FAIRE LES CONNEXIONS

Entrées et sorties

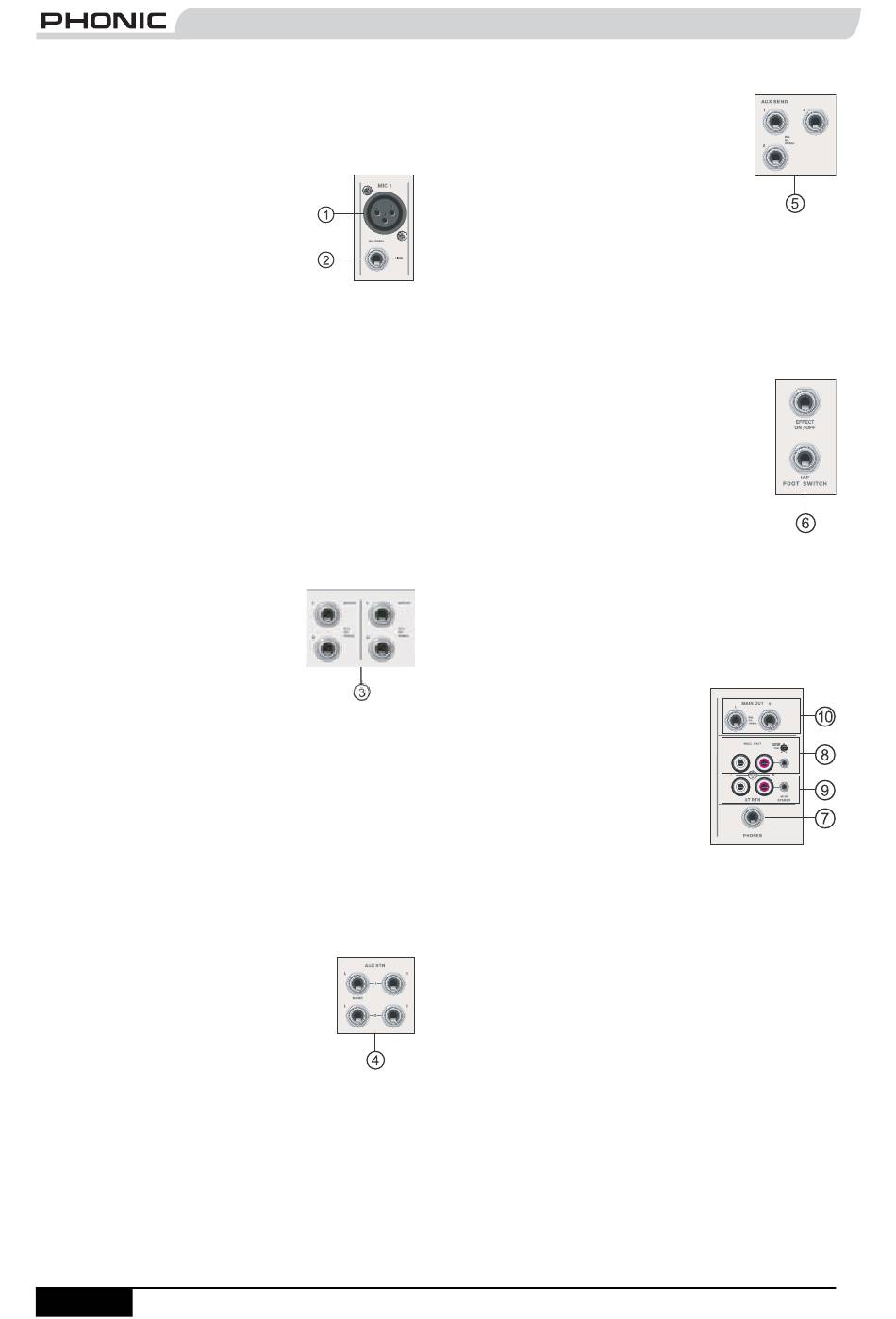

1. Entrées microphone XLR (MIC)
Ces prises reçoivent une fiche XLR 3
broches pour signaux symétriques ou
asymétriques. Elles peuvent servir à des
micros professionnels à condensateur,
dynamiques ou à ruban avec un
connecteur mâle XLR standard et elles
ont un préamplificateur à bas bruit pour un son clair
comme le cristal. L'Helix Board 18 FireWire a huit
entrées microphone XLR standards.
NB. Avec des microphones à condensateur, l'alimentation fantôme
doit être activée. Dans ce cas, les microphones et instruments
asymétriques ne doivent pas employer les entrées micro.
2. Entrées ligne (LINE)
Ces entrées acceptent des fiches jack 6,35 mm
ordinaires, à 3 ou 2 points pour signaux symétriques ou
asymétriques. Elle peuvent servir à une grande variété
d'appareils de niveau ligne, comme des claviers, boîtes
à rythmes, guitares électriques et autres instruments
électriques.
3. Voies stéréo
L'Helix Board 18 FireWire dispose de
quelques voies stéréo symétriques
pour une flexibilité
Chacune de ces voies stéréo a deux
prises jack 6,35 mm pour l'ajout de
diverses unités à sortie stéréo de
niveau ligne comme les claviers
électroniques, guitares et processeurs de signal ou
consoles de mixage, ainsi que des prises XLR
microphone sur les voies 7/8 et 9/10, offrant aux
utilisateurs le choix d'employer la voie comme voie
d'entrée de microphone. Si vous désirez utiliser un
appareil mono sur une entrée stéréo, branchez juste la
prise jack 6,35 mm de l'appareil dans l'entrée gauche
(mono) et laissez l'entrée droite libre. Le signal sera
dupliqué à droite par la connectique interne du jack
(jack normalisé).
4. Retours auxiliaires (AUX RTN)
Ces entrées jack 6,35 mm 2 points
servent au retour vers la console Helix
Board 18 FireWire de l'audio traité par un
processeur de signal externe. En cas de
besoin, elles peuvent
d'entrées supplémentaires. Le niveau de
ces entrées peut être réglé à l'aide des
commandes AUX Return de la façade. Quand vous
branchez un appareil mono aux entrées AUX Return 1
et 2, branchez un seul jack 6,35 mm dans l'entrée
gauche (mono), et le signal sera alors dupliqué sur
l'entrée droite.
NB. Si un appareil est branché aux retours correspondant à l'effet
interne (AUX Return 2), celui-ci est désactivé.
page 6 HELIX BOARD 18 FireWire Mode d'emploi
maximale.
aussi servir
5. Départs auxiliaires (AUX SEND)
Ces sorties jack 6,35 mm symétriques à 3
points peuvent servir à brancher un
processeur de signal externe ou même un
amplificateur et des enceintes (selon vos
besoins) à la console. Le signal produit est
contrôlé par les commandes AUX Master
(en façade de la console) qui tirent leur
signal des commandes de niveau AUX de chaque voie
d'entrée. L'Helix Board 18 FireWire dispose de trois
départs AUX. Quand vous employez l'interface
FireWire, le départ AUX Send 1 peut être choisi pour
recevoir le signal audio envoyé par l'ordinateur, pour
écoute de contrôle ou enregistrement.
6. Prises pour pédale (FOOT SW)
Ces prises servent au branchement d'une
pédale commutateur
verrouillage) servant à changer à distance les
propriétés du processeur d'effet numérique
interne. Celle du
activer/désactiver les effets numériques
tandis que celle du dessous permet de
déterminer au pied l'intervalle de retard.
7. Prise casque (PHONES)
Cette prise de sortie stéréo est destinée au
branchement d'un casque pour le contrôle du mixage.
Le niveau audio de cette sortie est géré par la
commande Control Room/Phones.
8. Sorties d'enregistrement (REC OUT)
Ces sorties acceptent les câbles
cinch (RCA) pouvant être reliés à
divers enregistreurs stéréo. Un mini
jack stéréo est prévu pour des
appareils tels des enregistreurs de
MD et des ordinateurs portables. La
commande TRIM permet d'ajuster
de –10 à +10 dB le niveau de sortie
et du mixage général gauche et droit
envoyé à l'interface
facilitant l'adaptation du niveau d'enregistrement.
9. Retour 2 pistes (2T Return)
Ces entrées cinch (RCA) servent à brancher la console
à des unités externes parallèles comme des pré-
mélangeurs ou des lecteurs de CD ou cassette. Des
prises mini-jack stéréo sont aussi présentes pour
recevoir le signal d'appareils audio comme des lecteurs
portables de MiniDisc (MD), CD et MP3.
10. Sortie générale (Main Out)
Ces deux prises jack 6,35 mm symétriques produisent
le signal stéréo final de niveau ligne envoyé par le bus
de mixage général. Leur emploi essentiel consiste à
fournir la sortie générale à des appareils externes, qui
peuvent être des amplificateurs de puissance (auxquels
sont reliées des enceintes), d'autres consoles de
mixage et une grande variété de processeurs de signal
(égaliseurs, filtres séparateurs ou "crossovers" etc.).
