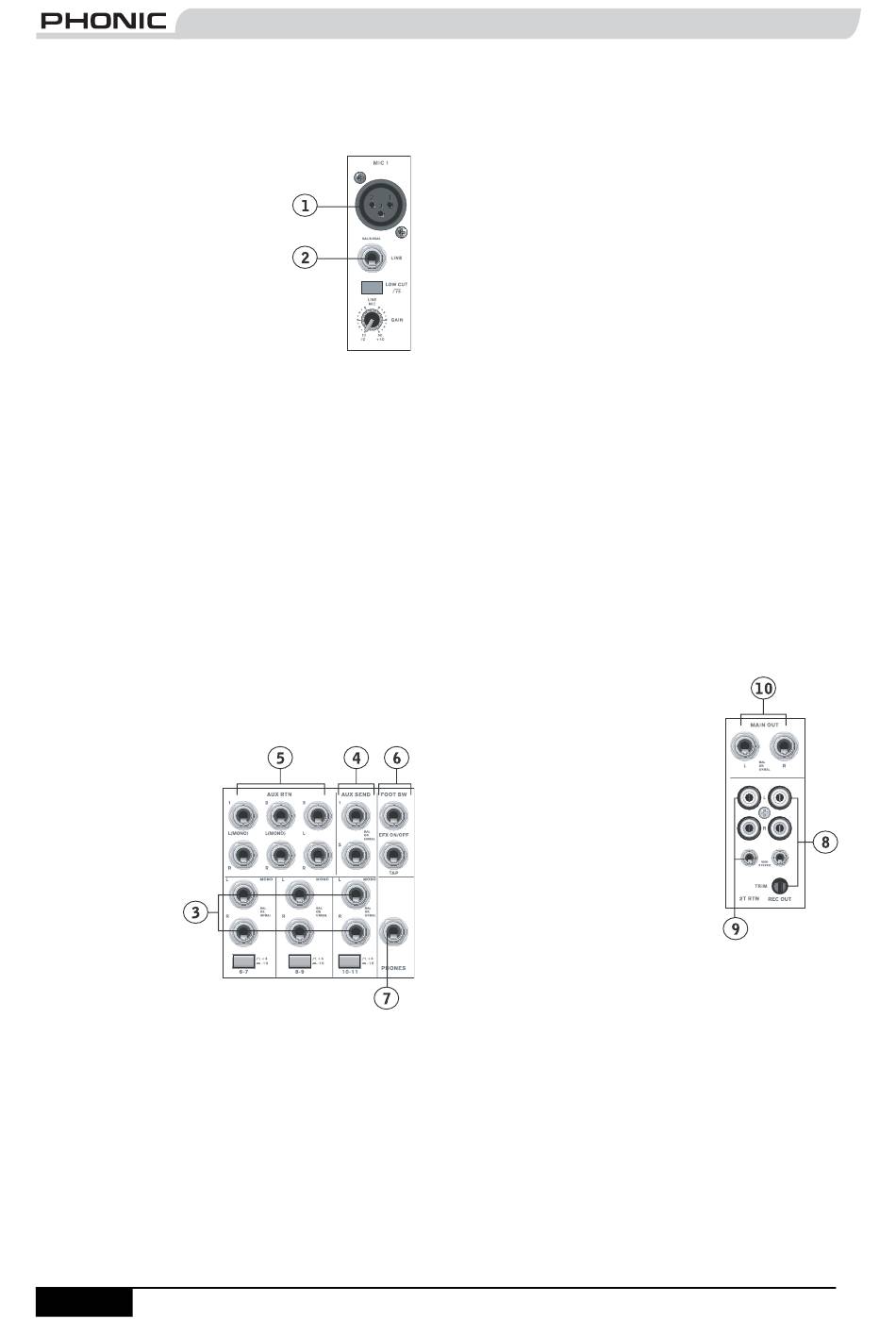

FAIRE LES CONNEXIONS
Entrées et sorties
1. Entrées microphone XLR (MIC)
Ces prises reçoivent une fiche XLR
3 broches pour signaux symétriques
ou asymétriques. Elles peuvent être
utilisées avec des microphones
professionnels
à
condensateur,
dynamiques ou à ruban ayant un
connecteur mâle XLR standard et
ont un préamplificateur à bas bruit
pour un son clair comme le cristal.
L'Helix Board 17 a cinq entrées
microphone XLR standards.
NB.
Avec des microphones à condensateur, l'alimentation fantôme
doit être activée. Dans ce cas, les microphones et instruments
asymétriques ne doivent pas employer les entrées micro.
2.
Entrées ligne (LINE)
Ces entrées acceptent des fiches jack 6,35 mm
ordinaires, à 3 ou 2 points pour des signaux
symétriques ou asymétriques. Elle peuvent servir à une
grande variété d'appareils de niveau ligne, comme des
claviers, boîtes à rythmes, guitares électriques et autres
instruments électriques.
3.
Voies stéréo
L'Helix Board 17 dispose de quelques voies stéréo
symétriques pour une flexibilité maximale. Chacune de
ces voies stéréo a deux prises jack 6,35 mm pour
l'ajout de diverses unités à sorties stéréo de niveau
ligne comme les claviers électroniques, guitares et
processeurs de signal ou consoles de mixage. Si vous
désirez utiliser un
appareil mono sur
une entrée stéréo,
branchez juste la
prise jack 6,35 mm
de l'appareil dans
l'entrée
gauche
(mono) et laissez
l'entrée droite libre.
Le
signal
sera
dupliqué à droite
par la connectique
interne du jack (jack
normalisé).
4. Départs auxiliaires (AUX SEND)
Ces sorties jack 6,35 mm 3 points symétriques peuvent
servir à brancher un processeur de signal externe ou
même un amplificateur et des enceintes (selon vos
besoins) à la console. Le signal produit est contrôlé par
les commandes AUX Master (en façade de la console)
qui obtiennent leur signal des commandes de niveau
AUX de chaque voie d'entrée. L'Helix Board 17 dispose
de deux départs AUX.
NB.
Pour produire des signaux asymétriques par ces sorties, il faut
des fiches jack 6,35 mm stéréo 3 points dont la bague est
déconnectée afin de ne pas endommager la console.
page 6
HELIX BOARD 17 Mode d'emploi
5. Retours auxiliaires (AUX RTN)
Ces entrées jack 6,35 mm 2 points servent au retour
vers la console Helix Board 17 de l'audio traité par un
processeur de signal externe. En cas de besoin, elles
peuvent également servir d'entrées supplémentaires,
avec une commande de niveau située en façade de la
console. Le niveau de ces entrées peut être réglé à
l'aide des commandes AUX Return de la façade.
Quand vous branchez un appareil mono aux entrées
AUX Return 1 et 2, branchez un seul jack 6,35 mm dans
l'entrée gauche (mono), et le signal sera alors dupliqué
sur l'entrée droite. Cela ne fonctionne pas pour l'entrée
AUX Return 3.
NB.
Si un appareil est branché aux retours correspondant à l'effet
interne (AUX Return 3), le processeur d'effet interne est
désactivé.
6.
Prises pour pédale (FOOT SW)
Ces prises servent au branchement d'une pédale
commutateur servant à changer à distance les
propriétés du processeur d'effet numérique interne.
Celle du dessus sert à activer/désactiver les effets
numériques tandis que celle du dessous permet de
déterminer au pied l'intervalle de retard.
7.
Prise casque (PHONES)
Cette prise de sortie stéréo est destinée au
branchement d'un casque pour le contrôle du mixage.
Le niveau audio de cette sortie est géré par la
commande Control Room/Phones.
8. Sorties d'enregistrement (REC OUT)
Ces sorties acceptent les câbles
cinch (RCA) pouvant être reliés à
divers équipements d'enregistrement
stéréo. Un mini jack stéréo est prévu
pour des appareils comme des
enregistreurs
de
MD
ordinateurs portables. La commande
TRIM permet d'ajuster le niveau de
sortie pour mieux l'adapter au niveau
d'enregistrement.
9. Retour 2 pistes (2T Return)
Ces entrées cinch (RCA) servent à
brancher la console à des unités
externes parallèles comme des pré-mélangeurs ou des
lecteurs de CD ou cassette. Des prises mini-jack stéréo
sont aussi présentes pour recevoir le signal d'appareils
audio comme des lecteurs portables de MiniDisc (MD),
CD et MP3.
10. Sortie générale (Main Out)
Ces deux prises jack 6,35 mm produisent le signal
stéréo final de niveau ligne envoyé par le bus de mixage
général. Son emploi essentiel consiste à fournir la sortie
générale à des appareils externes, qui peuvent être des
amplificateurs de puissance (auxquels sont reliées des
enceintes), d'autres consoles de mixage ainsi qu'une
grande variété de processeurs de signal (égaliseurs,
filtres séparateurs ou "crossovers" etc.).
