FAIRE LES CONNEXIONS

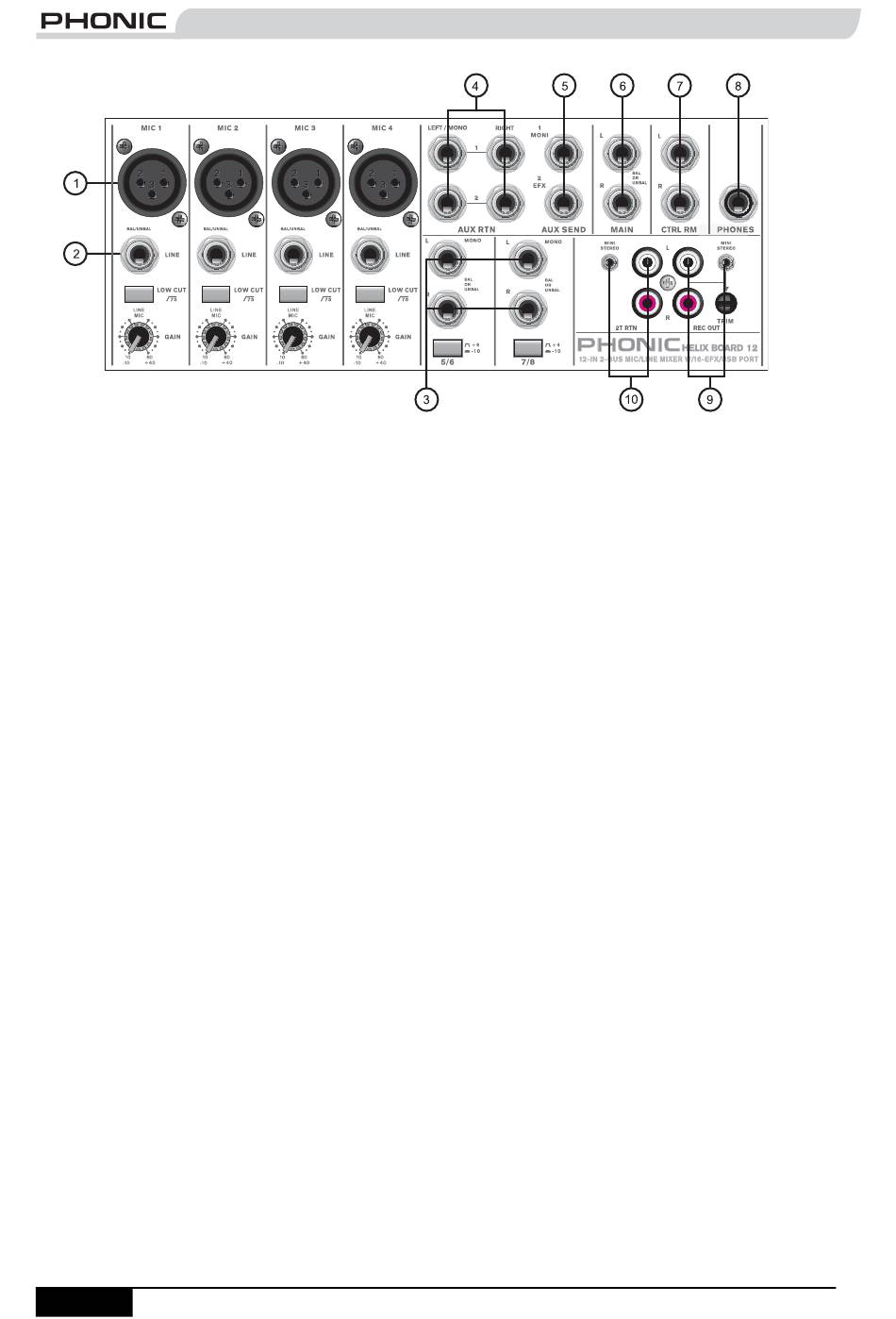

Entrées et sorties
1. Entrées microphone XLR (MIC)
Ces prises reçoivent une fiche XLR 3 broches pour
signaux symétriques ou asymétriques. Elles peuvent
être utilisées avec des microphones professionnels à
condensateur, dynamiques ou à ruban ayant un
connecteur mâle XLR
préamplificateur à bas bruit pour un son clair comme le
cristal. L'Helix Board 12 a quatre entrées microphone
XLR standards.
NB. Avec des microphones à condensateur, l'alimentation fantôme
doit être activée. Dans ce cas, les microphones et instruments
asymétriques ne doivent pas employer les entrées micro.
2. Entrées ligne (LINE)
Ces entrées acceptent des fiches jack 6,35 mm
ordinaires, à 3 ou 2 contacts pour des signaux
symétriques ou asymétriques. Elle peuvent servir à une
grande variété d'appareils de niveau ligne, comme des
claviers, boîtes à rythmes, guitares électriques et autres
instruments électriques.
3. Voies stéréo
L'Helix Board 12 dispose de deux voies stéréo pour une
flexibilité maximale. Chacune de ces voies stéréo a
deux prises jack 6,35 mm à 3 contacts pour l'ajout de
diverses unités à sorties stéréo de niveau ligne comme
des claviers électroniques, guitares et processeurs de
signal ou consoles de mixage. Si vous désirez utiliser
un appareil mono sur une entrée stéréo, branchez juste
la prise jack 6,35 mm de l'appareil dans l'entrée gauche
(mono) et laissez l'entrée droite libre. Le signal sera
dupliqué à droite par la connectique interne du jack
(jack normalisé). Cela ne fonctionne par contre pas en
sens inverse.
4. Retour auxiliaire (AUX RTN)
Ces entrées jack 6,35 mm à 2 contacts servent au
retour vers la console Helix Board 12 de l'audio traité
page 6 HELIX BOARD 12 Mode d'emploi
standard et ont un
par un processeur de signal externe. En cas de besoin,
elles peuvent également servir d'entrées stéréo
supplémentaires, avec une commande de niveau située
en façade de la console. Elles peuvent aussi accepter
des signaux mono, en branchant un seul jack 6,35 mm
dans l'entrée gauche (mono), et le signal sera alors
dupliqué sur l'entrée droite. Cela ne fonctionne pas en
sens inverse.
5. Départ d'effet/auxiliaire (AUX SEND)
Ces sorties jack 6,35 mm à 2 contacts peuvent servir à
brancher un processeur de signal externe ou même un
amplificateur et des enceintes (selon vos besoins) à la
console.
6. Sorties générales (MAIN L et R)
Ces deux prises jack 6,35 mm produisent le signal
stéréo final symétrique de niveau ligne envoyé par le
bus de mixage général. Son emploi essentiel consiste à
fournir la sortie générale à des appareils externes, qui
peuvent être des amplificateurs de puissance (auxquels
sont reliées des enceintes), d'autres consoles de
mixage ainsi qu'une grande variété de processeurs de
signal (égaliseurs, filtres séparateurs ou "crossovers"
etc.).
NB. Pour produire des signaux asymétriques par ces sorties, il faut
des fiches jack 6,35 mm stéréo à 3 contacts dont la bague est
déconnectée afin de ne pas endommager la console.
7. Sorties de cabine d'écoute (CTRL RM)
Ces deux sorties sur jack 6,35 mm fournissent le signal
géré par la commande de niveau CTRL RM/SUBMIX en
façade de la console. Ces sorties ont de nombreux
usages puisqu'elles peuvent entre autres fournir le signal
de la console à un moniteur actif pour l'écoute de
contrôle du signal audio dans une cabine.
8. Prise casque (PHONES)
Cette prise de sortie stéréo est destinée au
branchement d'un casque pour le contrôle du mixage.
Le niveau audio de cette sortie est géré par la
commande CTRL RM/SUBMIX.
