2.11
Vérification des fonctions du panneau
de commande
Cette section décrit les fonctions du panneau de commande montées sur le SPARC
M12-2.
Vous pouvez vérifier le fonctionnement du système à l'aide de l'affichage du système
(DEL) et les fonctions de fonctionnement sur le panneau de commande.
Figure 2-14
montre les DEL et les commutateurs sur le panneau de commande.
Pour plus de détails sur les fonctionnements du système non couverts dans la
fonctionnalité
OPNL » dans le Fujitsu SPARC M12-2/M12-2S Service Manual.

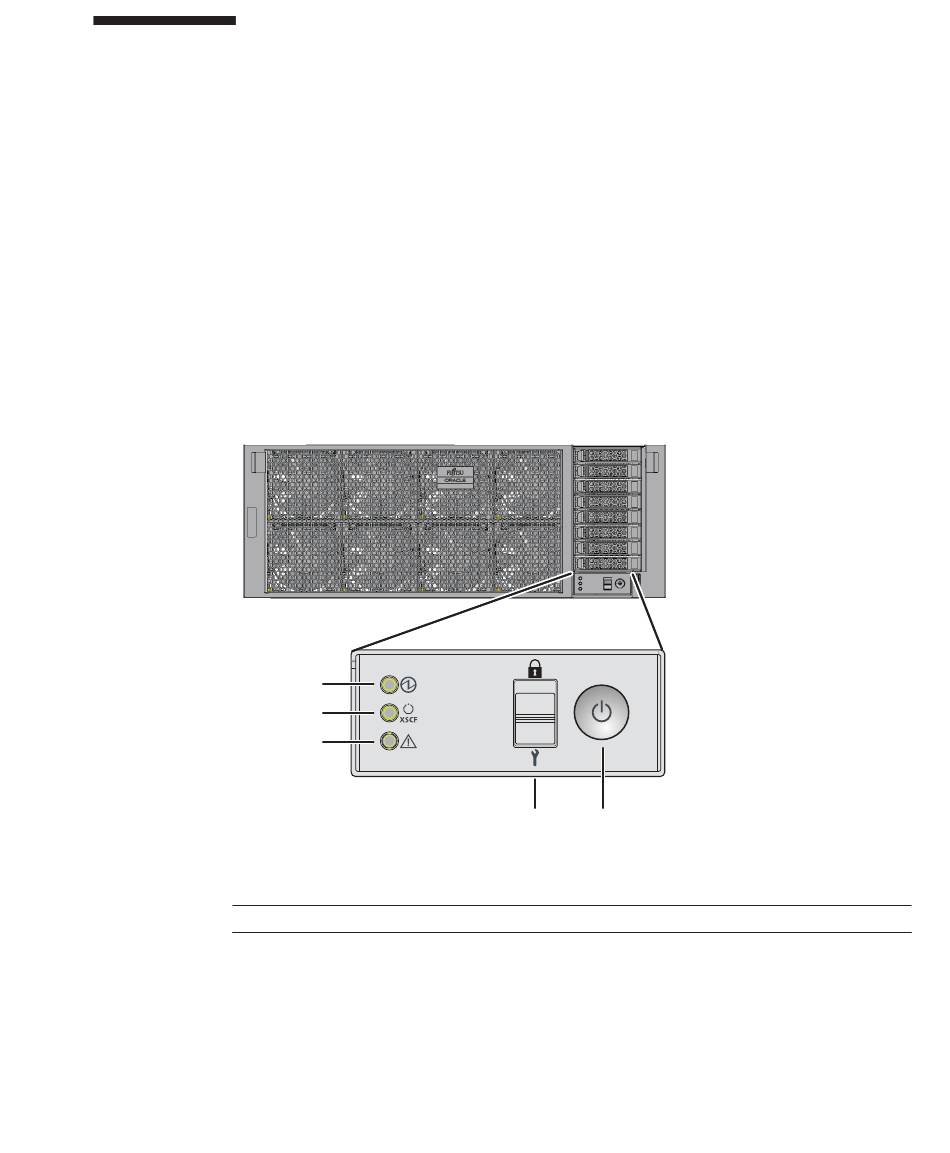

Figure 2-14 Panneau de commande du SPARC M12-2
Tableau 2-13 DEL et commutateurs du panneau de commande
N°
1
2
montre le panneau de commande du SPARC M12-2, et
Tableau
2-13, consultez « 2.3 Understanding the Functions of the
(1)
(2)
(3)
DEL/Commutateur
DEL d'alimentation
DEL DE VEILLE DU
XSCF
Chapitre 2 Planification et préparation de l'installation du système
(4)
(5)
Fonctionnalité
Indique l'état de fonctionnement du système.
Allumée : le système est en cours d'exécution.
Éteinte : le système est arrêté.
Clignotante : le système est en cours d'arrêt.
Indique l'état du XSCF du système.
Allumée : le XSCF est en cours d'exécution.
Éteinte : le XSCF est arrêté.
Clignotante : le XSCF est en train de démarrer.
Tableau 2-13
37
