8. Installation de l´appareil
Lors du montage de la table avec d'autres équipements, veillez à ce qu'il y ait une ventilation suf sante. Ne placez pas
l'appareil sur un support souple, comme par exemple un tapis ou un lit, etc.
En outre, la circulation d'air ne doit pas être gênée par des objets comme des journaux, des nappes ou des rideaux car
ils empêchent l'évacuation de la chaleur de l'appareil entraînant ainsi une surchauffe (risque de feu). Pour assurer une
ventilation suf sante, le composant réseau à che doit comporter une zone libre de 5 cm.
Ne faites pas de trous et n'utilisez pas des vis pour xer l'appareil dans le produit car cela pourrait l'endommager et
affecter sa sécurité.
Pour installer l'appareil, veillez à ce qu'il repose de façon sûre sur un support stable car la chute de la table de mixage
pourrait blesser des personnes.
Faites attention lors de l'installation de l'appareil que le câble réseau ne soit pas écrasé ou endommagé par des arêtes
aigues.
Placez toujours le câble de façon à ce que personne ne trébuche ou ne s'y accroche sinon il y a risque de blessure !
Veillez à bien choisir l'endroit d'installation pour éviter les rayonnements directs et intenses du soleil, les vibrations,
la poussière, la chaleur, le froid ou l'humidité. Ne placez aucun appareil avec des champs électriques ou magnétiques
puissants (comme par exemple des transformateurs, des moteurs, des téléphones sans l, des appareils radio, des PC,
etc.) à proximité immédiate de la table de mixage, car ils pourraient l'endommager.
La table de mixage est adaptée pour être montée sur un pupitre et en tant que table. Pour la xer sur un pupitre, utilisez les 4 trous de xation
situés dans le couvercle supérieur.
Lors du montage sur le pupitre d'autres équipements, veillez à ce qu'il y ait une ventilation suf sante. Ne faites pas de
trou ou ne vissez pas de vis supplémentaire dans le boîtier pour installer l'appareil car cela l'endommagerait. Lors de son
installation, utilisez un support stable. A cause de la multiplicité des laques et polissages utilisés sur certains meubles,
les pieds de l'appareil peuvent, suite à une réaction chimique, laisser des traces visibles sur ces meubles. C'est pourquoi
l'appareil ne doit pas être placé sans protection adaptée sur des surfaces de meuble de qualité.
9. Raccordement
Avant son raccordement, séparez (tirez la prise réseau) la table de mixage du réseau, ainsi que tous les autres appareils qui doivent être
raccordés à la table de mixage.
Pour raccorder l'entrée et la sortie Cinch, utilisez uniquement des conducteurs blindés adaptés. Pour raccorder l'entrée
microphone, utilisez uniquement un câble microphone adapté. Des bruits et dérangements peuvent survenir si vous utilisez
d'autres câbles. Pour éviter les déformations sonores ou de mauvais réglages qui pourraient endommager l'appareil, évitez de
raccorder, aux entrées Cinch, des sorties audio d'appareils de reproduction avec un niveau Cinch, ou aux sorties Cinch de la table
de mixage, les entrées Cinch d'un appareil audio. Respectez bien les valeurs de raccordement correspondant aux informations
techniques.
9.1. Raccordement des entrées
Pour toutes les entrées Cinch, assurez-vous que :
La douille Cinch blanche de la table de mixage est l'entrée pour le canal gauche.
La douille Cinch rouge de la table de mixage est l'entrée pour le canal droit.
Entrées LINE1 (20) et LINE2 (17)
Vous disposez de deux entrées LINE. Sur ces entrées Stéréo-Cinch, vous pouvez raccorder votre tuner, votre lecteur de CD, votre lecteur
MP3, etc.
Sur les entrées PHONO, ne raccordez pas de sources de niveau sonore élevé, telles qu'un tuner ou un lecteur CD. Sinon
une surcharge de l'entrée est possible. Dans les douilles d'entrée PHONO, insérez des ches de court circuit. Laissez la che
insérée si vous n'utilisez pas une entrée PHONO. La che de court-circuit empêche l'introduction de bruits parasites par l'entrée
PHONO.
Entrées PHONO1 (21) et PHONO2 (18)
Vous disposez de deux entrées PHONO. Sur ces entrées Stéréo-Cinch, vous pouvez raccorder votre lecteur de disques. Les entrées PHONO
sont conçues pour des lecteurs de disques avec système magnétique.
36
9. Connection

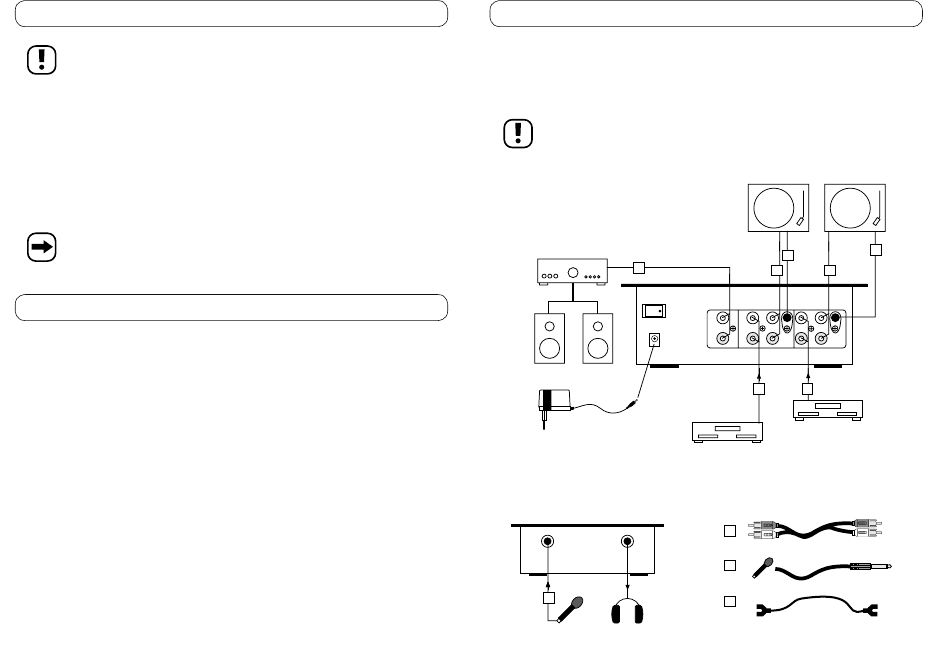

Example for connection:
Connection example:
1 Ampli er
3 CD player
5 Loudspeakers
Do not operate the device until you have familiarized yourself with the functions and this operating manual. Check again
that all connections are correct. You should not listen to music at an excessive volume over a longer period of time. This
applies especially when listening to music with headphones. Excessive volume can cause hearing loss.
1
A
POWER
OFF
ON
5
AC 9V
1000mA
4
M
C I
H
E
A
D
P
H
O
N
E
S
B
2 Turntable
4 Plug-in power unit
2
2
C
C
A
A
OUTPUT
LINE2
PHONO2
GND
LINE1
PHONO1
GND
L
L
R
R
CH2
INPUT
CH1
A
A
3
3
A A
A B
A C
25
