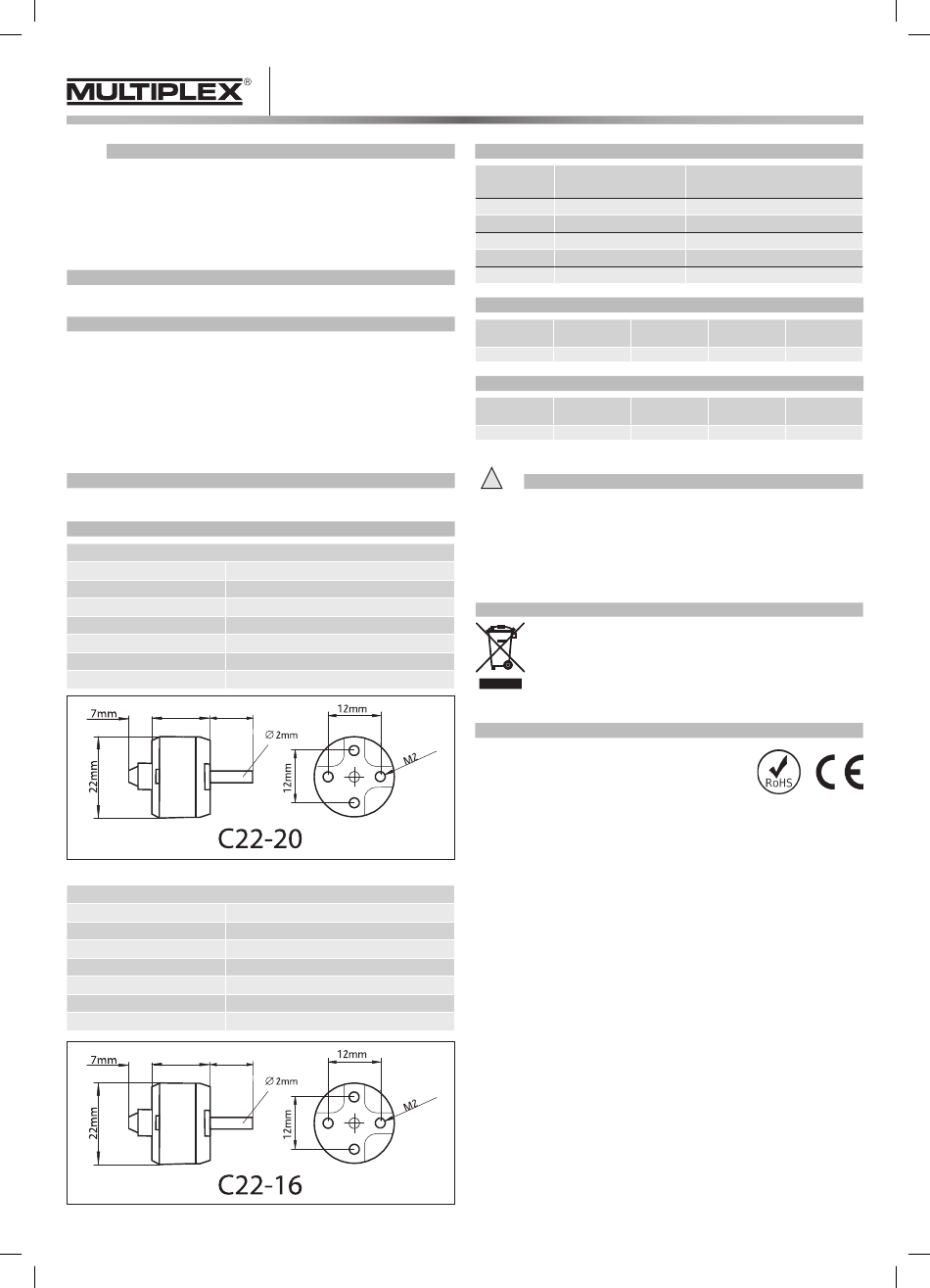

ROXXY
sans balais à induit externe
®
Moteurs modernes 14 pôles, ROXXY® sans balais à induit externe,
pour modèles de bateaux. Ces moteurs, du fait de leur conception,
ne necessitent pas de mécanisme. Il s'agit de moteurs possédant un
couple impressionnant avec un énorme rendement et un spectre de
performances très vaste, susceptible d'entraîner de grandes hélices
de bateaux.
Exemple d'application
Modèles de bateaux de à 600 g
Consignes de mise en place
- Sélectionner les vis de fixation de manière à ne pas endommager
le moteur à l'intérieur.
- Veiller à ce que l'induit externe en cloche puisse tourner librement.
- Ne pas utiliser d'hélice endommagée toriques défectueux.
- Veiller à ce qu'aucune impureté ou particule métallique ne puisse
s'introduire dans l'intérieur du moteur.
- Si le moteur ne tourne pas dans le bon sens, intervertir deux des
trois connexions du variateur.
Accus LiPo recommandés
Accus ROXXY
Power LiPo
®
Caractéristiques techniques
C22-20-1330kV réf. 31 4949
Tension
7-12 volts / 2-3 éléments LiPo
Régime
1330 tr/min / V
8 A (5 min.)
Courant de charge
Courant de charge max.
10 A (60 s)
Encombrement
Ø 22 x 19,5 mm
Poids approx.
28 g
Diamètre de l'arbre
2 mm
19,5mm
10mm
Arbre de rechange #31 2220
C22-16-800kV réf. 31 4986
Tension
10-25 volts / 3-6 éléments LiPo
Régime
800 tr/min / V
Courant de charge
3 A (5 min.)
Courant de charge max.
5,3 A (60 s)
Encombrement
Ø 22 x 15,5 mm
Poids approx.
19 g
Diamètre de l'arbre
2 mm
15,5mm
10mm
Arbres de rechange #31 2216
Roxxy® BL-Outrunner – Bedienungsanleitung,
Operating instructions, Notice d'utilisation –
Variateur Roxxy sans balais approprié
Vis de bateau Données réf. 31 4949
Gamme de tensi-
Vis de bateau Données réf. 31 4986
Gamme de tensi-
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
contrôleur.
- Lisez également les instructions relatives aux accus LiPo avant leur mise en
service
- Ne jamais engager la main dans le plan de rotation de l'hélice au cours des
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE AU REBUT
DÉCLARATION DE CONFORMITÉ CE
Le produit est conforme aux directives 2011/65/EU - RoHS.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
Réf.
Type de variateur
31 8645
810
31 8646
820
31 8627
908
31 8628
918
31 8630
930-6
Nombre
Vis de bateau
ons (V)
d'éléments
7,4
2S-LiPo
30 mm 3-Blatt
Nombre
Vis de bateau
ons (V)
d'éléments
11,1
3S-LiPo
30 mm 3-Blatt
!
Consignes de sécurité pour la mise en oeuvre du moteur
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
No. 31 4949, 31 4986
Nbre d'éléments LiPo /
Courant de charge (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Courant de charge
Poussée de place
(A)
(g)
2,3
230
Courant de charge
Poussée de place
(A)
(g)
1,3
190
