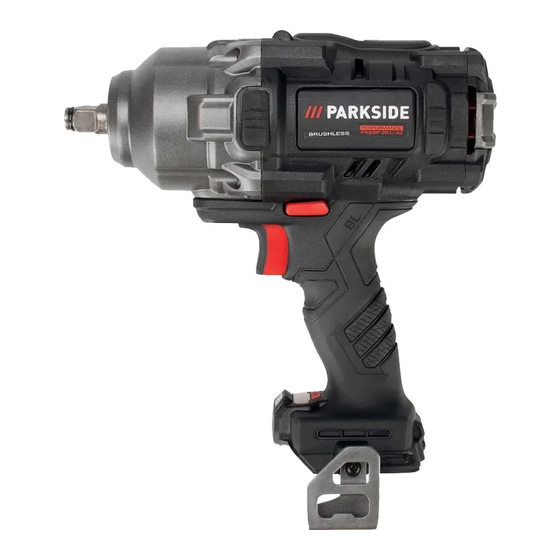

CORDLESS IMPACT WRENCH 20V / AKKU-DREH-
SCHLAGSCHRAUBER 20 V / VISSEUSE À CHOCS
SANS FIL 20 V PASSP 20-Li A2
CORDLESS IMPACT WRENCH 20V
Translation of the original instructions
VISSEUSE À CHOCS SANS FIL 20 V
Traduction des instructions d'origine
AKU RÁZOVÝ UTAHOVÁK 20 V
Překlad originálního provozního návodu
AKU RÁZOVÝ UŤAHOVÁK 20 V
Preklad originálneho návodu na obsluhu
BATTERIDREVEN SLAGNØGLE 20 V
Oversættelse af den originale driftsvejledning
IAN 364892_2101
AKKU-DREHSCHLAGSCHRAUBER
20 V
Originalbetriebsanleitung
ACCU-DRAAISLAGSCHROEF-
MACHINE 20 V
Vertaling van de originele gebruiksaanwijzing
AKUMULATOROWA
WIERTARKOWKRĘTARKA 20 V
Tłumaczenie oryginalnej instrukcji obsługi
ATORNILLADORA DE IMPACTO
RECARGABLE 20 V
Traducción del manual de instrucciones original

Publicité

Table des Matières
loading

Manuels Connexes pour Parkside Performance PASSP 20-Li A2

Sommaire des Matières pour Parkside Performance PASSP 20-Li A2

  • Page 1 CORDLESS IMPACT WRENCH 20V / AKKU-DREH- SCHLAGSCHRAUBER 20 V / VISSEUSE À CHOCS SANS FIL 20 V PASSP 20-Li A2 CORDLESS IMPACT WRENCH 20V AKKU-DREHSCHLAGSCHRAUBER Translation of the original instructions 20 V Originalbetriebsanleitung VISSEUSE À CHOCS SANS FIL 20 V ACCU-DRAAISLAGSCHROEF- Traduction des instructions d’origine...
  • Page 2 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
  • Page 4 20V max.
  • Page 5 All Parkside tools and the chargers PLG 20 A1/A4/C1/A2/C2/ A3/C3/PDSLG 20 A1 of the X20V Team series are compatible with the PAP 20 A1/A2/A3/B1/B3 battery pack. Alle Parkside Geräte und die Ladegeräte PLG 20 A1/A4/C1/A2/C2/ A3/C3/PDSLG 20 A1 der X20V Team Serie sind mit dem Akku-Pack PAP 20 A1/A2/A3/B1/B3 kompatibel.

  • Page 6: Table Des Matières

    Telephone ordering ..............13 PASSP 20-Li A2 GB │...

  • Page 7: Introduction

    CORDLESS IMPACT Features Tool holder WRENCH 20V PASSP 20-Li A2 Rotational direction switch/lock Introduction Belt clip Congratulations on the purchase of your new tool. Fixing screw You have chosen a high-quality product. The oper- LED work light ating instructions are part of this product. They...

  • Page 8: Technical Data

    OUTPUT Technical data Rated voltage 21.5 V (DC) Cordless impact wrench 20V PASSP 20-Li A2 Rated current 4.5 A Rated voltage 20 V (DC) Charging time approx. 60 min Rated idle speed 1st gear n 0–660 rpm Protection class II / (double insulation) 2nd gear n 0–1250 rpm...

  • Page 9: General Power Tool Safety Warnings

    Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. PASSP 20-Li A2 GB │ IE ■ │  ...

  • Page 10: Power Tool Use And Care

    Short-circuiting the contacts of a tools. Such preventive safety measures reduce rechargeable battery unit may result in heat the risk of starting the power tool accidentally. damage or fire. PASSP 20-Li A2 GB │ IE   │  5...

  • Page 11: Service

    There is a risk of burns. b) Never try to repair damaged batteries. Main- tenance of batteries should only be carried out by the manufacturer or an approved customer service centre. PASSP 20-Li A2 GB │ IE ■ │  ...

  • Page 12: Safety Guidelines For Battery Chargers

    Switch off the charger for at least 15 minutes ♦ A current list of battery compatibility can be between successive charging sessions. Also found at www.Lidl.de/Akku. disconnect the power plug from the mains power socket. PASSP 20-Li A2 GB │ IE   │  7 ■...

  • Page 13: Inserting/Removing The Battery Pack

    ► The integrated motor brake ensures that the tool stops quickly. ATTENTION! ♦ The tightening torque actually attained must always be checked with a torque wrench! PASSP 20-Li A2 GB │ IE ■ │  ...

  • Page 14: Changing The Direction Of Rotation

    The X 20 V Team Series battery pack comes with NOTE a 3-year warranty valid from the date of purchase. ► Unlisted replacement parts (such as switches) can be ordered via our service hotline. PASSP 20-Li A2 GB │ IE   │  9 ■...
  • Page 15 This will ensure that the ■ Non-compliance with safety and maintenance safety of the appliance is maintained. instructions, operating errors ■ Damage caused by natural hazards PASSP 20-Li A2 GB │ IE ■ │  ...

  • Page 16: Service

    Your local community or municipal authorities can provide information on how to dispose of the worn-out product. The product is recyclable, subject to extended producer responsibility and is collected separately. PASSP 20-Li A2 GB │ IE   │  11 ■...

  • Page 17: Translation Of The Original Conformity Declaration

    Applied harmonised standards EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017/A11:2020 EN 55014-2:2015 EN IEC 63000:2018 Type/appliance designation: Cordless impact wrench 20V PASSP 20-Li A2 Year of manufacture: 06–2021 Serial number: IAN 364892_2101 Bochum, 02.06.2021 Semi Uguzlu - Quality Manager - We reserve the right to make technical changes in the context of further product development.

  • Page 18: Ordering A Replacement Battery

    To ensure fast processing of your order, have the article number of your appliance to hand (e.g. IAN 364892_2101) in case of questions. The article number can be found on the type plate or the title page of these instructions. PASSP 20-Li A2 GB │ IE  ...
  • Page 19 PASSP 20-Li A2 GB │ IE ■ │  ...
  • Page 20 Telefonische Bestellung ............. . .28 PASSP 20-Li A2 DE │...

  • Page 21: Einleitung

    AKKU-DREH- Ausstattung Werkzeugaufnahme SCHLAGSCHRAUBER 20 V Drehrichtungsumschalter/Sperre PASSP 20-Li A2 Gürtelclip Einleitung Befestigungsschraube Wir beglückwünschen Sie zum Kauf Ihres neuen LED-Arbeitsleuchte Gerätes. Sie haben sich damit für ein hochwertiges Drehmomentanzeige Produkt entschieden. Die Bedienungsanleitung ist Teil Drehmomentvorwahl dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung.

  • Page 22: Technische Daten

    AUSGANG/Output Technische Daten Bemessungsspannung 21,5 V (Gleichstrom) Akku-Drehschlagschrauber PASSP 20-Li A2 Bemessungsstrom 4,5 A Bemessungsspannung 20 V (Gleichstrom) Ladedauer ca. 60 min Bemessungs- Schutzklasse II / (Doppelisolierung) Leerlaufdrehzahl 1. Stufe: n 0–660 min 2. Stufe: n 0–1250 min * AKKU UND LADEGERÄT SIND NICHT IM 3.

  • Page 23: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge

    „Elektrowerkzeug“ bezieht sich auf netzbetriebene oder sich bewegenden Teilen. Beschädigte Elektrowerkzeuge (mit Netzleitung) und auf akku- oder verwickelte Anschlussleitungen erhöhen betriebene Elektrowerkzeuge (ohne Netzleitung). das Risiko eines elektrischen Schlages. PASSP 20-Li A2 DE │ AT │ CH ■ │  ...

  • Page 24: Sicherheit Von Personen

    Schlüssel, der sich in einem drehenden Teil das Elektrowerkzeug weglegen. Diese Vor- des Elektrowerkzeugs befindet, kann zu Ver- sichtsmaßnahme verhindert den unbeabsichtig- letzungen führen. ten Start des Elektrowerkzeugs. PASSP 20-Li A2 DE │ AT │ CH   │  19 ■...

  • Page 25: Verwendung Und Behandlung Des Akkuwerkzeugs

    Sie den Akku oder das Akkuwerk- zeug niemals außerhalb des in der Betriebs- anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. PASSP 20-Li A2 DE │ AT │ CH ■ │  ...

  • Page 26: Service

    Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es able- gen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektro- werkzeug führen. PASSP 20-Li A2 DE │ AT │ CH   │  21...

  • Page 27: Sicherheitshinweise Für Ladegeräte

    ♦ Dieses Ladegerät kann nur die folgenden Batterien laden: PAP 20 A1/PAP 20 A2/ stecker. PAP 20 A3/PAP 20 B1/PAP 20 B3. ♦ Eine aktuelle Liste der Akkukompatibilität finden Sie unter www.Lidl.de/Akku. PASSP 20-Li A2 DE │ AT │ CH ■ │  ...

  • Page 28: Akku-Pack Ins Gerät Einsetzen/Entnehmen

    Adapter auf die Sie ermöglicht so das Ausleuchten des Arbeits- Werkzeugaufnahme bereiches bei ungünstigen Lichtverhältnissen. Ausschalten ♦ Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter los. PASSP 20-Li A2 DE │ AT │ CH   │  23 ■...

  • Page 29: Wartung Und Reinigung

    Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor- handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kos- tenpflichtig. PASSP 20-Li A2 DE │ AT │ CH ■ │  ...

  • Page 30: Abwicklung Im Garantiefall

    Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. PASSP 20-Li A2 DE │ AT │ CH   │  25 ■...

  • Page 31: Service

    20–22: Papier und Pappe, 80–98: Verbundstoffe. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwor- tung und wird getrennt gesammelt. PASSP 20-Li A2 DE │ AT │ CH ■ │  ...

  • Page 32: Original-Konformitätserklärung

    Angewandte harmonisierte Normen EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017/A11:2020 EN 55014-2:2015 EN IEC 63000:2018 Typ/Gerätebezeichnung: Akku-Drehschlagschrauber 20 V PASSP 20-Li A2 Herstellungsjahr: 06–2021 Seriennummer: IAN 364892_2101 Bochum, 02.06.2021 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

  • Page 33: Ersatz-Akku Bestellung

    Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z.B. IAN 364892_2101) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung. PASSP 20-Li A2 DE │ AT │ CH ■...
  • Page 34 Commande téléphonique .............43 PASSP 20-Li A2 FR │...

  • Page 35: Visseuse À Chocs Sans Fil 20 V Passp 20-Li A2

    VISSEUSE À CHOCS SANS Équipement Porte-outil FIL 20 V PASSP 20-Li A2 Inverseur de sens de rotation/verrouillage Introduction Clip de ceinture Nous vous félicitons pour l'achat de votre nouvel Vis de fixation appareil. Vous venez ainsi d'opter pour un produit Lampe de travail LED de grande qualité.

  • Page 36: Caractéristiques Techniques

    SORTIE/Output Caractéristiques techniques Tension nominale 21,5 V (courant continu) Visseuse à chocs sans fil 20 V PASSP 20-Li A2 Courant nominal 4,5 A Tension nominale 20 V (courant continu) Durée de charge env. 60 min Régime à vide nominal 1er niveau n 0–660 min...

  • Page 37: Avertissements De Sécurité Généraux Pour L'outil Électrique

    électrique. e) Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. PASSP 20-Li A2 FR │ BE ■ │  ...

  • Page 38: Sécurité Des Personnes

    à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouve- ment. PASSP 20-Li A2 FR │ BE   │  33 ■...

  • Page 39: Utilisation Et Manipulation D'un Outil À Accu

    Un court-circuit entre les contacts des batteries peut provoquer des brûlures ou un incendie. PASSP 20-Li A2 FR │ BE ■ │  ...

  • Page 40: Consignes De Sécurité Spécifiques Aux Visseuses À Chocs

    Ce chargeur peut recharger uniquement les batteries suivantes : PAP 20 A1/PAP 20 A2/ PAP 20 A3/PAP 20 B1/PAP 20 B3. ♦ Une liste à jour de la compatibilité des batte- ries est disponible sur www.Lidl.de/Akku. PASSP 20-Li A2 FR │ BE   │  35 ■...

  • Page 41: Avant La Mise En Service

    être rechargé. ♦ Resserrez bien la vis de fixation ♦ Si les LED de contrôle de charge rouge et verte clignotent ensemble, cela signifie que le bloc de batteries est défectueux. PASSP 20-Li A2 FR │ BE ■ │  ...

  • Page 42: Allumer/Éteindre

    ► Le frein moteur intégré veille à une immobili- sation rapide. ATTENTION ! ♦ Le couple de serrage réellement atteint doit toujours être contrôlé à l'aide d'une clé dynamométrique ! PASSP 20-Li A2 FR │ BE   │  37 ■...

  • Page 43: Garantie Pour Kompernass Handels Gmbh Pour La Belgique

    ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. PASSP 20-Li A2 FR │ BE ■ │  ...

  • Page 44: Garantie Pour Kompernass Handels Gmbh Pour La France

    à disposition est posté- rieure à la demande d‘intervention. Les blocs-batteries de la série X 20 V Team sont garantis 3 ans à compter de la date d’achat. PASSP 20-Li A2 FR │ BE   │...
  • Page 45 à l‘usage auquel on la destine, ou qui muniquée. diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus. PASSP 20-Li A2 FR │ BE ■ │  ...

  • Page 46: Service Après-Vente

    Veuillez d’abord contacter le service mentionné. Le produit récyclable doit être trié ou KOMPERNASS HANDELS GMBH rapporté dans un point de collecte BURGSTRASSE 21 pour être recycle. 44867 BOCHUM ALLEMAGNE www.kompernass.com PASSP 20-Li A2 FR │ BE   │  41 ■...

  • Page 47: Traduction De La Déclaration De Conformité Originale

    EN 62841-1:2015 EN 62841-2-2:2014 EN 55014-1:2017/A11:2020 EN 55014-2:2015 EN IEC 63000:2018 Type/désignation de l'appareil : Visseuse à chocs sans fil 20 V PASSP 20-Li A2 Année de fabrication : 06–2021 Numéro de série : IAN 364892_2101 Bochum, le 02/06/2021 Semi Uguzlu - Responsable qualité - Sous réserve de modifications techniques à...

  • Page 48: Commande De Batteries De Rechange

    (par ex. IAN 364892_2101) pour répondre à toute demande de renseignements. Vous trouverez le numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d’emploi. PASSP 20-Li A2 FR │ BE  ...
