• Теперь немного приподнимите устройство за рычаг управления, так
чтобы его задняя панель находилась прим. на 150 мм выше уровня
пола.Теперь второй рабочий может привинтить большие задние колеса
на предварительно установленных осях со стороны, в которой находятся
резьбовые втулки.
• На последнем этапе вставьте оба защитных колпака на предварительно
установленные задние колеса.
• Осторожно поднимите установку SmartMaster к задней части поддона.
• Ослабьте зажимы на верхней части устройства, откройте сервисную
дверцу, проверьте фильтрующие элементы на их сохранность и
соответствующую компоновку. Соблюдайте инструкции в пункте 7.3
«Замена фильтра».

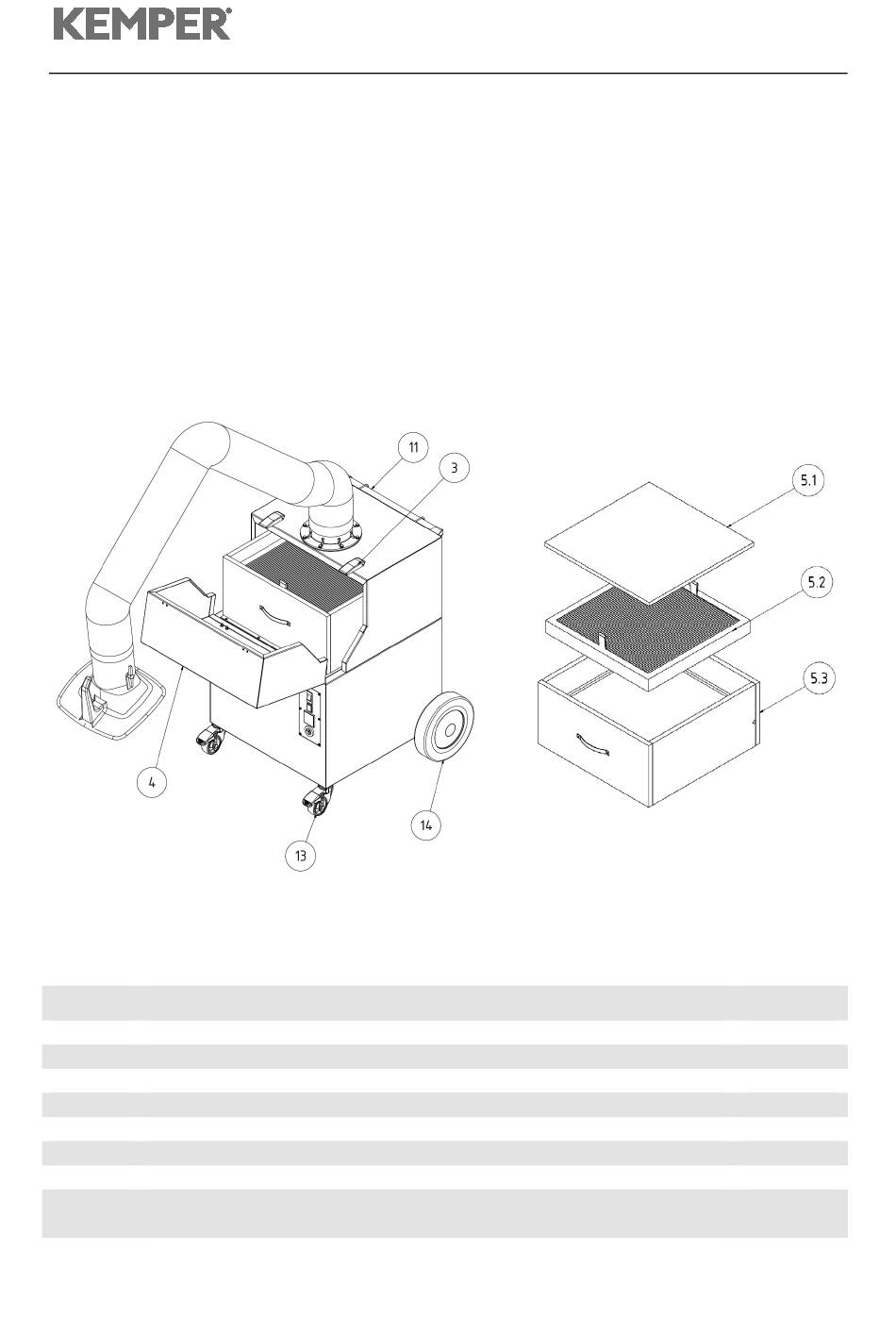

Поз. Обозначение
3 Защелка
4 Сервисная дверца
5 Набор фильтров
5.1 Матрица предварительного фильтра
5.2 Кассета предварительного фильтра
5.3 Основной фильтр
11 Рычаг управления
13 Направляющий ролик с тормозной системой
(переднее колесо)
14 Заднее колесо
Арт. номер: 150 2220
Оговорка о технических изменениях и ошибках.
Руководство по эксплуатации установки SmartMaster
Рис. 3. Распаковка и монтаж
- 285 -
от KEMPER – РУС.
Ред.: 7
Состоянием на: 02/2015
К-во
2
1
1
1
1
1
1
2
2
