Porte-Rouleau - Trumpf TruTool TKF 1500 Manuel Opérateur

Porte-rouleau sans base de
poignée
Porte-rouleau avec base de
poignée
20
Accessoires compris dans la livraison

Porte-rouleau

1 Vis
Porte-rouleau droit
Le porte-rouleau droit fait partie, en série, du contenu de la
livraison. Il est également possible de commander en option le
porte-rouleau gauche.
1. Lorsque le porte-rouleau doit être monté sans base de poi-
gnée, il faut utiliser les vis, les rondelles et les écrous four-
nis.
Remarque
N'insérez pas de rondelle.
2. Si le porte-rouleau doit être également monté, il est néces-
saire de bloquer ce dernier entre la base de poignée et l'ou-
til.

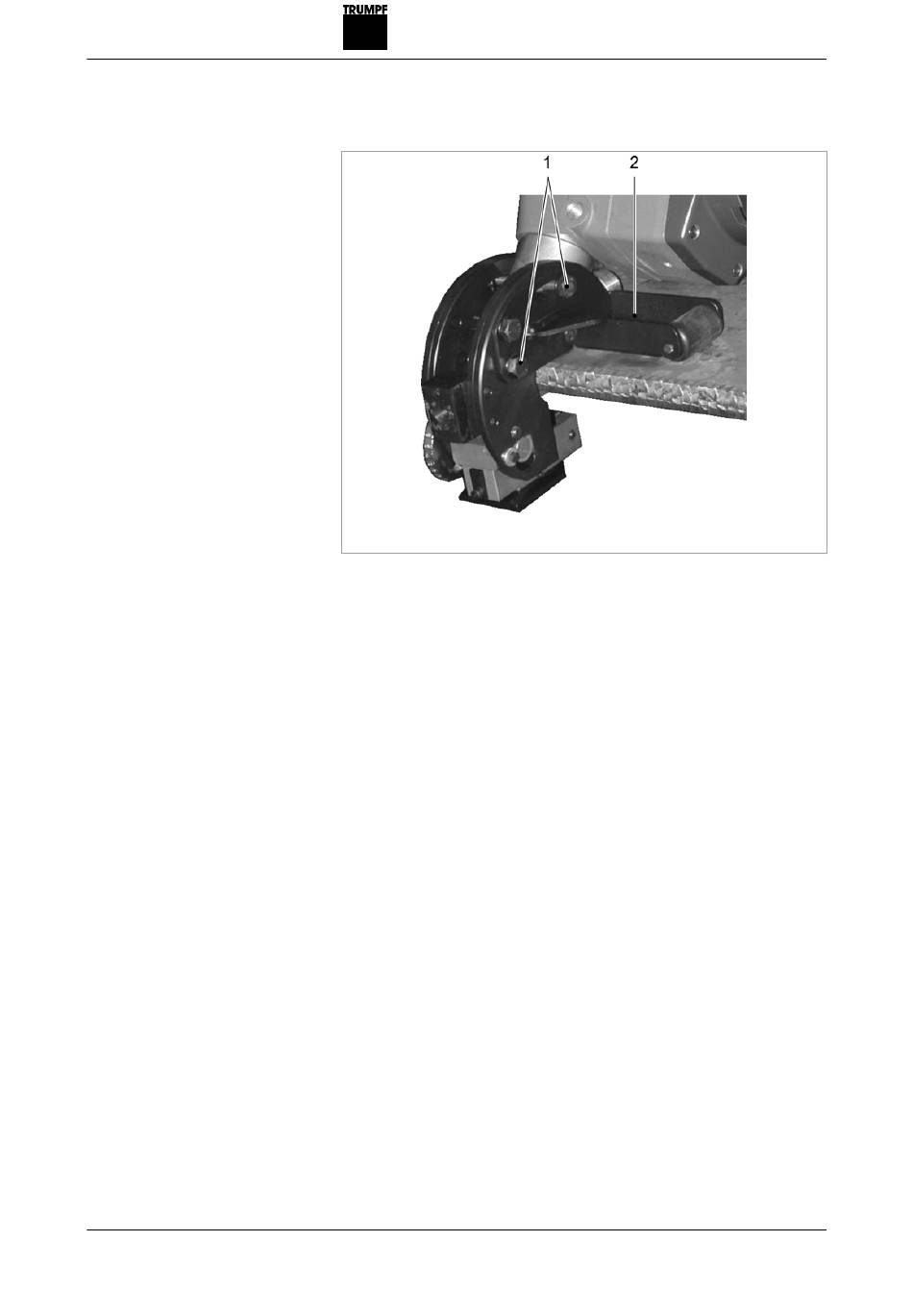

2 Porte-rouleau
Fig. 41794
E681fr_02
