- Page 1 Instructions d’installation P/N MMI-20010088, Rev. AA Août 2009 Instructions d’installation ATEX pour les capteurs ® Micro Motion Série F Pour l’installation des capteurs en conformité avec la directive ATEX...
- Page 2 © 2009 Micro Motion, Inc. Tous droits réservés. Les logos de Micro Motion et d’Emerson sont des marques commerciales et des marques de service d’Emerson Electric Co. Micro Motion, ELITE, MVD, ProLink, MVD Direct Connect et PlantWeb sont des marques appartenant à l’une des filiales d’Emerson Process Management.
-

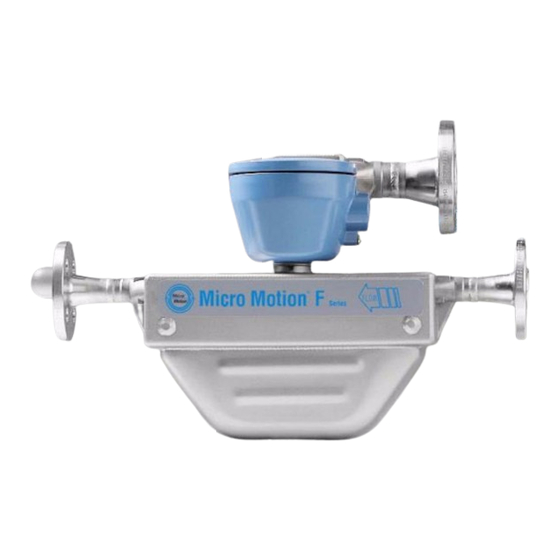

Page 3: Capteurs Série F
Capteurs Série F Instructions d’installation ATEX • Pour l’installation des capteurs Micro Motion Série F avec certificat ATEX numéro BVS 03 ATEX E 176 X Objet : Type d’appareil Capteur type F*** *******Z***** Construit et soumis à certification par Micro Motion, Inc. Adresse Boulder, Co. -
Page 4: Objet Et Type
Capteurs Série F Objet et type Capteur type F*** *******Z***** Au lieu des astérisques (***), des lettres et des chiffres représentant les options suivantes sont insérés dans le code du produit : F * * * * * * * * * Z * * * * * Marquage sans influence sur le type de protection Lettre indiquant le type d’entrées de câble... - Page 5 Capteurs Série F Description Le capteur de débit, associé à un transmetteur, est utilisé pour le mesurage du débit. Le capteur se compose de tubes mis en vibration par un système d’électro-aimant. Il contient des bobines, des résistances, des sondes de température, des borniers et des connecteurs. •...
- Page 6 Capteurs Série F • Si le capteur est équipé d’un transmetteur intégré type *700**********, il porte la dénomination type F*** *****(C ou F)*******. Voir les sections 3.7 et 3.8. Lorsque le transmetteur *700 est intégré au capteur, l’utilisation de l’appareil doit être conforme aux règles suivantes : Type de capteur F025 *****(C ou F)*Z***** F025 *****(C ou F)*Z***** CIC A2...
- Page 7 Capteurs Série F Les modifications de conception ayant un impact sur les paramètres électriques sont indiquées à l’aide d’un Code d’identification de construction (CIC). Ce code est formé de deux digits, commençant par un A et suivi d’un chiffre séquentiel ; par exemple A4. Le CIC est inscrit sur la plaque signalétique de certification, comme illustré...
-
Page 8: Paramètres
Capteurs Série F Paramètres 3.1) Type F*** *****(R, H, S ou T)*Z***** Capteur avec boîte de jonction, excepté le F*** (A, B, C ou E)****(R ou S)*Z*****) 3.1.1) Circuit d’excitation (bornes 1–2 ou conducteurs rouge et marron) Tension 11,4 Courant 2,45 Puissance 2,54... -
Page 9: Circuit De Détection (Bornes 5/9 Et 6/8 Ou Conducteurs Vert/Blanc Et Bleu/Gris)
Capteurs Série F 3.1.2) Circuit de détection (bornes 5/9 et 6/8 ou conducteurs vert/blanc et bleu/gris) Tension 21,13 Courant 18,05 Puissance Capacité interne effective Négligeable Température Résistance Résistance Inductance ambiante/du Type de capteur de la bobine série (mH) fluide minimale (Ω) (Ω) (°C) -
Page 10: Classe De Température / Température Maximale De Surface T
Capteurs Série F 3.1.4) Classe de température / Température maximale de surface T La classification en classe de température / détermination de la température maximale de surface T est fonction de la température du fluide mesuré et de la température ambiante maximale du capteur, comme illustré... - Page 11 Capteurs Série F 3.1.4.2) Type de capteur F025*****(R, H, S, T)*Z***** CIC A2 Connecté à un transmetteur non MVD (par ex. un RFT9739) F050*****(R, H, S, T)*Z***** CIC A2 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 12 Capteurs Série F 3.1.4.3) Type de capteur Connecté à un transmetteur non MVD F100*****(R, H, S, T)*Z***** CIC A2 (par ex. un RFT9739) TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 13 Capteurs Série F 3.1.4.4) Type de capteur Connecté à un transmetteur non MVD F200*****(R, H, S, T)*Z***** CIC A1 (par ex. un RFT9739) TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 14 Capteurs Série F 3.1.4.5) Type de capteur F025*****(R, H, S, T)*Z***** CIC A2 Connecté à un transmetteur MVD (par ex. Série 1000/2000/3000MVD) F050*****(R, H, S, T)*Z***** CIC A2 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 15 Capteurs Série F 3.1.4.6) Type de capteur Connecté à un transmetteur MVD F100*****(R, H, S, T)*Z***** CIC A2 (par ex. Série 1000/2000/3000MVD) TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 16 Capteurs Série F 3.1.4.7) Type de capteur Connecté à un transmetteur MVD F200*****(R, H, S, T)*Z***** CIC A1 (par ex. Série 1000/2000/3000MVD) TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 17 Capteurs Série F 3.1.4.8) Type de capteur Connecté à un transmetteur MVD F300*****(R, H, S, T)*Z***** (par ex. Série 1000/2000/3000MVD) TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 18 Capteurs Série F 3.1.4.9) Type de capteur F300*****(R, H, S, T)*Z***** CIC A4 Connecté à un transmetteur MVD (par ex. Série 1000/2000/3000MVD) F300*****(R, H, S, T)*6***** TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
-
Page 19: Table Des Matières
Capteurs Série F 3.2) Type F***(A, B, C ou E)****(R ou S)*Z***** Capteurs haute température avec boîte de jonction 3.2.1) Circuit d’excitation (bornes 1–2 ou conducteurs rouge et marron) Tension 11,4 Courant 2,45 Puissance 2,54 Capacité interne effective Négligeable Température Résistance Résistance Inductance... -
Page 20: Circuit De Température
Capteurs Série F 3.2.3) Circuit de température Tension 21,13 Courant Puissance Capacité interne effective Négligeable Inductance interne effective Négligeable 3.2.3.1) Identification du circuit de résistance (bornes 3 et 4 ou fils orange et jaune) Température Résistance Inductance Résistance ambiante/du Type de capteur de la bobine (mH) série (Ω) - Page 21 Capteurs Série F 3.2.4.1) Type de capteur F025(A,B)****(R,S)******* F025(A,B)****(R,S)******* CIC A3 F050(A,B)****(R,S)******* Connecté à un transmetteur MVD F050(A,B)****(R,S)******* CIC A3 (par ex. Série 1000/2000/3000MVD) F100(A,B)****(R,S)******* F100(A,B)****(R,S)******* CIC A3 F300(A,B)****(R,S)******* TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
-
Page 22: Tension Courant
Capteurs Série F 3.2.4.2) Type de capteur F025(C,E)****(R,S)******* F025(C,E)****(R,S)******* CIC A3 F050(C,E)****(R,S)******* Connecté à un transmetteur MVD F050(C,E)****(R,S)******* CIC A3 (par ex. Série 1000/2000/3000MVD) F100(C,E)****(R,S)******* F100(C,E)****(R,S)******* CIC A3 F300(C,E)****(R,S)******* TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré... -
Page 23: Iic
Capteurs Série F 3.3.2) Classe de température / Température maximale de surface T La classification en classe de température / détermination de la température maximale de surface T est fonction de la température du fluide mesuré et de la température ambiante maximale du capteur, comme illustré... - Page 24 Capteurs Série F 3.3.2.2) Type de capteur F025*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*Z***** CIC A2 Avec platine processeur intégrée F050*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*Z***** CIC A2 Pente = –...
- Page 25 Capteurs Série F 3.3.2.3) Type de capteur F100*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*Z***** CIC A2 Avec platine processeur intégrée Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température...
- Page 26 Capteurs Série F 3.3.2.4) Type de capteur F200*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*Z***** CIC A1 Avec platine processeur intégrée Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température...
-
Page 27: Iib
Capteurs Série F 3.3.2.5) Type de capteur F300*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*Z***** F300*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*Z***** CIC A4 Avec platine processeur intégrée F300*****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, Y)*6***** Pente = –... -
Page 28: Iic
Capteurs Série F 3.4.2.1) Type de capteur F025(A,B)****(2, 3, 6, 7, A, D, Q, W)******* F025(A,B)****(2, 3, 6, 7, A, D, Q, W)******* CIC A3 F050(A,B)****(2, 3, 6, 7, A, D, Q, W)******* F050(A,B)****(2, 3, 6, 7, A, D, Q, W)******* CIC A3 Avec platine processeur intégrée F100(A,B)****(2, 3, 6, 7, A, D, Q, W)******* F100(A,B)****(2, 3, 6, 7, A, D, Q, W)******* CIC A3... - Page 29 Capteurs Série F 3.4.2.2) Type de capteur F025(C,E)****(2, 3, 6, 7, A, D, Q, W)******* F025(C,E)****(2, 3, 6, 7, A, D, Q, W)******* CIC A3 F050(C,E)****(2, 3, 6, 7, A, D, Q, W)******* F050(C,E)****(2, 3, 6, 7, A, D, Q, W)******* CIC A3 Avec platine processeur intégrée F100(C,E)****(2, 3, 6, 7, A, D, Q, W)******* F100(C,E)****(2, 3, 6, 7, A, D, Q, W)******* CIC A3...
- Page 30 Capteurs Série F 3.5.2) Classe de température / Température maximale de surface T La classification en classe de température / détermination de la température maximale de surface T est fonction de la température du fluide mesuré et de la température ambiante maximale du capteur, comme illustré...
- Page 31 Capteurs Série F 3.5.2.2) Type de capteur F100 *****(J,U)*Z***** Avec transmetteur modèle 2200S intégré F100 *****(J,U)*Z***** CIC A2 Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 32 3.5.2.3) Type de capteur F200 *****(J,U)*Z***** Avec transmetteur modèle 2200S intégré F200 *****(J,U)*Z***** CIC A1 Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 33 Capteurs Série F 3.5.2.4) Type de capteur F300 *****(J,U)*Z***** F300 *****(J,U)*Z***** CIC A4 Avec transmetteur modèle 2200S intégré F300 *****(J,U)*6***** Pente = – 0,093 °C de température ambiante par °C de température du fluide 45,61 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 34 Capteurs Série F 3.6.2.1) Type de capteur F025(A,B)****J******* F025(A,B)****J******* CIC A3 F050(A,B)****J******* F050(A,B)****J******* CIC A3 Avec transmetteur modèle 2200S intégré F100(A,B)****J******* F100(A,B)****J******* CIC A3 F300(A,B)****J******* TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 35 Capteurs Série F 3.6.2.2) Type de capteur F025(C,E)****J******* F025(C,E)****J******* CIC A3 F050(C,E)****J******* F050(C,E)****J******* CIC A3 Avec transmetteur modèle 2200S intégré F100(C,E)****J******* F100(C,E)****J******* CIC A3 F300(C,E)****J******* TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 36 Capteurs Série F 3.7.2.1) Type de capteur F025*****(C,F)*Z***** F050*****(C,F)*Z***** F100*****(C,F)*Z***** F200*****(C,F)*Z***** Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 37 Capteurs Série F 3.7.2.2) Type de capteur F025*****(C,F)*Z***** CIC A2 F050*****(C,F)*Z***** CIC A2 Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 38 Capteurs Série F 3.7.2.3) Type de capteur F100*****(C,F)*Z***** CIC A2 Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 39 Capteurs Série F 3.7.2.4) Type de capteur F200*****(C,F)*Z***** CIC A1 Pente = – 0,25 °C de température ambiante par °C de température du fluide 27,25 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 40 Capteurs Série F 3.7.2.5) Type de capteur F300*****(C,F)*Z***** F300*****(C,F)*Z***** CIC A4 F300*****(C,F)*6***** Pente = – 0,25 °C de température ambiante par °C de température du fluide 45,61 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 41 Capteurs Série F 3.8.2.1) Type de capteur F025(A,B)****C******* F025(A,B)****C******* CIC A3 F050(A,B)****C******* F050(A,B)****C******* CIC A3 F100(A,B)****C******* F100(A,B)****C******* CIC A3 F300(A,B)****C******* TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 42 Capteurs Série F 3.8.2.2) Type de capteur F025(C,E)****C******* F025(C,E)****C******* CIC A3 F050(C,E)****C******* F050(C,E)****C******* CIC A3 F100(C,E)****C******* F100(C,E)****C******* CIC A3 F300(C,E)****C******* TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 43 Capteurs Série F 3.9.2) Classe de température / Température maximale de surface T La classification en classe de température / détermination de la température maximale de surface T est fonction de la température du fluide mesuré et de la température ambiante maximale du capteur, comme illustré...
- Page 44 Capteurs Série F 3.9.2.2) Type de capteur F025*****I*Z***** CIC A2 F050*****I*Z***** CIC A2 Pente = – 0,50 °C de température ambiante par °C de température du fluide 10,5 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 45 Capteurs Série F 3.9.2.3) Type de capteur F100*****I*Z***** CIC A2 Pente = – 0,50 °C de température ambiante par °C de température du fluide 10,5 TEMPÉRATURE DU FLUIDE (°C) Remarque 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide mesuré...
- Page 46 Capteurs Série F Marquage L’équipement devra inclure le marquage suivant : II 2G avec marquage additionnel requis par les certifications mentionnées dans les tableaux suivants. II 2D Type Type de protection gaz Type de protection contre la poussière F025***** *Z***** Ex ib IIC T1–T6 Ex tD A21 IP65T °C...
- Page 47 Capteurs Série F Pour les capteurs avec boîte de jonction connectée à un transmetteur MVD (par exemple un modèle 1700/2700) est valide : Température Type de protection Type Type de protection gaz ambiante/fluide mini gaz contre la poussière F025***** *Z***** CIC A2 Ex ib IIC T1–T6 –...
- Page 48 Capteurs Série F 5.2) Lorsque le transmetteur *700 est intégré au capteur, l’utilisation de l’appareil doit être conforme aux règles suivantes : Type de capteur F025 *****(C ou F)*Z***** F025 *****(C ou F)*Z***** CIC A2 F050 *****(C ou F)*Z***** F050 *****(C ou F)*Z***** CIC A2 F100 *****(C ou F)*Z***** F100 *****(C ou F)*Z***** CIC A2 F200 *****(C ou F)*Z*****...
-
Page 49: Presse-Étoupes Et Adaptateurs
Presse-étoupes et adaptateurs Instructions d’installation ATEX Conditions requises pour la certification ATEX Tous les presse-étoupes et adaptateurs du capteur et du transmetteur doivent être certifiés ATEX. Consulter le site web du fabricant pour les instructions d’installation. Instructions d’installation ATEX... - Page 50 © 2009 Micro Motion, Inc. Tous droits réservés. P/N MMI-20010088, Rev. AA *MMI-20010088* Consultez l’actualité Micro Motion sur Internet : www.micromotion.com Emerson Process Management S.A.S. France 14, rue Edison - BP 21 69671 Bron Cedex +33 (0) 4 72 15 98 00 +33 (0) 4 72 15 98 99 Centre Clients Débitmétrie (appel gratuit)
