1. Erste Schritte (Fortsetzung)

Bedienelemente und Funktionen

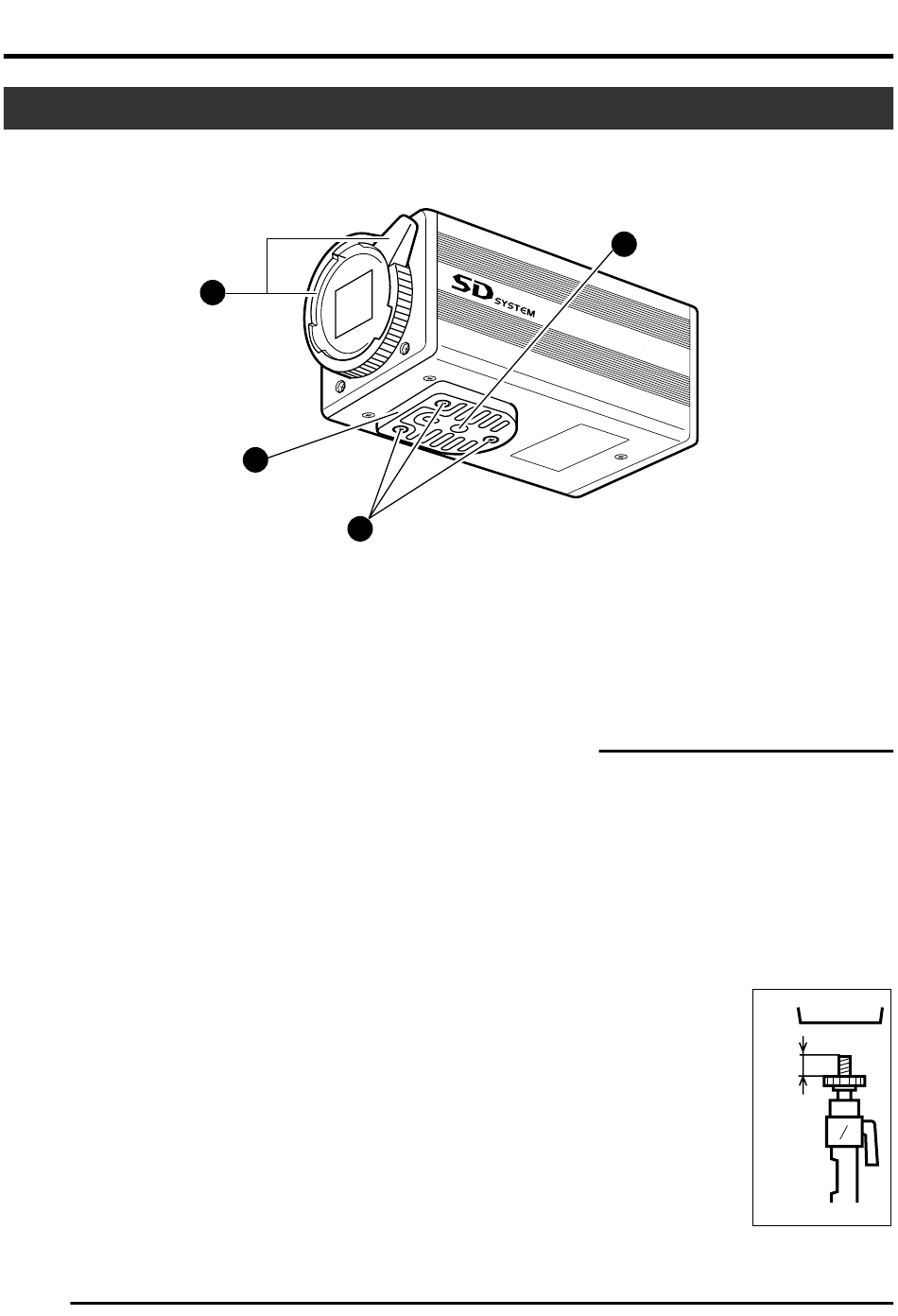

Vorder-/ Unterseite
1
Objektivadapterring/
Verriegelungshebel
Beim Entfernen des Objektivs halten Sie dieses
fest und drehen Sie den Hebel gegen den Uhr-
zeigersinn.
Beim Aufsetzen des Objektivs richten Sie die
Führungsstifte aus und drehen den Hebel dann
im Uhrzeigersinn, um das Objektiv festzustel-
len.
☞ Seite 14, ,Objektiv montieren'
2
Kameramontagehalterung
Die Halterung wird auf der Unterseite der Ka-
mera befestigt. Je nach Einsatzzweck kann sie
auch auf der Oberseite montiert werden. Dre-
hen Sie die Befestigungsschrauben für die
Kameramontagehalterung 3 in die Bohrungen
auf der Oberseite.
☞ Seite 16, ,Kamera montieren'
G-8
1
2
3
4
C O L
O R
V I D
E O
C A M
E R A
3
Befestigungsschrauben für
Kameramontagehalterung
(M2,6 x 6 mm, 3 Stück)
Vorsicht
Verwenden Sie zur Montage ausschließlich die
diesem Gerät beiliegenden Schrauben.
Die Verwendung von Schrauben mit einer Län-
ge von 6 mm oder mehr kann Fehlfunktionen
am Gerät hervorrufen.
4
Bohrungen für Kameramontage
(1/4-20UNC)
Verwenden Sie diese Boh-
rungen zur Montage auf ei-
nem Stativ.
(Verwenden Sie Schrauben
mit einer Länge von maximal
7 mm.)
K Y -
F 5 6
0
maximal
7 mm
