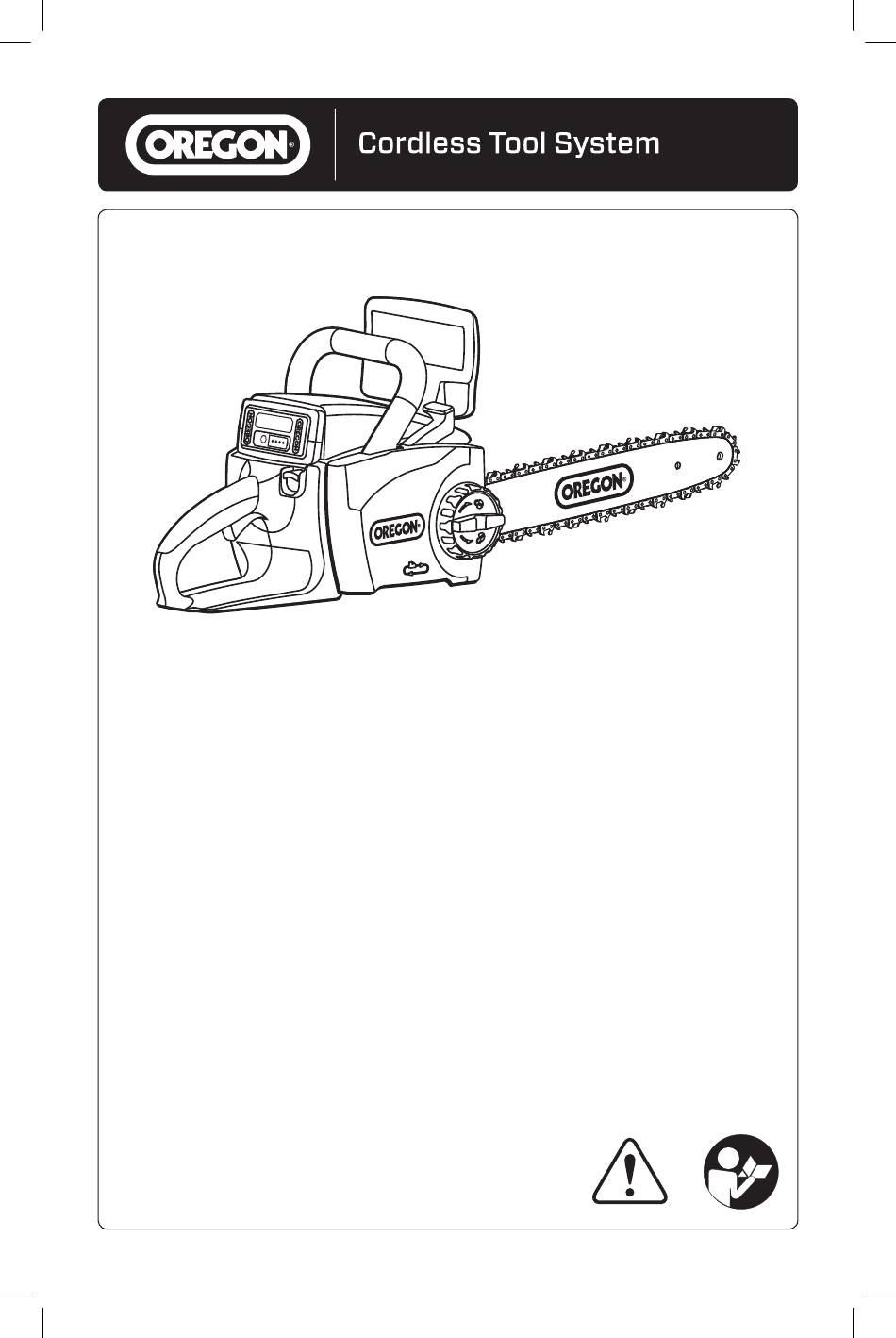

ORIGINAL INSTRUCTION MANUAL
CHAIN SAW MODEL CS300
MANUEL D'INSTRUCTION ORIGINAL
TRONÇONNEUSE MODÈLE CS300
MANUAL DE INSTRUCCIONES ORIGINAL
MOTOSIERRA MODELO CS300
MANUAL DE INSTRUÇÕES ORIGINAL
MOTOSSERRA MODELO CS300
AA 1214 - F/N 573259
