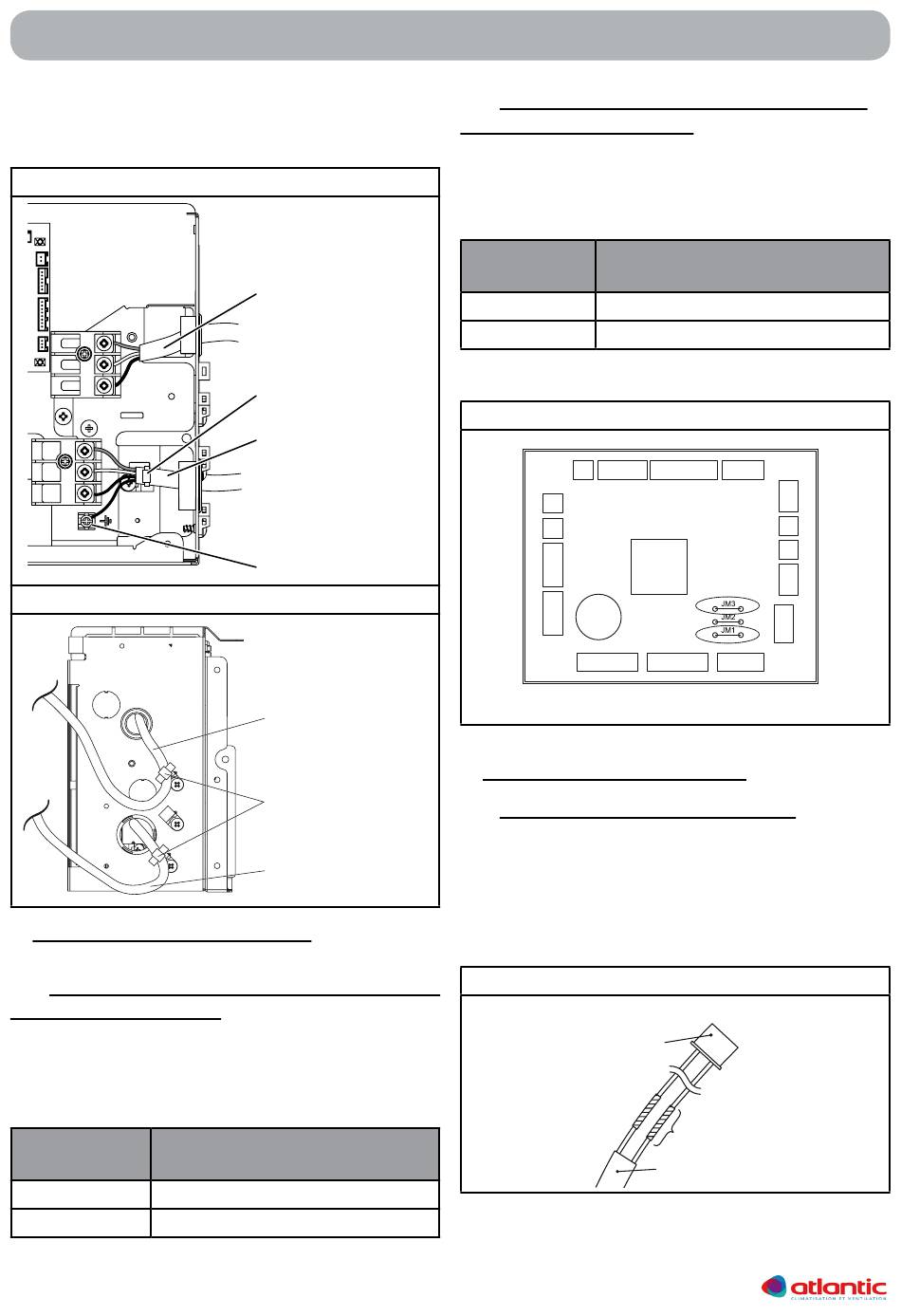

2. Connectez le câble d'interconnexion et le
câble d'alimentation sur le bornier spécifique
et fixez les câbles à l'aide d'un collier ryslan.
fig. 72
fig. 73
7. PARAméTRAGE DES PONTS
7.1. Paramétrage de la fonction d'évacuation
des condensats (Jm1)
En cas de non-utilisation de la pompe d'évacua-
tion des condensats fournie, paramétrez le swit-
ch sur «Invalide».
Jm1
Connecté*
Déconnecté
*paramétrage en usine
34
34
installation de l'unité intérieure
Câble de la télécommande
1 : Rouge
2 : Blanc
3 : Noir
Collier (moyen)
Câble d'alimentation
Terre
Câble de la télécommande
Collier (moyen)
Câble d'alimentation
fonction évacuation
des condensats
Valide
Invalide
7.2. Paramétrage de la fonction temporisa-
tion du ventilateur (Jm3)
Cette fonction permet de retarder l'arrêt du ven-
tilateur en mode froid quand le climatiseur est
arrêté.
fonction temporisation
Jm3
Connecté*
Déconnecté
*paramétrage en usine
fig. 74 - Position des ponts
Le paramétrage du Jm 2 est interdit
8. ACCESSOIRES EN OPTION
8.1. Contacts entrée/sortie externe
1. Dénudez les fils reliés au connecteur du
contact externe et le câble non fourni. Utili-
sez un raccord isolé serti pour relier le câble
et les fils du contact.
2. Branchez les fils du contact et le câble.
fig. 75
Contact entrée/
sortie externe
en option
Important : Veillez à souder les câbles et à iso-
ler la connexion entre les fils.
du ventilateur
Invalide
Valide
Raccord
isolé
Câble (non fourni)
