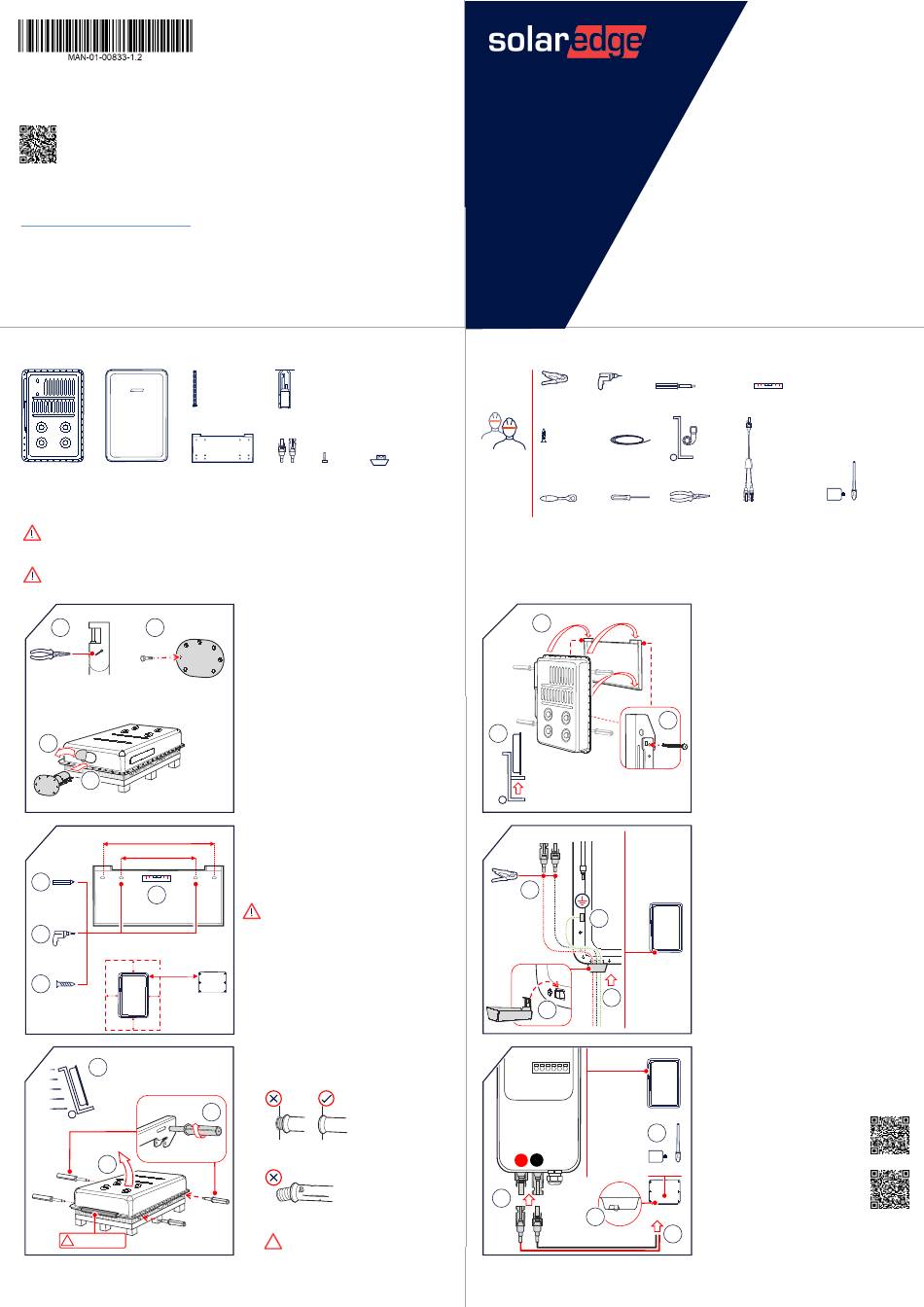

SolarEdge Energy Bank Guide D'installation Et D'utilisation

A propos du SolarEdge Energy Bank – pour accéder au
guide d'urgence, incluant des numéros de téléphone
d'urgence, scannez le code QR :
Coordonnées du support
En cas de problèmes techniques avec les produits
SolarEdge, veuillez nous contacter à l'adresse :
https://www.solaredge.com/service/support
© SolarEdge Technologies, Ltd.
Tous droits réservés.
Version 1.2, septembre 2021
Sous réserve de modification sans
préavis.
Contenu de l'emballage
Vis pour support
de montage
SolarEdge Energy Capot décoratif Armature
Bank
AVERTISSEMENT !
La présence de ce symbole sur le produit ou sur la documentation qui l'accompagne signale un danger. Il appelle
l'attention sur une procédure qui, si elle n'est pas correctement effectuée ou respectée, peut entraîner des blessures
ou la perte de vie. Ne passez pas au-delà d'une note d'avertissement jusqu'à ce que les conditions indiquées soient
pleinement comprises et respectées.
AVERTISSEMENT !
Avant d'installer ou d'utiliser la SolarEdge Energy Bank (la « batterie »), lisez les instructions de sécurité et de
manipulation indiquées au verso.
1
3
1 1 4
2
3
2
61 cm
40,5 cm
2
1
3
20 cm
50 mètres
4
3
3
;
2
ATTENTION !
x 2
Extincteur
x 2
Pince à sertir Vis pour
Passe-câbles
MC4 capot
Installation de
l'extincteur
1. Utilisez une pince à bec long pour redresser et retirer la
goupille de sécurité.
2. Retirez l'autocollant qui recouvre le trou de service pour
extincteur.
3. Insérez soigneusement l'extincteur dans le trou de
service.
4. Fixez l'extincteur avec sept vis Allen (fournies).
Appliquez un couple de serrage de 4,5 N*m.
Installation de l'armature
Lors du choix de l'emplacement d'installation :
Prévoyez une distance d'au moins 20 cm par rapport aux
•
autres objets.
Vérifiez que l'emplacement est situé à moins de
•
50 m de l'onduleur.
Assurez-vous que le mur d'installation peut supporter le
poids de la batterie (121 kg).
1. Posez l'armature bien droit en vous aidant du niveau.
2. Marquez deux points à percer.
Utilisez la paire de trous intérieure ou extérieure, au
choix.
Au besoin, utilisez des trous supplémentaires pour fixer
le support.
3. Percez les trous dans le mur.
4. Posez l'armature et fixez-la avec les vis.
Transport de la batterie
1. Vissez les QUATRE poignées au châssis de la batterie.
Prenez soin de visser toutes les poignées à fond.
1
N'utilisez pas une poignée si elle est courbée, fissurée ou
endommagée.
2. Placez la batterie à l'endroit sur un diable et attachez-la
avec des sangles.
Attention !
Posez toujours la batterie sur sa protection en
caoutchouc !
3. Déplacez la batterie jusqu'au lieu de pose.
Guide d'installation et
d'utilisation
Version 1.2
Personnel et outils requis
Pince à sertir
Perceuse
MC4
min 2
Au moins 2 Câble DC
Vis de montage -
installateurs 600V isolé
max M10
qualifiés
Clé Tournevis
dynamométrique Phillips
4
2
1
5
4
3
2
1
6
-
+
Energy Net
2
1
OFF
SolarEdge
Energy Bank
à utiliser avec des onduleurs SolarEdge
x 4
Poignées (disponibles Niveau
auprès de SolarEdge)
Chariot avec
système de levage
et sangles à cliquet
x 2
Pince à Connecteurs Y Plug-in SolarEdge
bec long (en option, disponibles Energy Net
(disponible auprès
auprès de SolarEdge)
de SolarEdge)
Suspension de la batterie à
l'armature
1. Soulevez la batterie à la hauteur de l'armature.
2. Suspendez la batterie à l'armature en la tenant par les
poignées.
3. Fixez-la avec une vis de chaque côté de l'armature
(fourni). Appliquez un couple de 4,7 N*m.
3
Préparation des câbles
1. Fixez le passe-câbles.
2. Faites passer les câbles DC et le câble de terre dans le
passe-câbles, sous la batterie.
3. Branchez le câble de terre au bornier de mise à la terre et
serrez en appliquant un couple de serrage de 7,5 N*m.
4. Sertissez les câbles DC sur les connecteurs MC4 (fournis)
et resserrez les presse-étoupes du connecteur MC4 en
appliquant un couple de serrage de 3,4 N*m.
Connexion à l'onduleur
1. Vérifiez que l'onduleur est éteint.
2. Connectez les câbles de l'alimentation DC aux bornes
d'entrée DC+ et DC-. Vérifiez que la polarité est
correcte.
3. Installez la carte SolarEdge
3
Energy Net et l'antenne
dans l'onduleur.
Consultez le guide d'installation :
4. Branchez les câbles à l'onduleur.
Voir la note d'application
Connexion et paramétrage
.
4
