(1) Vérifiez la tension qui peut être appliquée au circuit sous test et mettez le sélecteur
de fonctions et le sélecteur de gammes à la position souhaitée.
(2) Connectez le cordon noir à la borne de terre du circuit sous test.
(3) Connectez le cordon rouge au circuit sous test et appuyez sur le bouton de test. Le
buzzeur est activé par intermittence pendant la mesure.
Le courant quitte la borne de terre et retourne à la borne de ligne.
(4) Lisez la valeur de résistance sur l'afficheur.
Attention: mettez le fusible du circuit sous test sur OFF avant le test d'isolement
(5) Lorsque le cordon de mesure est encore connecté au circuit sous test, relâchez le
bouton de test pour décharger la capacité dans le circuit après le test.
♦ Ne touchez pas au circuit sous test immédiatement après le test. La capacité qui s'est
accumulée dans le circuit peut provoquer un choc électrique.
♦ Laissez les cordons connectés au circuit et ne touchez jamais au circuit jusqu'à ce que la
décharge soit accomplie.
Principe de mesure de résistance d'isolement
•
La valeur de résistance s'obtient en appliquant une certaine haute tension à la
résistance (résistance d'isolement) et en mesurant le flux de courant.
Valeur de résistance = Tension/Courant
RX = V / I

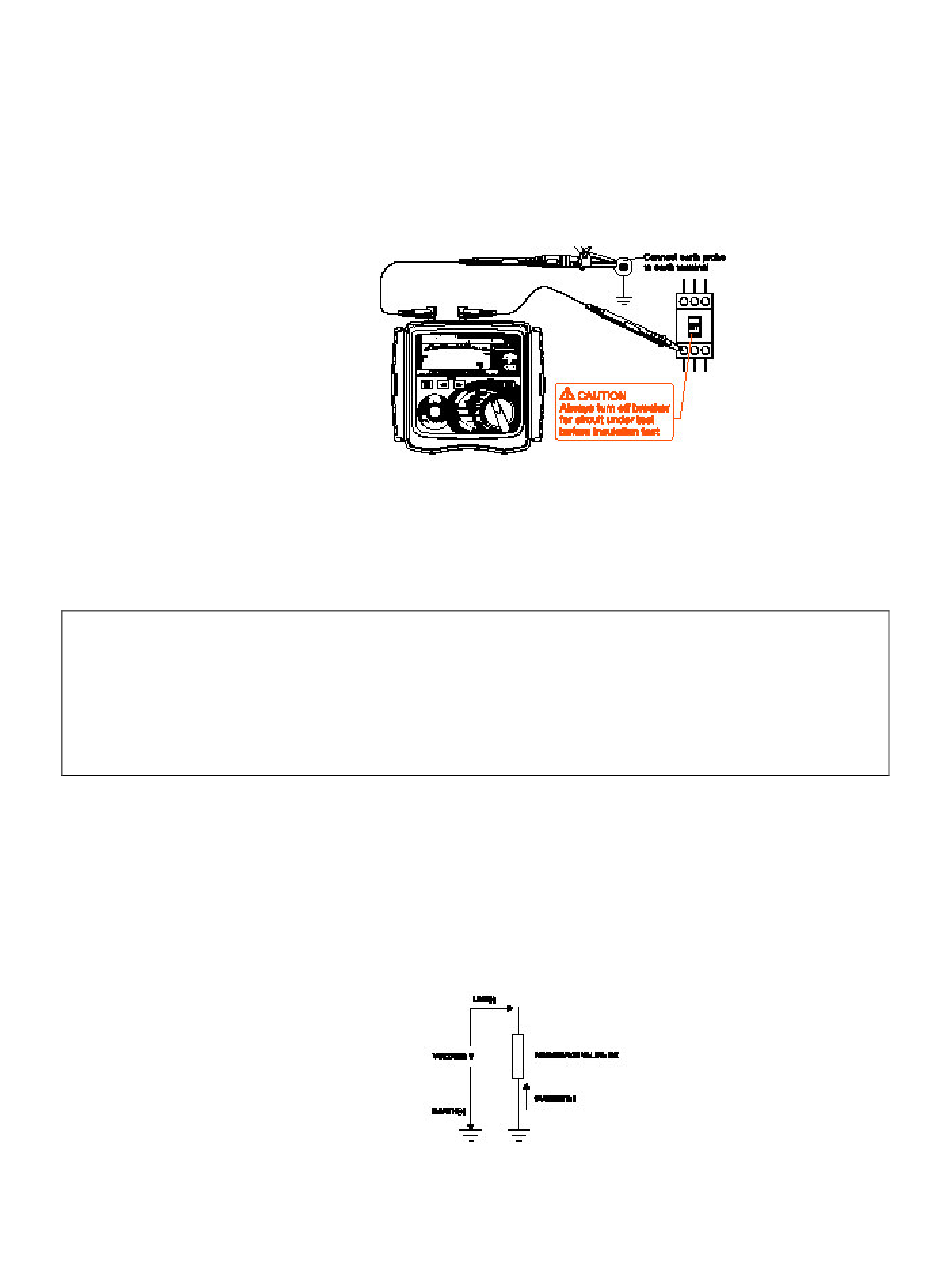

Connexion des bornes pour un test de résistance d'isolement
•
Connectez la sonde de terre
à la borne de terre
DANGER
