IFM Electronic AT-interface AC2516 Notice De Montage page 5

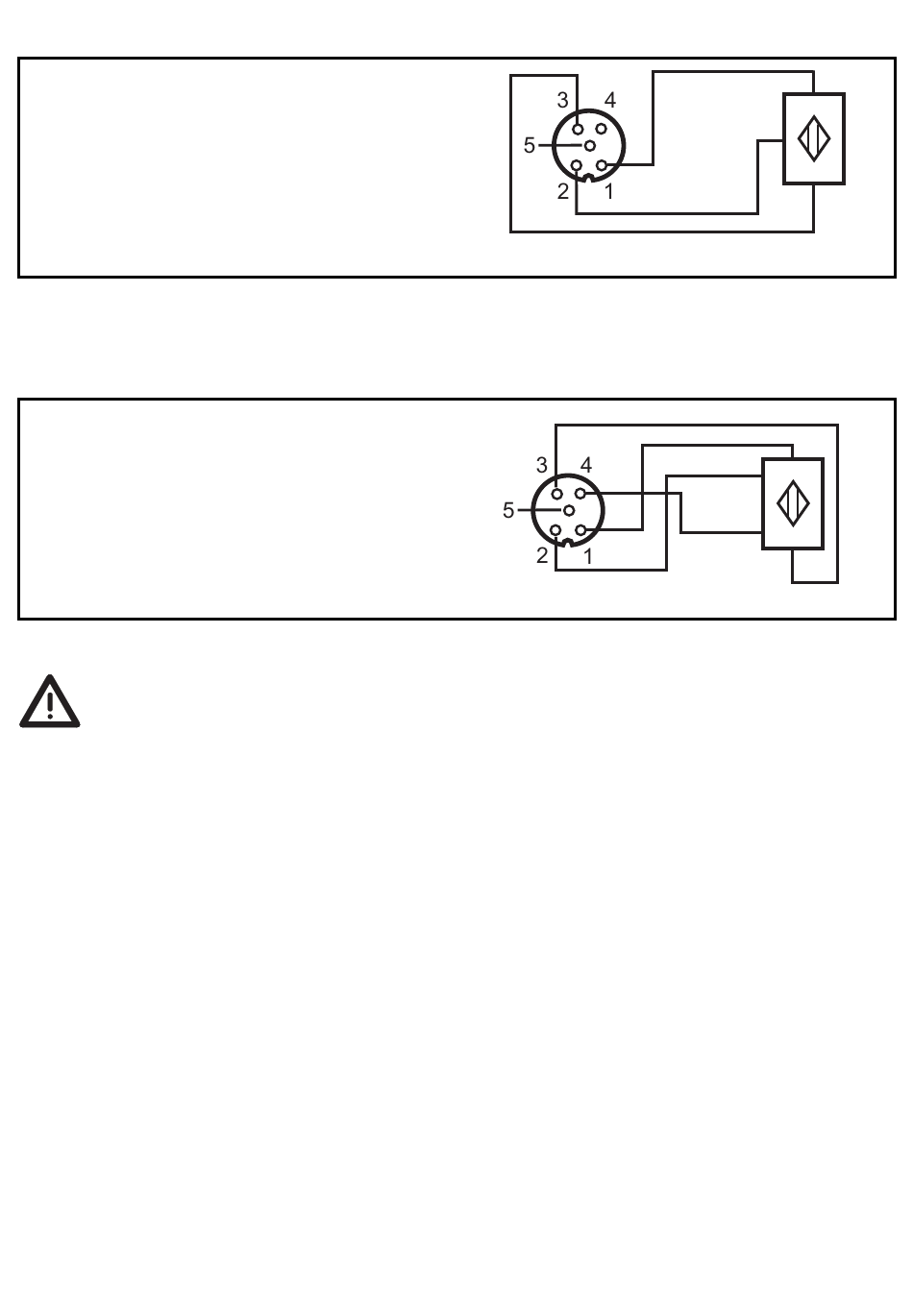

Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung
Pin 1: Sensorversorgung
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0 V
Pin 4: AI- Analogeingang 0 V
Pin 5: Funktionserde
Anschlussbelegung eines 4-Draht-Sensors ohne eigene Versorgung
Pin 1: Sensorversorgung +24 V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0 V
Pin 4: AI- Analogeingang 0 V
Pin 5: Funktionserde
Bei Anschluss eines 4-Draht Sensors muss die interne Brücke
zwischen Pin 3 und Pin 4 deaktiviert werden, setzen Sie dazu das
Parameterbits P0 zurück.
U+
analog in
U-
Strom
U+
analog in
analog -
U-
5
