Zerstörungsgefahr:
Stellen Sie bei Anschluss eines Kombisensors (Pin 2: Analogaus-
gang , Pin 4: 24 V Ausgang) sicher, dass der Schaltausgang nicht
schalten kann. Dies erreichen Sie durch entsprechende Einstel-
lung des Kombisensors (z.B. durch die Auswahl eines nicht
erreichbaren Schaltpunktes oder durch die Konfiguration NPN-
schaltend).
Strommessung AC2516, AC2566
Bei allen folgenden Anschlussbelegungen bezieht sich die dargestellte
Pinbelegung auf das Analogmodul.
Bei Verwendung einer externen Brücke zwischen Pin 3 und Pin 4 kann
die interne Brücke durch zurücksetzen des Parameterbit P0 auch deak-
tiviert werden!
Die interne Brücke (Pin 3 und Pin 4) muss über das Parameterbit
P0 aktiviert werden.

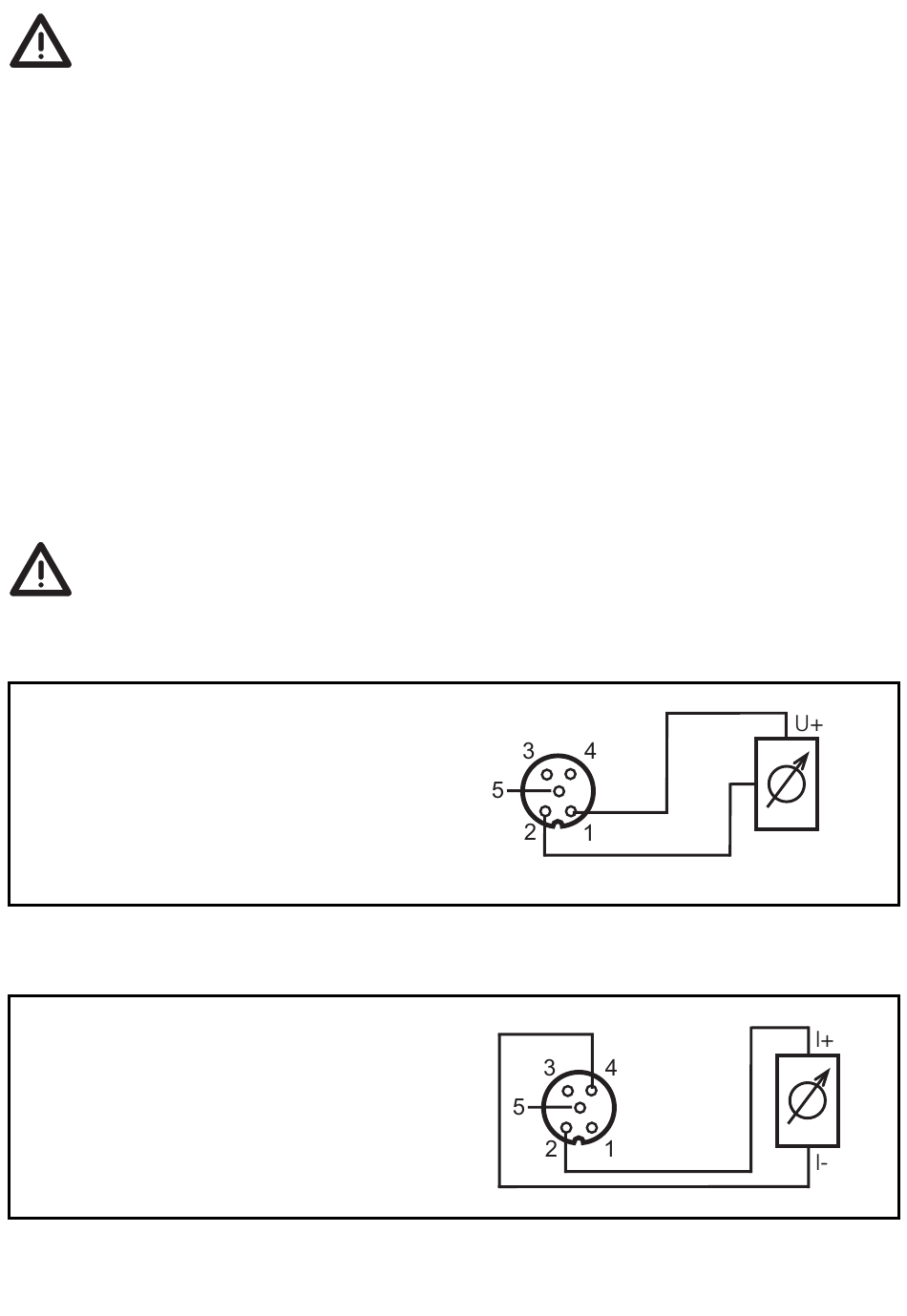

Anschlussbelegung eines 2-Draht-Sensors ohne eigene Versorgung
Pin 1: Sensorversorgung +24 V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0 V
Pin 4: AI- Analogeingang 0 V
Pin 5: Funktionserde
Anschlussbelegung eines 2-Draht-Sensors mit eigener Versorgung
Pin 1: Sensorversorgung +24 V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0 V
Pin 4: AI- Analogeingang 0 V
Pin 5: Funktionserde
4
analog in
Strom
