Sommaire des Matières pour IFM Electronic AS interface AC2514
Page 1

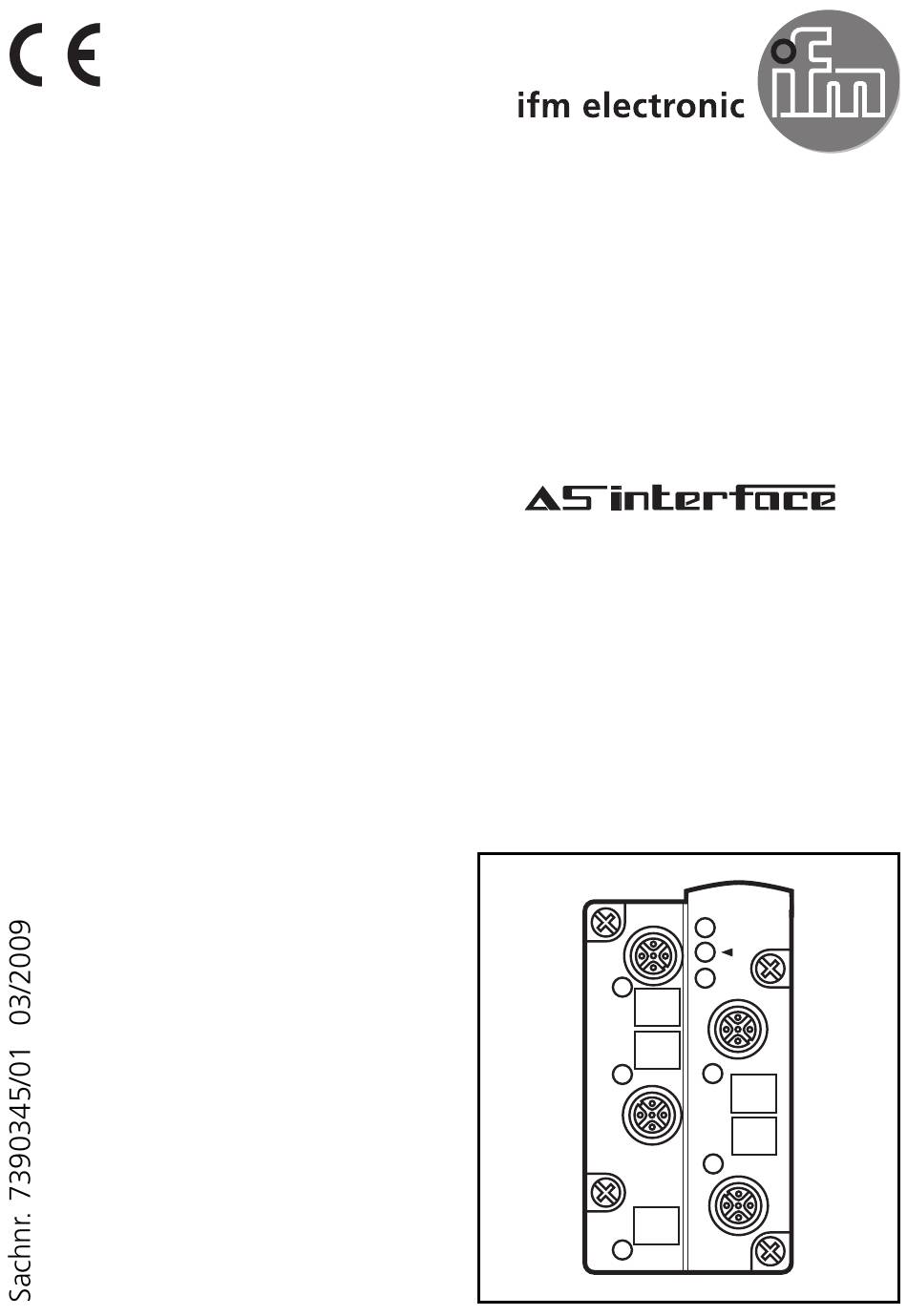

Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2514 / AC2564...
Page 2
Bestimmungsgemäße Verwendung • AS-i-Profil: S-B.A.E • maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1) • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder Montage Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.
Page 4
Adressieren Auslieferungsadresse ist 0. Adressieren mit dem Adressiergerät AC1144 Das Modul kann in Verbindung mit dem FK-E-Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden. Nur im spannungslosen Zustand über die Adressierbuchse adres- sieren. In Verbindung mit dem FK-E-Unterteil AC5003 (ohne Adressierbuchse) mus das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.
Page 5
Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED 1 gelb: Eingang /Ausgang geschaltet • LED grün: Spannungsversorgung o.k. • LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z.B. Slaveadresse 0 •...
Page 6
Function and features • AS-i profile: S-B.A.E • maximum number of modules per master: 31 (62 with AS-i master 2.1) • AS-interface version 2.1 Operating and display elements LEDs fixture infrared adapter 4 sockets M12 labels Mounting Mount the module onto the wired module lower part of the AS-i net- work, tightening torque 0.8Nm.
Page 7
infrared receiver LED2 red FAULT fixture infrared adapter LED green PWR 4x LED1 yellow supply voltage o.k. M12 socket LED green auxiliary voltage O-1/2 I-3/4 outputs inputs Socket M12 Socket M12 external voltage - sensor supply L+ switching output + sensor supply L- Data bit Input...
Page 8
Addressing At the factory the address is set to 0. Addressing with the addressing unit AC1144 If the mounted and wired module is used with the FC-E lower part AC5011 (with addressing socket), it can be addressed via the address- ing cable (E70213).
Page 9
Operation Check the safe functioning of the unit. Display by LEDs: • LED 1 yellow: input/output switched • LED green: voltage supply o.k. • LED 2 red is lit: AS-i communication error, slave does not participate in the "normal" exchange of data, e.
Page 10
Fonctionnement et caractéristiques • profil AS-i: S-B.A.E • nombre maximal de modules par maître: 31 (62 avec maître AS-i V2.1) • version AS-interface V2.1 Eléments de service et d'indication LEDs fixation adaptateur infrarouge 4 prises M12 étiquettes Montage Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.
Page 11
LED3 récepteur infrarouge LED2 rouge FAULT fixation adaptateur infrarouge LED verte PWR 4x LED1 jaune alimentation en tension ok. prise M12 LED verte tension auxiliaire O-1/2 I-3/4 sorties entrées Prise M12 Broche Prise M12 Broche alimentation capteur L+ Tension externe - sortie de commutation + alimentation capteur L- Bit de données...
Page 12
Adressage A la livraison, l'adresse est 0. Adressage avec l'unité d'adressage AC1144 Si le module monté et câblé est utilisé avec l'embase AC5011 pour câble plat avec alimentation externe (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213). Mettre le module hors tension avant l'adressage via la prise d'adressage.
Page 13
Fonctionnement Vérifier le bon fonctionnement du module. Affichage par LED: • LED 1 jaune: entrée / sortie commutées • LED verte: alimentation en tension ok • LED 2 rouge allumée: erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" des données, par ex.
