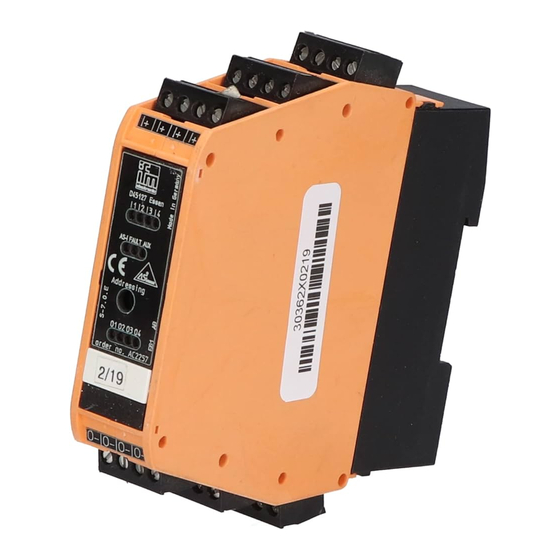

- Page 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2257...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-7.0.E • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 • Eingangsversorgung aus externer PELV Spannungsquelle Bedien- und Anzeigeelemente LEDs 1) Adressierstecker 2) Combiconstecker mit Schraubklemmen (optional) Montage Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage. -
Page 3: Elektrischer Anschluss
Adressieren Auslieferungsadresse ist 0. Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahtetem Zustand adressiert werden. Nur im spannungslosen Zustand über die Adressierbuchse adres- sieren. Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei. Verbinden Sie die Senso- ren mit den Anschlussklemmen. - Page 4 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED grün (AS-i): AS-i Spannungsversorgung o. k. • LED grün (AUX): Externe Spannungsversorgung o. k. • LED gelb: Eingang /Ausgang geschaltet • LED rot leuchtet (FAULT): AS-i Kommunikationsfehler, z. B. Slave- adresse 0 •...
-
Page 5: Function And Features
Function and features • AS-i profile: S-7.0.E • maximum number of modules per master: 31 • AS-interface version 2.1 • external PELV voltage supply for inputs Operating and display elements LEDs 1) addressing socket 2) Combicon plug with screw terminals (optional) Mounting Mount the module onto a 35 mm rail or fasten it onto a mounting device. -
Page 6: Electrical Connection
Addressing At the factory the address is set to 0. Addressing with the addressing unit AC1154 When mounted and wired the module can be addressed by connect- ing the addressing cable (E70213) to the implemented addressing socket. Do not remove the addressing plug while live. Electrical connection Disconnect power! Connect the sensors and actuators with the terminals. - Page 7 Operation Check the safe functioning of the unit. Display by LEDs: • LED green (AS-i): voltage supply via the AS-i network o.k. • LED green (AUX): external voltage supply o.k. • LED yellow: input/output switched • LED red is lit (FAULT): AS-i communication error, e. g. slave address 0 •...
-
Page 8: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques • profil AS-i S-7.0.E • nombre maximal de modules par maître: 31 • version AS-interface 2.1 • alimentation externe en tension TBTP pour les entrées Eléments de service et d’indication LEDs 1) prise d'adressage 2) prise débrochable avec bornes à vis (option) Montage Monter le produit sur un rail profilé... -
Page 9: Adressage
Adressage A la livraison, l'adresse est 0. Adressage avec l'unité d'adressage AC1154 Si monté et raccordé le module peut être adressé en raccordant le câble d'adressage (E70213) à la prise d'adressage implémentée. Ne pas retirer la prise d'adressage sous tension. Raccordement électrique Mettre hors tension les circuits d'alimentation. -
Page 10: Fonctionnement
Fonctionnement Vérifier le bon fonctionnement du module. Affichage par LED: • LED verte (AS-i): alimentation via le ré seau AS-i o. k. • LED verte (AUX): alimentation externe o. k. • LED jaune: entrées / sorties commutées • LED rouge est allumée (FAULT): erreur communication AS-i, par exemple adresse d'esclave 0 •...
