Elektrischer Anschluss - IFM Electronic AT-interface AC2516 Notice De Montage

4x LED gelb
Analogeingänge
3 4
5
2 1

Elektrischer Anschluss

Das Analogmodul wird über die standardisierte EMS (Versorgung aus
AS-i) oder aus der E-EMS (Versorgung aus ext. 24 V PELV Spannungs-
quelle) an das AS-Interface angeschlossen.
Wenn eine Versorgung aus der externen 24 V erfolgen soll, muss ein
FK-E Unterteil (AC5003 oder AC5011) gewählt werden.
Werden für die Versorgung der Sensoren in Summe mehr als
100 mA benötigt, muss die Versorgung über eine externe 24 V
PELV Spannungsquelle erfolgen.
Die Umschaltung der Versorgung erfolgt automatisch bei Anle-
gen der externen 24 V Spannung.

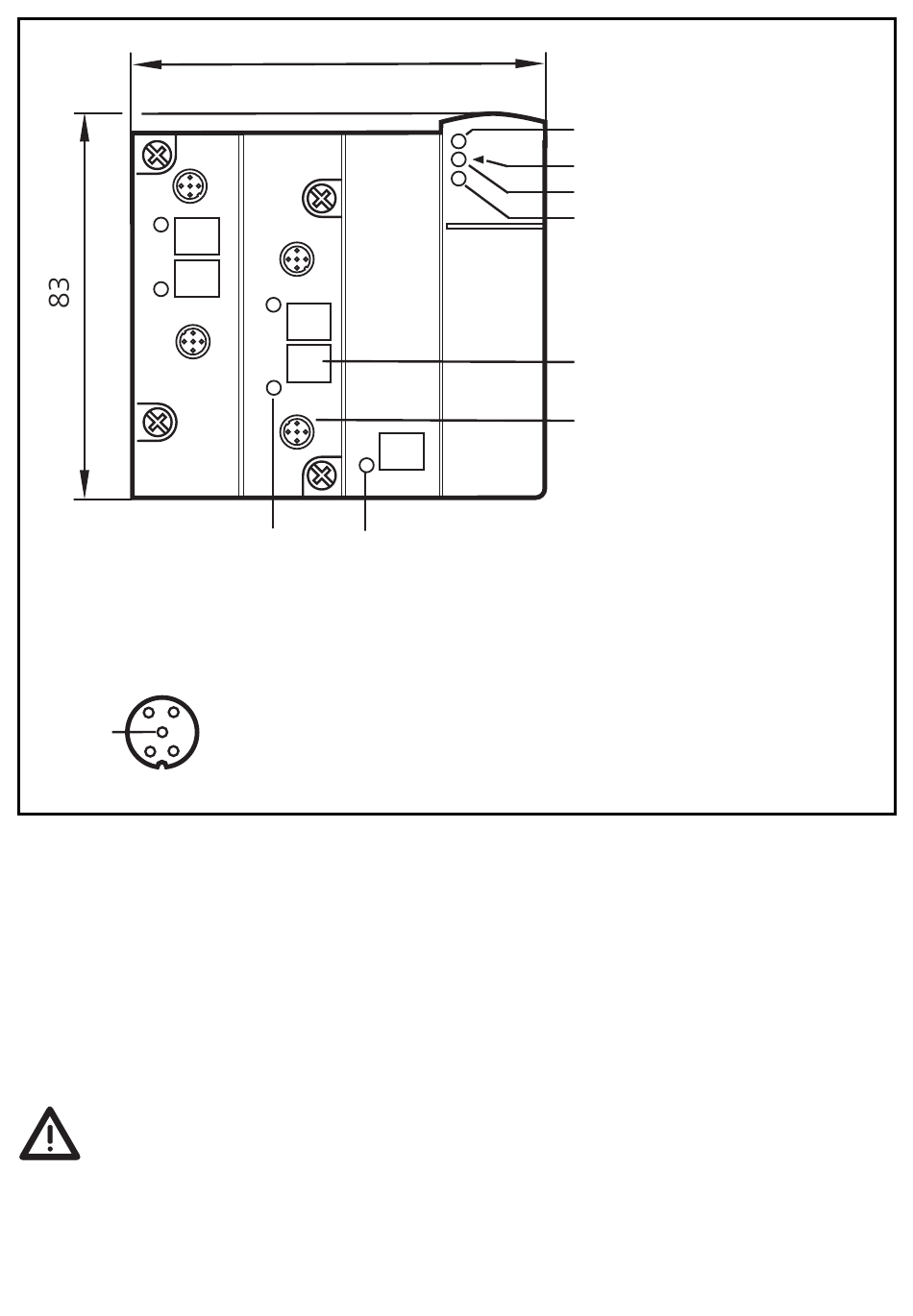

90
LED grün AUX
Pin 1: Sensorversorgung +24 V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0 V
Pin 4: AI- Analogeingang 0 V
Pin 5: Funktionserde
LED Infrarot-Empfänger
Fixierung IR-Adapter
LED rot FAULT
LED grün PWR
Beschriftungsfeld
M12 Buchse
