Mesure de tension AC2517

Le bit de paramètre P0 n'a pas d'importance pour le module AC2517!

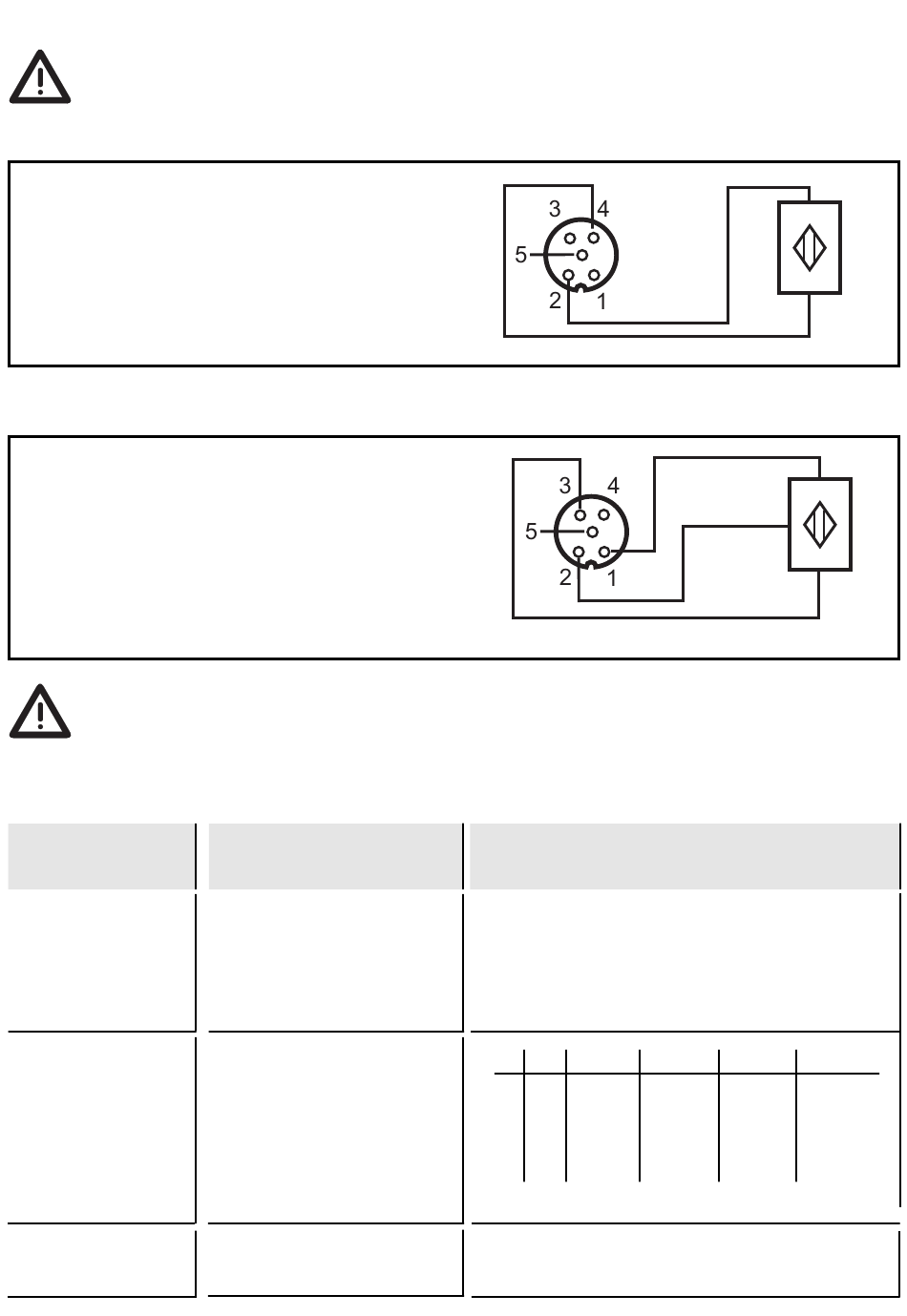

Raccordement d'un capteur 2 fils sans alimentation propre
broche 1: alimentation capteurs +24 V
broche 2: AI+ entrée analogique
broche 3: alimentation capteurs 0 V
broche 4: AI- entrée analogique 0 V
broche 5: terre fonctionnelle
Raccordement d'un capteur 3 fils sans alimentation propre
broche 1: alimentation capteurs +24 V
broche 2: AI+ entrée analogique
broche 3: alimentation capteurs 0 V
broche 4: AI- entrée analogique 0 V
broche 5: terre fonctionnelle
Si un capteur 3 fils sans alimentation propre est raccordé, le
shunt entre la broche 3 et la broche 4 doit être crée en externe!
Paramétrage des modules analogiques
Bits de
paramètres
P0
(ne pas utilisé
pour AC2517)
P1, P2
P3
22
Désignation
Sélection
2/3 fils / 4 fils
activation des voies
défaut de périphérie
Description
1 fonctionnement 2/3 fils (shunt actif)
0 fonctionnement 4 fils (shunt inactif)
P1 P2 voie1 voie2 voie3 voie4
0 0
actif non actif non actif non actif
0 1
actif
1 0
actif
1 1
actif
1 affichage défaut de périphérie actif
0
affichage défaut de périphérie non actif
U+
U-
U+
entrée analog.
tension
U-
actif non actif non actif
actif actif non actif
actif actif actif
