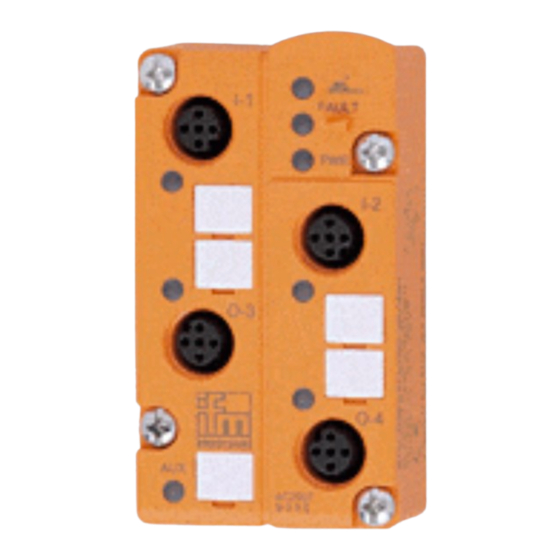

IFM Electronic AC2507 Notice De Montage
  1. Manuels
  2. Marques
  3. IFM Electronic Manuels
  4. Unités de contrôle
  5. AC2507
  6. Notice de montage
IFM Electronic AC2507 Notice De Montage

IFM Electronic AC2507 Notice De Montage

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2507

Publicité

Table des Matières
loading

Manuels Connexes pour IFM Electronic AC2507

Sommaire des Matières pour IFM Electronic AC2507

  • Page 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2507...

  • Page 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung • AS-i-Profil S-3.0.E • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder Montage Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm. Technische Daten Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.
  • Page 3 LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter LED grün PWR 4x LED1 gelb Spannungs- versorgung o.k Buchse M12 LED grün AUX Hilfsspannung Ausgänge Eingänge M12-Buchse M12-Buchse Schaltausgang + Sensorversorgung L+ Externe Spannung - Sensorversorgung L- n.c. 1,2,5 Dateneingang n.c. Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.
  • Page 4 Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden. In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

  • Page 5: Function And Features

    Function and features • AS-i profile: S-3.0.E • maximum number of modules per master: 31 • AS-interface version 2.1 Operating and display elements LEDs fixture infrared adapter 4 sockets M12 labels Mounting Mount the module onto the wired module lower part of the AS-i net- work, tightening torque 0.8Nm.
  • Page 6 LED3 infrared reciever LED2 red FAULT fixture infrared adapter LED green 4x LED1 yellow PWR sensor supply o.k 4 sockets M12 LED green AUX auxiliary voltage outputs inputs socket M12 socket M12 switching output + sensor supply L+ external voltage - sensor supply L- not connected 1,2,5...
  • Page 7 If the mounted and wired module is used with the FC-E lower part AC5011 (with addressing socket), it can be addressed via the addres- sing cable (E70213). If it is used with the FC-E lower part AC5003 (without addressing socket) the module must first be addressed via the addressing unit AC1144 and then mounted onto the lower part.

  • Page 8: Fonctionnement Et Caractéristiques

    Fonctionnement et caractéristiques • Profil AS-i S-3.0.E • nombre maximal de modules par maître: 31 • version AS-interface 2.1 Eléments de service et d’indication LEDs fixation adaptateur infrarouge 4 prises M12 étiquettes Montage Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

  • Page 9: Adressage

    LED3 récepteur infrarouge LED2 rouge FAULT fixation adaptateur infrarouge LED verte PWR 4x LED1 jaunes alimentation capteur o.k 4 prises M12 LED verte tension auxiliaire sorties entrées prise M12 broche prise M12 broche sortie de commutation + alimentation capteur L+ tension externe - alimentation capteur L- n.c.

  • Page 10: Adressage Infrarouge

    Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cor- don d'adressage (E70213). Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage) il doit d'abord être adressé...
