Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2526

Publicité

Table des Matières
loading

Manuels Connexes pour IFM Electronic AC2526

Sommaire des Matières pour IFM Electronic AC2526

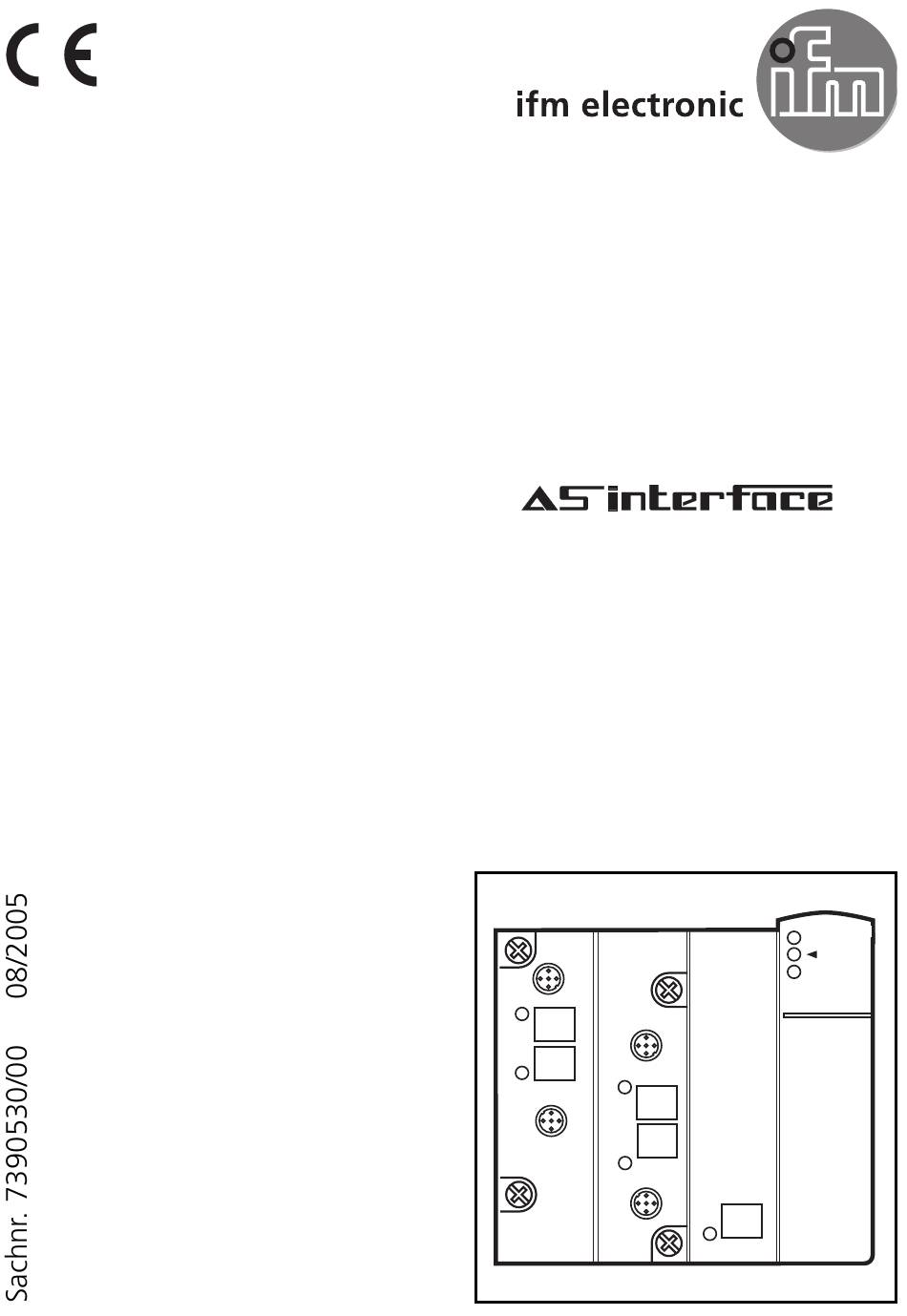

  • Page 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2526...

  • Page 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS-Interface zum AS-i Master. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz. Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1. •...

  • Page 3: Elektrischer Anschluß

    LED Infrarot-Empfänger Fixierung IR-Adapter LED rot FAULT LED grün PWR Beschriftungsfeld M12 Buchse LED grün AUX 4x LED gelb Analogeingänge Pin 1: Sensorversorgung +24V Pin 2: AI+ Analogeingang Pin 3: Sensorversorgung 0V Pin 4: n.c. Pin 5: Funktionserde Elektrischer Anschluß Das Analogmodul wird über die standardisierte EMS (Versorgung aus AS-i) oder aus der E-EMS (Versorgung aus ext.
  • Page 4 Strommessung Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul. Anschlußbelegung eines 2-Draht-Sensors ohne eigene Versorgung Pin 1: Sensorversorgung +24V Pin 2: AI+ Analogeingang Pin 3: Sensorversorgung 0V Pin 4: n.c. Pin 5: Funktionserde analog in Strom Anschlußbelegung eines 2-Draht-Sensors mit eigener Versorgung Pin 1: Sensorversorgung +24V Pin 2: AI+ Analogeingang...
  • Page 5 Parametrierung der Analogmodule Parameterbit Bezeichnung Beschreibung 2-/ 3-Leiter Betrieb P1 P2 Kanal1 Kanal2 Kanal3 Kanal4 Kanalfreigabe P1, P2 Peripheriefehler Peripheriefehleranzeige aktiv Peripheriefehleranzeige nicht aktiv Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED gelb AI-1...AI aus: kein Sensor angeschlossen (mindestens eine LED blinkt, da über das Parameterbit P1/P2 (Kanalfreigabe) nicht...
  • Page 6 Messbereich der Analogeingangsmodule Die Meßbereiche und deren Bedeutung entnehmen Sie bitte den fol- genden Tabellen: Analogeingangsmodul 4 ... 20mA Bereich Einheiten Einheiten LED AI1...AI4 Bedeutung 4 ... 20mA dez. hex. Analog < 1mA 32767 7FFF blinkt Drahtbruch 1mA ... 3,999mA 1000 ...
  • Page 7 Übertragungszeit der Analogwerte Die Übertragungszeit der Analogwerte hängt einerseits von der Wand- lungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab. Beispielrechnung: Übertragungszeit von 2 Analogkanälen Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt 120ms.

  • Page 8: Function And Features

    Function and features The slave converts analogue input signals and transfers them to the AS-i master via the AS-Interface. The AS-i module operates as a slave with bidirectional data transfer in the AS-i network. The data transfer to the host is asynchronous according to the AS-i pro- file S-7.3 and the AS-i specification V2.1.

  • Page 9: Electrical Connection

    LED infrared reciever fixture infrared adapter LED red FAULT LED green PWR label M12 socket LED green AUX 4x LED yellow analogue inputs Pin 1: sensor supply +24V Pin 2: AI+ analogue input Pin 3: sensor supply 0V Pin 4: not connected Pin 5: functional earth Electrical connection The analogue module is connected to the AS-Interface via the stan-...

  • Page 10: Current Measurement

    Current measurement For all the following wiring diagrams the indicated pin connection refers to the analogue module. Connection of a 2-wire sensor without own supply Pin 1: sensor supply +24V Pin 2: AI+ analogue input Pin 3: sensor supply 0V Pin 4: not connected Pin 5: functional earth analogue in...
  • Page 11 Parameter setting of the analogue modules Parameter bit Designation Description 2-/ 3-wire operation P1 P2 channel1 channel2 channel3 channel4 channel activation P1, P2 periphery fault periphery fault indication active periphery fault indication not active Operation Check the safe functioning of the unit. Display by LEDs: •...
  • Page 12 Measuring range of the analogue input modules The measuring ranges, the states of the LEDs and their meaning are indicated in the following tables: Analogue input module 4 ... 20mA Range Units Units LED AI1...AI4 Meaning 4 ... 20mA dec. hex.
  • Page 13 Transmission time of the analogue values The transmission time of the analogue values depends on the conver- sion time of the analogue signals into digital signals in the AS-i modu- le and on the transmission time via the AS-Interface. Example: Transmission time of 2 analogue channels The conversion time for 2 analogue input signals into digital signals is 120ms.

  • Page 14: Fonctionnement Et Caractéristiques

    Fonctionnement et caractéristiques L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i. La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la spécification AS-i V2.1.

  • Page 15: Raccordement Électrique

    LED récepteur infrarouge fixation adaptateur infrarouge LED rouge FAULT LED verte PWR étiquettes prise M12 LED verte AUX 4x LED jaune entrée analogique broche 1: alimentation capteurs +24V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0V broche 4: n.c. broche 5: terre fonctionnelle Raccordement électrique Le module analogique est raccordé...

  • Page 16: Mesure De Courant

    Mesure de courant Pour tous les raccordements suivants le raccordement indiqué se réfè- re au module analogique. Raccordement d'un capteur 2 fils sans alimentation propre broche 1: alimentation capteurs +24V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0V broche 4: n.c.

  • Page 17: Paramétrage Des Modules Analogiques

    Paramétrage des modules analogiques Bits de Désignation Description paramètres fonctionnement 2/3 fils P1 P2 voie1 voie2 voie3 voie4 actif non actif non actif non actif activation des voies P1, P2 actif actif non actif non actif actif actif actif non actif actif actif actif...
  • Page 18 Plage de mesure des modules de sortie analogiques Les plages de mesure et leur signification sont indiqués dans les tableaux suivants: Module d’entrée analogiques 4 ... 20mA Plage Unités déc. Unités hexa LED AI1...AI4 Signification 4 ... 20mA analogique < 1mA 32767 7FFF clignote...
  • Page 19 Temps de transmission des valeurs analogiques Le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux numériques en signaux analogiques dans le module AS-i et du temps de transmission via l'interface AS-i. Exemple: Temps de transmission de 2 voies analogiques Le temps de conversion pour 2 signaux d'entrée analogiques en sig- naux numériques est de 120ms.
