Montage- und Betriebsvorschrift
KAPITEL 6

INSTALLATION

n
n
m
HINWEIS
m
HINWEIS
EC-Rohrventilatoren – RR EC
Alle nachfolgenden Informationen und Anweisungen sind nur für eine
autorisierte Elektrofachkraft bestimmt!
6 .0

Lieferumfang/Konstruktiver Aufbau

Die Radial-Rohrventilatoren RR EC bestehen aus einem Gehäuse, einem Laufrad, einem Elektromotor und der zuge-
hörigen Befestigung des Motors im Gehäuse. Außen befindet sich zum Anschluss der Netz- und Steuerleitungen ein
Klemmenkasten. Die Ventilatoren werden als vollständig montierte Einheit zur Verfügung gestellt. Entnehmen Sie die
RR EC..Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmut-
zungen beim Transport sowie auf der Baustelle zu vermeiden.
m VORSICHT
An scharfen Kanten können Sie sich schneiden oder abschürfen . Beim Auspacken Sicherheitshandschuhe tragen!
6 .1

Vorbereitung zur Installation

m VORSICHT
An scharfen Kanten können Sie sich schneiden oder abschürfen . Beim Prüfen des Freilaufs des Laufrades Sicher-
heitshandschuhe tragen!
Der Ventilator wird serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Er kann in beliebiger Lage eingebaut
werden. Die Installation und Inbetriebnahme sollte erst nach Abschluss aller anderen Gewerke und nach der Endreini-
gung erfolgen, um Beschädigungen und Verschmutzung des Lüftungsgerätes zu vermeiden.
Nach Entfernen der Verpackung und vor Montagebeginn sind folgende Punkte zu überprüfen:
– liegen Transportschäden vor,
– gebrochene bzw. verbogene Teile
– Freilauf des Laufrades
Wird das Laufrad von Hand gedreht, macht sich durch die Dauermagneten ein leichter Widerstand bemerkbar .
Dies ist technisch bedingt und stellt keine Fehlfunktion dar .
6 .2 Installation
Beim Einbau ist auf Unterbindung von Körperschallübertragung zu achten. Hierzu, z.B. beim Zwischensetzen in Rohr-
leitungen Befestigungs-Verbindungsmanschetten BM.. (Abb.2) (s.a. Zubehör Punkt 3.1) verwenden.
Die Montagekonsole MK 4 (Abb.3/4) (s.a. Zubehör, Punkt 3.1) bildet ein einfaches und praktisches Mittel zur Befesti-
gung des Ventilators an Wand- bzw. Deckenelementen. Auch hier ist zur Verhinderung von Körperschallübertragungen
eine elastische Unterlage zwischen Wand und MK vorzusehen. Bei Rohreinbau ist darauf zu achten, dass vor und hinter
dem Ventilator eine ausreichend lange gerade Rohrstrecke vorgesehen wird, da sonst mit erheblichen Leistungsminde-
rungen und mit Geräuscherhöhungen zu rechnen ist.
HINWEIS!
Die volle Ventilatorleistung wird nur erreicht, wenn freie An- und Abströmung gegeben ist .
Für ausreichende Motorkühlung muss sichergestellt sein, dass eine Mindest-Luftströmungsfläche von 20 % des Venti-
latorquerschnittes gegeben ist.

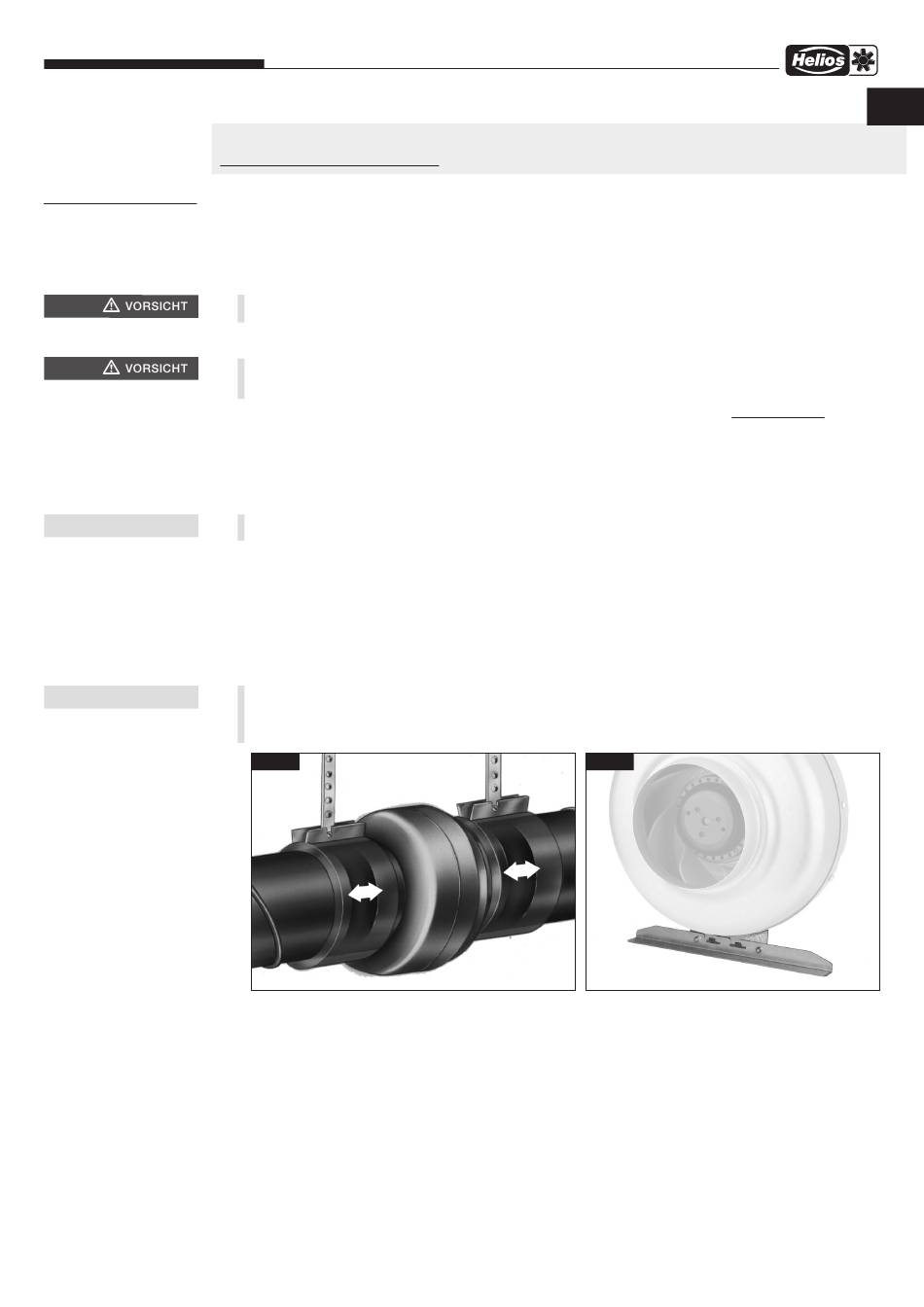

Abb .2 Abb .3
