Chapitre 2 : Montage et Câblage de la Carte Mère
Ce chapitre reprend les deux points de la procédure d'installation de la ProSYS à savoir :
Point 1 : Montage de la Carte mère, décrit ci-dessous
Point 2 : Câblage de la Carte mère, page 2-3
Point 1 : Montage de la Carte mère
La Carte mère de la ProSYS est livrée dans un boîtier métallique. Fixez le boîtier contre le mur et
placez la carte mère sur les points de fixation prévus à cet effet, comme vous pouvez le voir ci-
dessous.
Connecter le module d'extension du journal des
événements au panneau principal à l'aide du
bornier du BUS.
Pour assurer une bonne
autoprotection à
l'arrachement, la vis de la
protection anti-sabotage
doit être vissée dans le
mur jusqu'au contact de
la tête de la vis sur le mur
NOTE :
Pour répondre à la norme NF&A2P, seule cette
installation est approuvée.

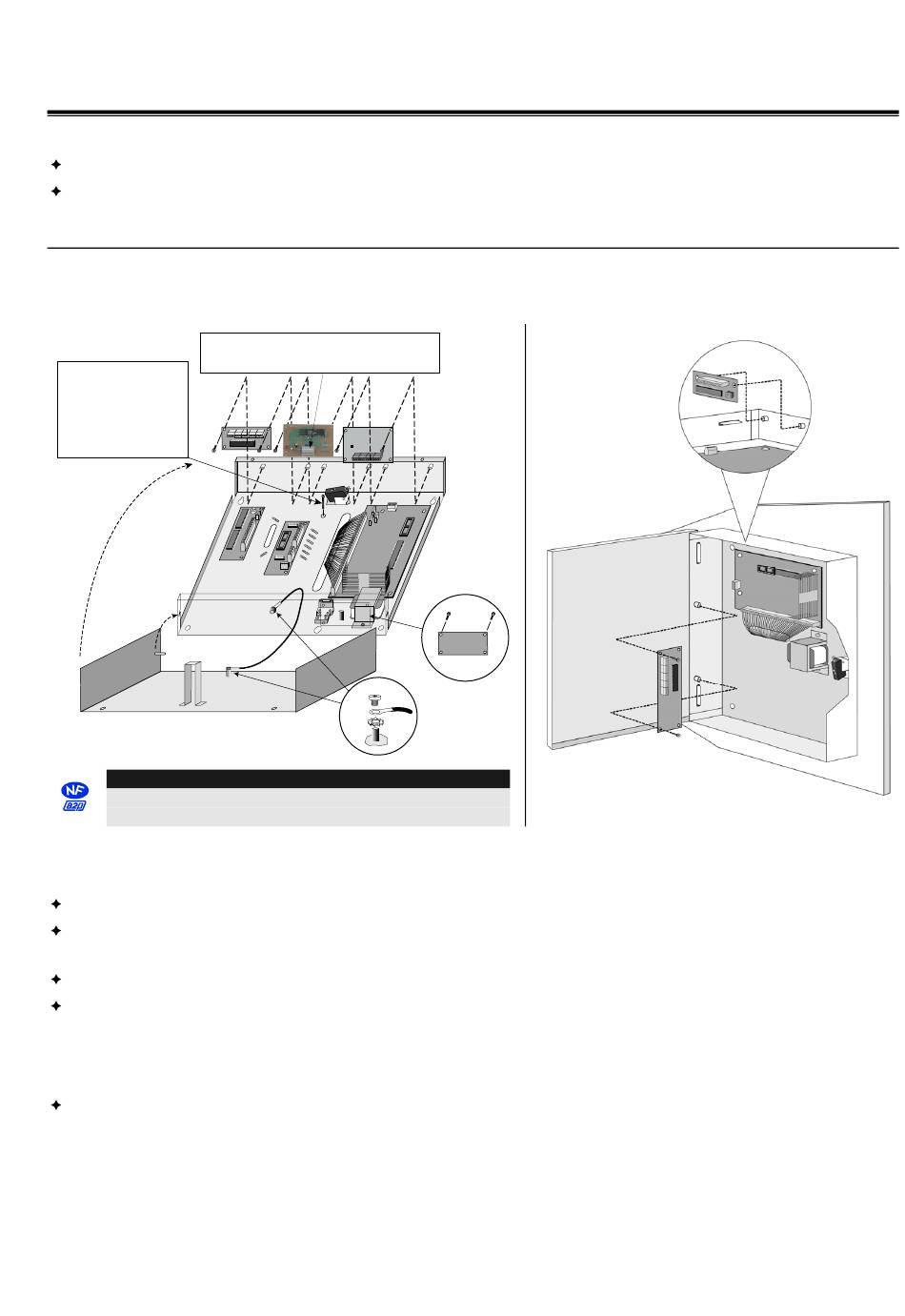

Figure 2 - 1 : Montage de la carte mère
L'endroit de fixation du boîtier doit :
Être sec.
Être dans le voisinage d'une source de tension secteur (qui doit être désactivée pendant le
montage).
Disposer d'un bon raccordement à la terre.
Donner accès à la ligne téléphonique du client.
Mesures de précaution
Pendant le placement de la carte mère vous devez observer les mesures de précaution ci-dessous :
Lorsque vous démarrez le système, la tension du secteur est présente sur la carte mère. Pour
éviter l'électrocution, vous devez désactiver toutes les sources de tension (transformateur CA et
batterie) et déconnecter la liaison téléphonique avant de commencer l'entretien ou les
raccordements. La tension du secteur ne peut être raccordée que sur le connecteur prévu à cet
effet (connecteur séparé à côté du transfo avec fusible inclus).
EFP
POWER
Manuel d'installation et de Programmation
2-1
