Éléments, commandes et connecteurs
11. Connecteur Entrée micro
12. Connecteur Sortie ligne audio
13. Connecteur Entrée ligne audio
14. Connecteur USB de type A (3)
15. Connecteur USB de type B
16. Connecteur Ethernet (SFP+) porte-cartes (2) pour interface réseau optique de 10 Gigabits
17. Bouton poussoir
Les raccordements en 5 V sont spécifiquement destinés à l'alimentation d'une extension DVI
externe.
Aucun autre usage des connecteurs +5 V n'est autorisé.
Chaque connecteur +5 Vout est raccordé à la prise jack la plus proche, mais chaque paire est
indépendante (500 mA max.).
Si une paire DVI est désactivée (consultez "Courant de sortie", page 26), le connecteur n'est pas
alimenté, de même que la prise jack raccordée au connecteur DVI.

2.4 Affectations des broches des connecteurs

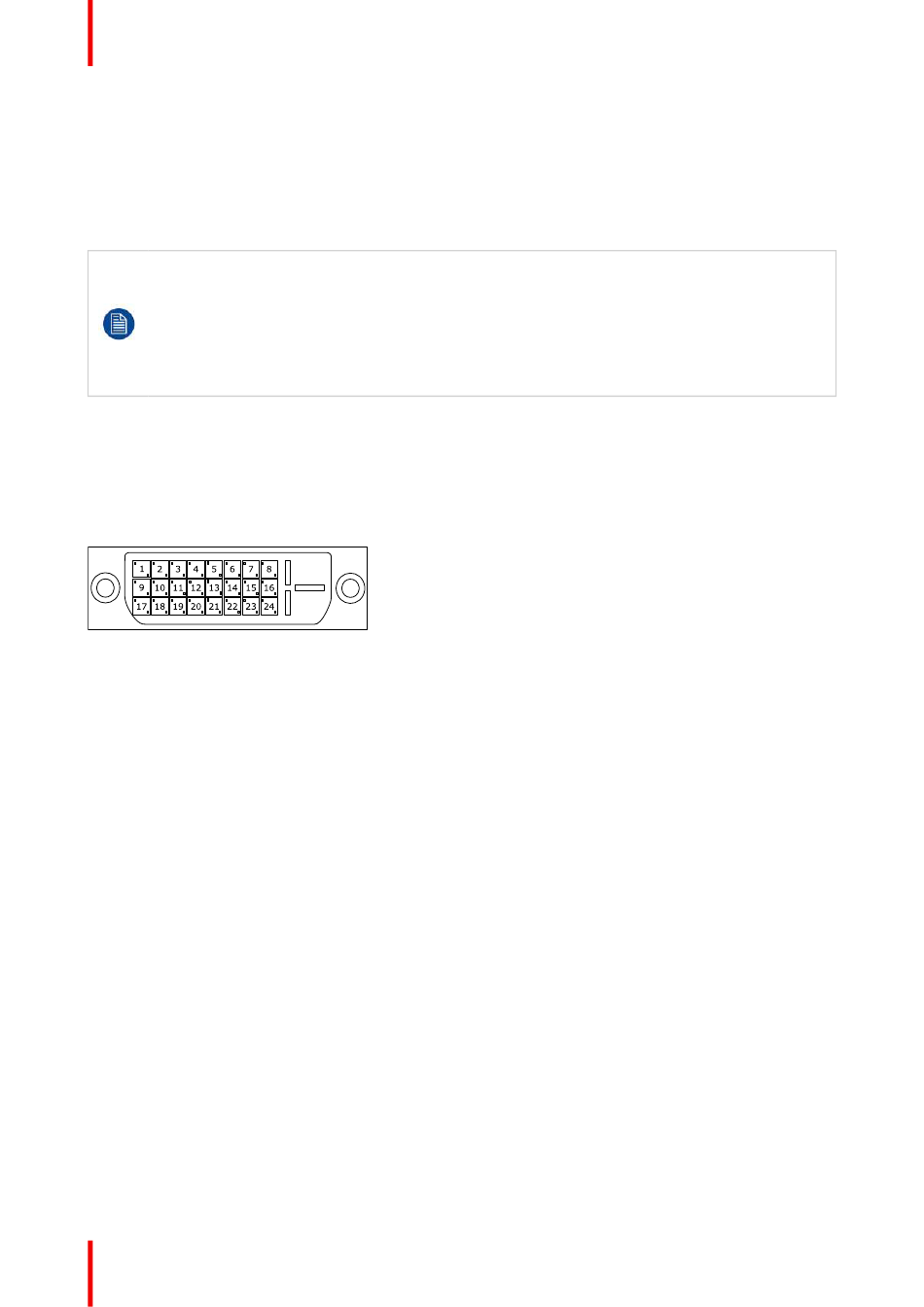

2.4.1 Connecteur DVI–2
Vue d'ensemble
Image 2-4
Bro- Fonction
che
1 D2_Rx- (T.M.D.S.)
2 D2_Rx+ (T.M.D.S.)
3 Masse (blindage données 2)
4 D4_RX- (T.M.D.S.)
5 D4_RX+ (T.M.D.S.)
6 SCL (pour DDC)
7 SDA (pour DDC)
8 N.C.
9 D1_Rx- (T.M.D.S.)
10 D1_Rx+ (T.M.D.S.)
11 Masse (blindage données 1)
12 D3_RX- (T.M.D.S.)
13 D3_RX+ (T.M.D.S)
14 +5 V en entrée (depuis le système source vidéo)
15 Masse
16 +5 V pour alimentation des extensions DVI
17 D0_Rx- (T.M.D.S.)
18 D0_Rx+ (T.M.D.S.)
19 Masse (blindage données 0)
20 D5_RX- (T.M.D.S.)
21 D5_RX+ (T.M.D.S.)
22 Masse (blindage horloge)
23 CK_Rx+ (T.M.D.S.)
24 CK_Rx- (T.M.D.S.)
12 K5902100FR (451920611745FR) /04 MDSC-8258 MNA
