  • Page 1 MDSC-8258 Guide de l’utilisateur (451920611507FR) K5902088FR/06 01/12/2017...
  • Page 2 Barco NV Beneluxpark 21, 8500 Kortrijk, Belgium Tél.: +32 56.23.32.11 Fax: +32 56.26.22.62 Support: www.barco.com/en/support Rendez nous visite sur le web: www.barco.com Registered address: Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Tél.: +32 56.23.32.11 Fax: +32 56.26.22.62 Support: www.barco.com/en/support Rendez nous visite sur le web: www.barco.com...

  • Page 3: Table Des Matières

    Explication des symboles ..................37 (451920611507FR) K5902088FR MDSC-8258 01/12/2017...
  • Page 4 Protocole RS-232 .................... . 45 (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 5: Bienvenue

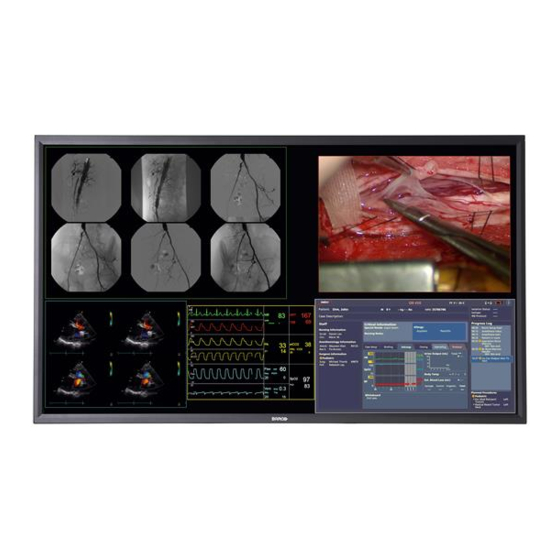

    être affichées et librement positionnées à l’écran, lorsque traitées par un moteur graphique adéquat. Le MDSC-8258 fournit une résolution d’écran de 8 MP, une luminance élevée et accepte les entrées nu- mériques, conformément à la norme DVI, avec une résolution native de 3840 x 2160. Le MDSC-8258 peut fonctionner en liaison double.

  • Page 6: À Propos De Ce Guide De L'utilisateur

    Ce manuel fournit une assistance à l’utilisateur lors de l’installation, de la configuration et de l’utilisation de l’écran MDSC-8258. Selon la version spécifique qui a été acquise, certaines fonctionnalités et options décrites dans le présent document sont susceptibles de ne pas s’appliquer à l’écran en possession de l’utilisateur.

  • Page 7: Éléments, Commandes Et Connecteurs

    2. ÉLÉMENTS, COMMANDES ET CONNECTEURS Vue avant Vue d’ensemble Image 2-1 1. Bouton Marche/Arrêt 2. Touche Entrée 3. Touche Bas 4. Touche Haut 5. Touche Échap. Un pavé numérique comportant 5 touches se trouve au bas de l’écran. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 8: Vue Arrière

    1. Orifices des vis de la fixation VESA 2. Emplacement du connecteur Vue des connecteurs Connecteurs Image 2-3 Broche de protection (masse) Connecteur d’entrée d’alimentation Connecteur 4 pour double liaison DVI-D Connecteur +5 Vout Connecteur 3 pour double liaison DVI-D (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 9: Affectations Des Broches Des Connecteurs

    Masse (blindage données 2) D4_RX- (T.M.D.S.) D4_RX+ (T.M.D.S.) SCL (pour DDC) SDA (pour DDC) N.C. D1_Rx- (T.M.D.S.) D1_Rx+ (T.M.D.S.) Masse (blindage données 1) D3_RX- (T.M.D.S.) D3_RX+ (T.M.D.S) +5 V en entrée (depuis le système source vidéo) Masse (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 10: Connecteur Dvi-2

    +5 V en entrée (depuis le système source vidéo) Masse +5 V pour alimentation des extensions DVI D0_Rx- (T.M.D.S.) D0_Rx+ (T.M.D.S.) Masse (blindage données 0) D5_RX- (T.M.D.S.) D5_RX+ (T.M.D.S.) Masse (blindage horloge) CK_Rx+ (T.M.D.S.) CK_Rx- (T.M.D.S.) (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 11: Connecteur Dvi-3

    D0_Rx- (T.M.D.S.) D0_Rx+ (T.M.D.S.) Masse (blindage données 0) D5_RX- (T.M.D.S.) D5_RX+ (T.M.D.S.) Masse (blindage horloge) CK_Rx+ (T.M.D.S.) CK_Rx- (T.M.D.S.) 2.4.4 Connecteur DVI–4 Vue d’ensemble Image 2-7 Broche Fonction D2_Rx- (T.M.D.S.) D2_Rx+ (T.M.D.S.) Masse (blindage données 2) (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 12: Connecteur Rs232

    Masse (blindage horloge) CK_Rx+ (T.M.D.S.) CK_Rx- (T.M.D.S.) 2.4.5 Connecteur RS232 Vue d’ensemble Image 2-8 Broche Fonction Non connecté Rx (piloté par l’hôte) Tx (piloté par l’écran) Non connecté Masse Non connecté Non connecté Non connecté Non connecté (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 13: Installation De L'écran

    1. Montez les ferrures sur l’écran à l’aide des vis fournies dans le kit d’accessoires. Vérifiez que le serrage des vis est correctement effectué à une valeur de couple de 4 N/m. 2. Déplacez l’écran en vous référant aux illustrations ci-dessous. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...
  • Page 14 3. Une fois la manutention terminée, vous pouvez retirer les ferrures et obturer les 8 orifices de vissage avec les 8 caches en plastique (version sans vitrage de protection) ou en utilisant les mêmes vis aux- quelles sont associés les joints toriques correspondants (version avec vitrage de protection). (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 15: Installation D'un Support Vesa

    1. Fixez fermement le bras ou le support de montage à l’écran en utilisant au minimum 6 vis (M6) signa- lées par les flèches rouges sur l’image ci-dessous. Les vis peuvent être insérées sur 8 mm au minimum et sur 11 mm au maximum. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 16: Raccordement Des Entrées Vidéo

    1. Raccordez la ou les sources vidéo disponibles à l’entrée (aux entrées) vidéo correspondantes au moyen du ou des câbles vidéo appropriés. Image 3-2 2. Sélectionnez l’entrée via le menu de réglage à l’écran ou le connecteur RS-232. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 17: Vue D'ensemble Des Entrées Possibles

    2. Branchez la prise de courant de l’adaptateur sur la prise d’alimentation de l’écran. Image 3-3 3. L’écran MDSC-8258 est équipé d’une broche de protection de masse supplémentaire. Si nécessaire, branchez la broche de protection sur une prise secteur raccordée à la masse au moyen d’un fil AWG18 (1,8 m / 6 pi de long max.).
  • Page 18 3. Installation de l’écran (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 19: Fonctionnement Quotidien

    • Le témoin DEL est ROUGE : l’écran est à l’état Veille. • Le témoin DEL est ROUGE (clignotant) : diagnostic d’erreur (PWS, températures du panneau). Le cas échéant, veuillez contacter le service d’assistance technique. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 20: Réglage De La Luminosité

    Utilisez la touche Haut ou Bas pour naviguer jusqu’à la page de menu souhaitée. • Lorsque la page de menu souhaitée est mise en surbrillance, appuyez sur la touche Entrée pour sélectionner l’élément de menu principal à mettre en surbrillance. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 21: Déverrouillage Du Menu De Réglage À L'écran

    1, 2, 3 et 4 (de gauche à droite). Par exemple, si le code de touche est « 4444 », vous devez appuyez quatre fois sur la touche 4, Échap. Si le mot de passe saisi est erroné, le message suivant apparaît à l’écran. WRONG PASSWORD! Le mot de passe par défaut est 1-3-3-4. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...
  • Page 22 4. Fonctionnement quotidien (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 23: Fonctionnement Avancé

    À propos du courant de sortie Cet élément permet d’activer ou de désactiver la sortie 5 Vdc sur la broche 16 de chaque connecteur DVI à l’alimentation, c’est-à-dire les clés électroniques de conversion du signal externe. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 24: Pour Activer Le Courant De Sortie

    Pour modifier la fonction de transfert 1. Affichez le menu principal de réglage à l’écran. 2. Naviguez jusqu’au menu Mode de sortie. 3. Accédez au sous-menu Mode de sortie. 4. Sélectionnez le réglage souhaité et confirmez. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 25: Menu Paramètre Utilisateur

    Pour modifier les paramètres utilisateur COULEUR : 1. Affichez le menu principal de réglage à l’écran. 2. Réglez le Mode de sortie sur COULEUR (Utilisateur) ; consultez "Menu Mode de sortie", page 22. 3. Naviguez jusqu’au menu Paramètre utilisateur. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 26: Paramètre Utilisateur (Valeurs Rvb)

    Lorsque le menu de réglage est à l’écran et qu’aucune touche n’est pressée, il disparaît une fois écoulée la durée d’affichage définie dans ce menu. Vous pouvez faire un choix parmi les valeurs suivantes : 10, (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 27: Délai De Mise En Veille De L'écran Lcd

    MOD : Modèle (identification du type commercial) • P/N : Numéro de référence du produit • S/N : Numéro de série • H/W : Version du matériel • F/W : Version du microcode • FDL : Version du microcode FPGA Dual Link (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 28: Pour Afficher Les Infos Relatives Au Produit

    Pour régler le verrouillage du menu de réglage à l’écran ; 1. Affichez le menu principal de réglage à l’écran. 2. Naviguez jusqu’au menu Service. 3. Accédez au sous-menu Service. 4. Changez l’état du verrouillage du menu de réglage à l’écran à votre convenance et confirmez. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 29: Informations Importantes

    Laissez autant de distance que possible entre le générateur électrochirurgical et les autres appareils électroniques (tels que les moniteurs). Un générateur électrochirurgical activé peut occasionner une in- terférence avec ces appareils. L’interférence peut activer le menu de réglage à l’écran de l’unité et ainsi compromettre la fonctionnalité de l’écran. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 30: Raccordement Électrique : Équipement Avec Alimentation Interne

    Ne recouvrez pas et n’obstruez pas les orifices de ventilation du capot de l’appareil. Lorsque vous l’ins- tallez dans une armoire ou dans tout autre lieu confiné, prévoyez un espace suffisant entre celui-ci et les parois de l’armoire. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 31: Avertissements Généraux

    Vous devez posséder une expertise suffisante pour installer cet appareil, en particulier pour détermi- ner la résistance du mur au poids de l’appareil. Veillez à confier l’ancrage de cet appareil sur le mur à des sous-traitants agréés de Barco et pensez toujours à la sécurité pendant son installation et son utilisation.

  • Page 32: Informations Relatives À L'environnement

    Pour plus d’informations sur le recyclage de ce produit, veuillez contacter votre mairie ou votre service municipal de traitement des déchets. Pour plus de détails, veuillez consulter le site Web de Barco à l’adresse suivante : http://www.barco.com/en/AboutBarco/weee Conformité à la directive RoHS pour la Turquie Türkiye Cumhuriyeti: AEEE Yönetmeliğine Uygundur.
  • Page 33 Barco. La RoHS de la Chine continentale est incluse dans la norme MCV du Ministère de l’Industrie et des Technologies de l’Information chinois, dans la section « Limites requises en matière de substances toxiques dans les produits électroniques de l’industrie de l’information ».

  • Page 34: Risque Biologique Et Retours

    PACS, d’anesthésiologie et les informations relatives au patient. Il n’est pas conçu pour établir un diagnostic. Pays de fabrication Le pays de fabrication du produit figure sur l’étiquette du produit (“Made in …”). (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 35: Coordonnées De L'importateur Local

    Émissions électromagnétiques L’MDSC-8258 est conçu en vue d’un emploi dans l’environnement électromagnétique (CEI 60601-1-2 4 édition) spécifié ci-après. Il incombe à l’acquéreur ou à l’utilisateur de l’MDSC-8258 de s’assurer qu’il sera utilisé dans un tel environnement. Test de contrôle des émissions Conformité...

  • Page 36: Immunité Électromagnétique

    Solliciter l’aide du concessionnaire ou d’un technicien expérimenté. Immunité électromagnétique L’MDSC-8258 est conçu en vue d’un emploi dans l’environnement électromagnétique (CEI 60601-1-2 4 édition) spécifié ci-après. Il incombe à l’acquéreur ou à l’utilisateur de l’MDSC-8258 de s’assurer qu’il sera utilisé dans un tel environnement. Test d’immunité...
  • Page 37 émetteurs RF fixes, telles que déterminées dans une étude électromagnétique sur site, doivent être inférieures au niveau de conformité dans chaque plage de fréquence. Des interférences peuvent se produire au voisinage d’appareils portant le symbole : (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 38: Distance De Séparation Recommandée

    émetteurs radioélectriques fixes, une étude électromagnétique du site doit être envisagée. Si l’intensité du champ de l’emplacement où l’MDSC-8258 est utilisé s’avère supérieure au niveau de conformité RF mentionné ci-dessus, il convient d’observer l’MDSC-8258 pour s’assurer de son fonctionnement normal. Si des performances anormales sont observées, il convient de prendre des mesures supplémentaires, telles que la réorientation de l’MDSC-8258 ou sa réinstallation dans un environnement différent.

  • Page 39: Nettoyage Et Désinfection

    CONFORMÉMENT AUX NORMES ANSI/AAMI AS60601-1 :2005/(R)2012, CSA CAN/CSA-C222.2 NO. 60601-1:14 Indique que l’appareil est agréé conformément aux règlements UL Demko. Indique que l’appareil est agréé conformément aux règlements CCC. Indique que l’appareil est agréé conformément aux règlements VCCI. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...
  • Page 40 à respecter pour que l’écran fonctionne conformément aux spécifications. Indique le numéro de série de l’appareil. Indique la référence de l’appareil ou la référence catalogue 5. Les valeurs xx et yy sont données dans le paragraphe consacré aux caractéristiques techniques. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 41: Symboles Présents Sur La Boîte

    Indique le poids de la boîte et qu’elle doit être transportée par deux personnes. xx-yy xx-yy Kg xx-yy Indique que la boîte ne doit pas être ouverte avec un couteau, un cutter ou tout autre objet coupant. (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 42: Déclaration De Non-Responsabilité

    Si vous découvrez des erreurs, n’hésitez pas à nous les signaler. Les produits logiciels Barco sont la propriété de Barco. Ils sont distribués sous copyright par Barco NV ou Barco Inc., pour être utilisés exclusivement dans le respect des termes spécifiques du contrat de licence du logiciel conclu entre Barco NV ou Barco Inc.
  • Page 43 Garantie 2 ans Température de 10 à 35 °C pour de bonnes performances/0 à 40 °C en toute sécurité fonctionnement Température de stockage -20 à +60 °C Humidité de fonctionnement 10 à 90 % (sans condensation) (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 44: Dimensions

    6. Informations importantes Humidité de stockage 10 à 90 % (sans condensation) Altitude de fonctionnement 3000 m max. Altitude de stockage 12000 m max. Dimensions 1318.5 459.25 459.25 Image 6-1 Dimensions MDSC-8258 (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 45: Informations Relatives Aux Licences Open Source

    Une liste des composants logiciels Open Source utilisés est disponible dans le CFUL applicable, acces- sible par l’intermédiaire de la section « My Barco » du site Web Barco ou via d’autres sources (en ligne). Les droits d’auteur attachés à chaque composant logiciel Open Source appartiennent à leur titulaire initial respectif, à...
  • Page 46 à Barco de vous fournir ce code source correspondant sur un support matériel, auquel cas Barco vous facturera les frais réels incombant à un tel service, tels que les frais associés au support, à l’expédition et à la manipulation. Vous pouvez faire usage de cette possibilité en envoyant une demande écrite à...

  • Page 47: Paramètres De Communication

    40 et 700 (cd²/m). 2) Gestion des entrées : PC > moniteur : <ESC>i « crt » où « crt » a la signification suivante : (caractère) Action <CR> Interrogation Sélectionner l’entrée DVI 1-3 Sélectionner l’entrée DVI 2-4 (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 48: 3B) Activer/Désactiver Le Verrouillage Des Touches

    O dans la séquence de commande est la lettre « o » en majuscule. 4b) Régler la fonction de transfert : PC > moniteur : <ESC> O (caractère) moniteur > PC : <ACK> où (caractère) a la signification suivante : (451920611507FR) K5902088FR MDSC-8258 01/12/2017...
  • Page 49 6a) Accéder à l’état d’alimentation du moniteur : PC > moniteur : <ESC> S <CR> moniteur > PC : « crt » <ACK> où (caractère) a la signification suivante : (caractère) Moniteur sous tension / hors tension 0 (zéro) HORS TENSION SOUS TENSION (451920611507FR) K5902088FR MDSC-8258 01/12/2017...

  • Page 50: Code De Verrouillage Des Touches

    9) Heures de fonctionnement du moniteur : PC > moniteur : <ESC> rWH <CR> moniteur > PC : « chaîne » <CR><LF> où « chaîne » est une chaîne ASCII indiquant le nombre d’heures de fonctionnement (par exemple : « 67 »). (451920611507FR) K5902088FR MDSC-8258 01/12/2017...
