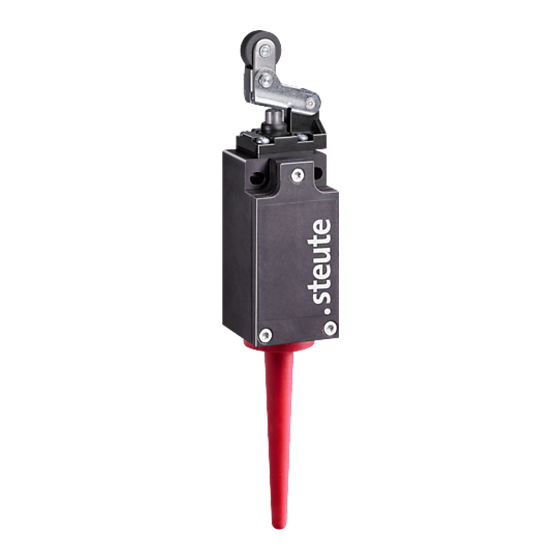

RF 95 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmungsgemäßer Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt. Es
entspricht der Richtlinie der Europäischen Union für Funkanlagen
2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada und
Mexiko bestimmt. Es entspricht den Anforderungen der FCC-Regeln
und der IC-Regeln, RSS-210. Es hat eine Zulassungsnummer für die
mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.
Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Die Übertragung erfolgt auf einer
Frequenz von 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada, Mexiko)
oder 917,0 MHz (Brasilien) oder 916,5 MHz (Japan). Der Empfänger
muss das Funkprotokoll der sWave ® -Funktechnologie unterstützen.
Befestigung und Anschluss
Den Funkschalter auf einer ebenen Fläche befestigen. Der Funkschal-
ter ist gemäß der in der Montage- und Anschlussanleitung des Emp-
fängers beschriebenen Inbetriebnahme einzulernen. Die Reichweite
hängt stark von den örtlichen Gegebenheiten ab. So kann das Funksi-
gnal stark von leitfähigen Materialien beeinträchtigt werden. Dies gilt
auch für dünne Folien wie z.B. Aluminium-Kaschierung auf Dämmma-
terialien.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein so-
genannter Funkschatten. Zwar können Funkwellen Wände durchdrin-
gen, doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld (LR):
Sichtverbindung freies Feld (ULR):
Sichtverbindung freies Feld (SW922 LR):
Sichtverbindung freies Feld (SW922 ULR):
Sichtverbindung im Innenbereich (LR):
Sichtverbindung im Innenbereich (ULR):
Sichtverbindung im Innenbereich (SW922 LR):
Sichtverbindung im Innenbereich (SW922 ULR): ca. 25 m
Hinweise
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden da sonst dieses Signal unterdrückt wird.
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. steute übernimmt keine Haftung für
Empfehlungen, die durch diese Beschreibung gegeben oder impliziert
werden. Aufgrund dieser Beschreibung können keine neuen, über die
allgemeinen steute-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Betätiger auf Leichtgängigkeit prüfen.
2. Entfernen von Schmutzresten.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Gehäuse mit Haushaltsreinigern
reinigen. Keine Druckluft verwenden, um zu reinigen.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.
English
Intended use
The device of type SW868 is intended for use(in the European Union.
It complies with the European Union's Directive 2014/53/EU (RED) for
radio equipment.
The device of type SW915 is intended for use in Canada, USA, and Mex-
90...100 %
ico. It complies with the requirements of FCC Rules and IC Rules, RSS-
65...95 %
210. It has an approval number for the Mexican states.
The device of type SW917 is intended for use in Brazil. It complies with
10...90 %
the requirements of Resolucão 242/2000.
0...10 %
The device of type SW922 is intended for use in Japan. It complies with
the requirements of ARIB STD-T108.
ca. 450 m
The one channel wireless switch is used to switch electrical loads via
ca. 700 m
radio transmission. The transmission is carried out at a frequency of
ca. 150 m
868.3 MHz (EU) or 915.0 MHz (USA, Canada, Mexico) or 917.0 MHz (Bra-
ca. 230 m
zil) or 916.5 MHz (Japan). The receiver must conform to the protocol of
the sWave ® wireless technology.
1 /16
ca. 40 m
ca. 50 m
ca. 20 m
