RF 95 SW868/SW915/SW917/EN868
//
Montage- und Anschlussanleitung / Funk-Befehlsgeräte
Mounting and wiring instructions / Wireless command devices
Instructions de montage et de câblage / Organes de commande sans fil
Istruzioni di montaggio e collegamento / Dispositivi di comando wireless
Instruções de montagem e instalação / Dispositivos de comando sem fio
Инструкция по монтажу и подключению / Радиокомандоаппараты
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 2 Befestigungsmuttern, 1 Montage- und Anschlussanleitung,
Kartonage.
Bestimmungsgemäßer Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt. Es
entspricht der Richtlinie der Europäischen Union für Funkanlagen
2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada und
Mexiko bestimmt. Es entspricht den Anforderungen der FCC-Regeln
und der IC-Regeln, RSS-210. Es hat eine Zulassungsnummer für die
mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.

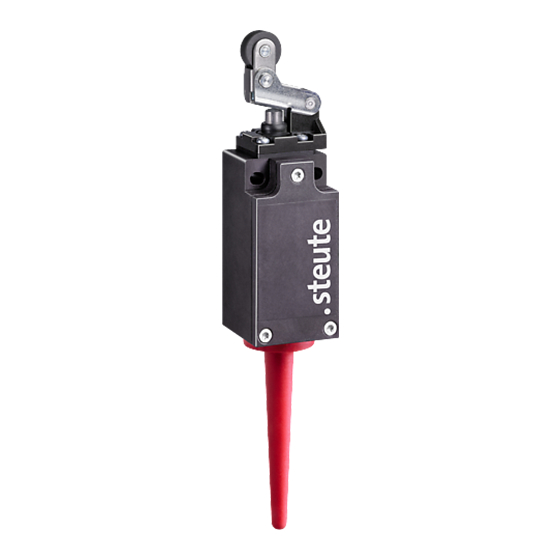

Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Die Übertragung erfolgt auf einer
Frequenz von 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada, Mexiko)
oder 917,0 MHz (Brasilien). Der Empfänger muss das steute Wire-
less-Protokoll der steute-Module unterstützen. Die steute Funk-Be-
fehlsgeräte ermöglichen die Umsetzung der batterielosen Funküber-
tragung eines Tastersignales auf Basis der steute sWave ® Funktech-
nik. Die dazu benötigte Energie wird von einem elektrodynamischen
Energiewandler erzeugt.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät ist gemäß
der in der Montage- und Anschlussanleitung des Empfängers be-
schriebenen Inbetriebnahme einzulernen. Die Reichweite hängt stark
von den örtlichen Gegebenheiten ab. So kann das Funksignal stark von
leitfähigen Materialien beeinträchtigt werden. Dies gilt auch für dünne
Folien wie z.B. Aluminiumkaschierung auf Dämmmaterialien.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen
handelt, wird das Signal auf dem Weg vom Sender zum Empfänger
gedämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein soge-
nannter Funkschatten. Zwar können Funkwellen Wände durchdringen,
doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld (LR):
Sichtverbindung freies Feld (ULR):
Sichtverbindung im Innenbereich (LR):
Sichtverbindung im Innenbereich (ULR):
Sicherheit
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
durchgeführt werden. Das Gerät nicht in Verbindung mit Geräten be-
nutzen, die direkt oder indirekt gesundheits- oder lebenssichernden
Zwecken dienen oder durch deren Betrieb Gefahren für Menschen,
Tiere oder Sachwerte entstehen können.
Hinweise
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden da sonst dieses Signal unterdrückt wird.
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. steute übernimmt keine Haftung für
Empfehlungen, die durch diese Beschreibung gegeben oder impliziert
werden. Aufgrund dieser Beschreibung können keine neuen, über die
allgemeinen steute-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Keine Druckluft verwenden, um
zu reinigen.
1 / 20
90...100%
65...95%
10...90%
0...10%
ca. 450 m
ca. 700 m
ca. 40 m
ca. 50 m
