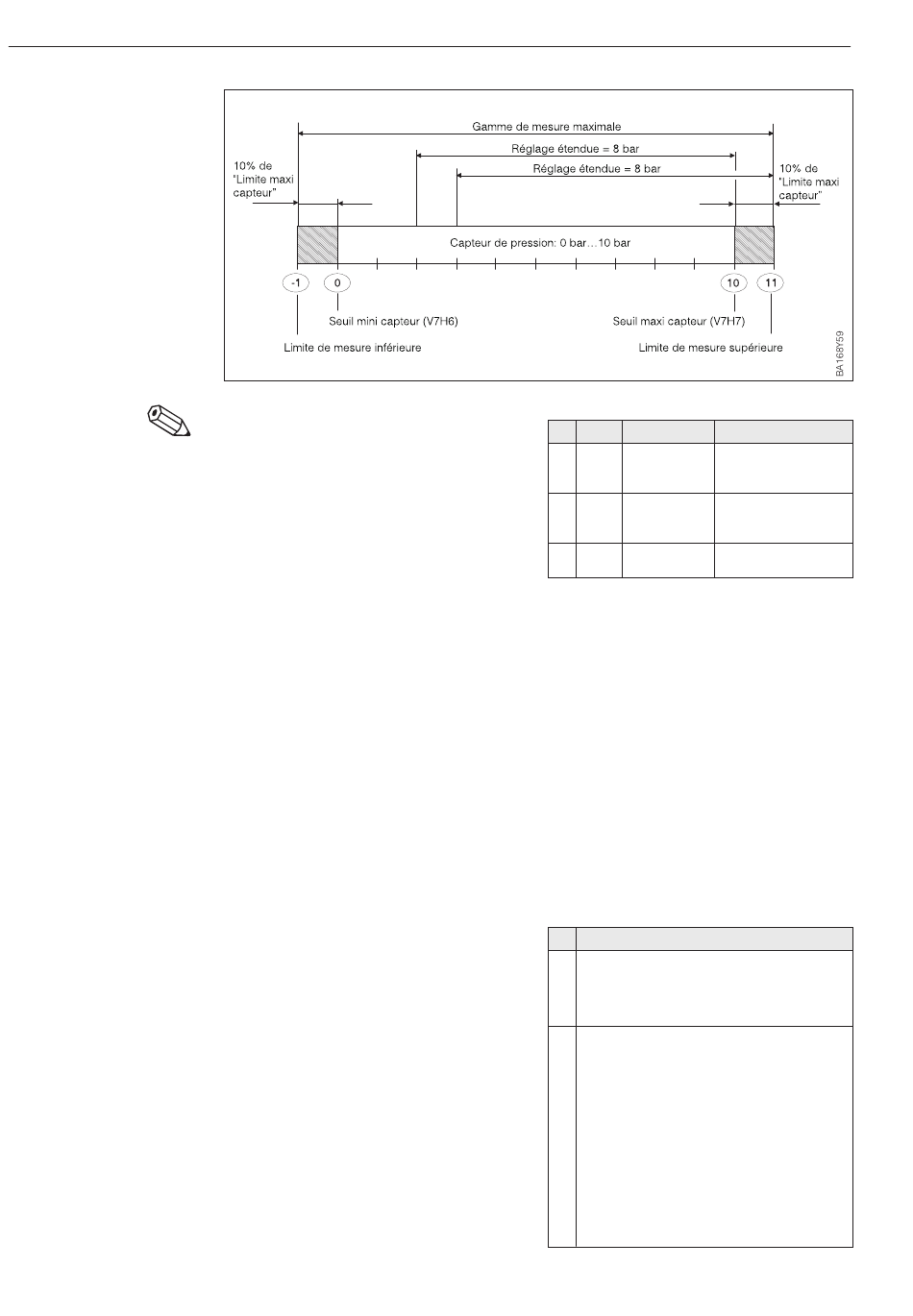

Exemple des limites de
mesure pour un capteur
de pression 0...10 bar
Limites de mesure pour
la correction du zéro et
l'étalonnage du capteur
54
Remarque !
Si une action inverse de la sortie courant
digitale est souhaitée il convient
d'affecter à la fin d'échelle une plus petite
et au début d'échelle une plus grande
valeur. Afin de respecter les limites de
mesure, effectuer l'étalonnage
conformément au tableau ci-contre. Lors
de la première étape, entrer comme
valeur de pression pour la fin d'échelle
(V0H2) la valeur du seuil inférieur.
Il y a également des limites de mesure pour les paramètres "Calibration capteur bas"
(V7H4), "Calibration capteur haut" (V7H5) et "Correction du zéro" (V9H5). Pour ces
paramètres, les limites de mesure sont définies par les limites du capteur et la pression
appliquée.
Pour effectuer un étalonnage du capteur ou une correction du zéro, l'appareil doit être
soumis à une pression de référence (voir chap. 5.2, section sur "Correction du zéro" et
chap. 8.4 "étalonnage capteur"). Entrer une valeur attribuée à la pression appliquée à
l'aide des paramètres correspondants "Calibration capteur bas" (V7H4), "Calibration
capteur haut" (V7H5) et "Correction du zéro" (V9H5).
· Calcul de la valeur pour la limite de mesure inférieure de V7H4, V7H5 et V9H5 :
"pression capteur" (V7H8) – 10% de la valeur de fin d'échelle du capteur
· Calcul de la valeur pour la limite de mesure supérieure de V7H4, V7H5 et V9H5 :
"pression capteur" (V7H8) + 10% de la valeur de fin d'échelle du capteur
Le paramètre "pression capteur" (V7H8) indique la pression appliquée à l'appareil.
Cerabar S PROFIBUS-PA
# VH Entrée Texte
1 V0H2 par ex. Entrer la valeur pour
– 1 (bar) la fin d'échelle
(voir tableau p. 53)
2 V0H1 par ex. Entrer la pression
1 (bar) connue pour le début
d'échelle
3 V0H2 par ex. Entrer la valeur pour
0 (bar) la fin d'échelle
# Exemple :
1 Capteur : 0...10 bar (valeur fin d'échelle
capteur = 10 bar)
Pression appliquée : "pression capteur"
(V7H8) = 0,1 bar (par ex. en fonction de
l'implantation)
2 La pression appliquée (V7H8) peut être
attribuée à une valeur entre les limites de
mesure supérieure et inférieure à l'aide du
paramètre "correction zéro" (V9H5). Dans cet
exemple, valeurs entre -0,9 et 1,1 bar.
Valeur pour limite de mesure inférieure,
V9H5 = "pression capteur" – 10% de valeur
fin d'échelle capteur 0,1 bar – 0,1 • 10 bar =
0,1 bar – 1,0 bar = -0,9 bar
Valeur pour limite de mesure supérieure,
V9H5 = "pression capteur" + 10% de valeur
fin d'échelle capteur 0,1 bar + 0,1 • 10 bar =
0,1 bar + 1,0 bar = 1,1 bar
