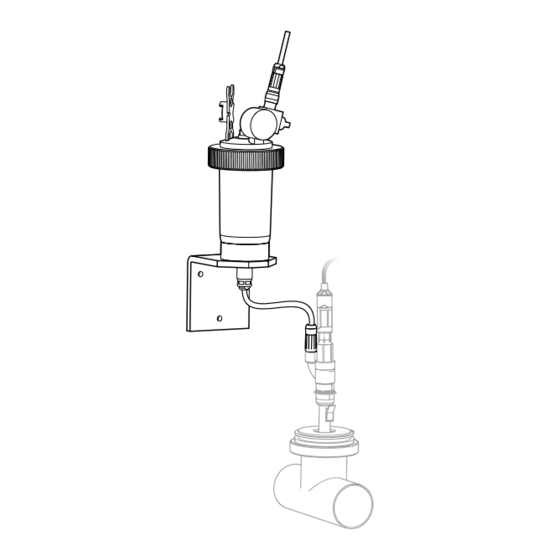

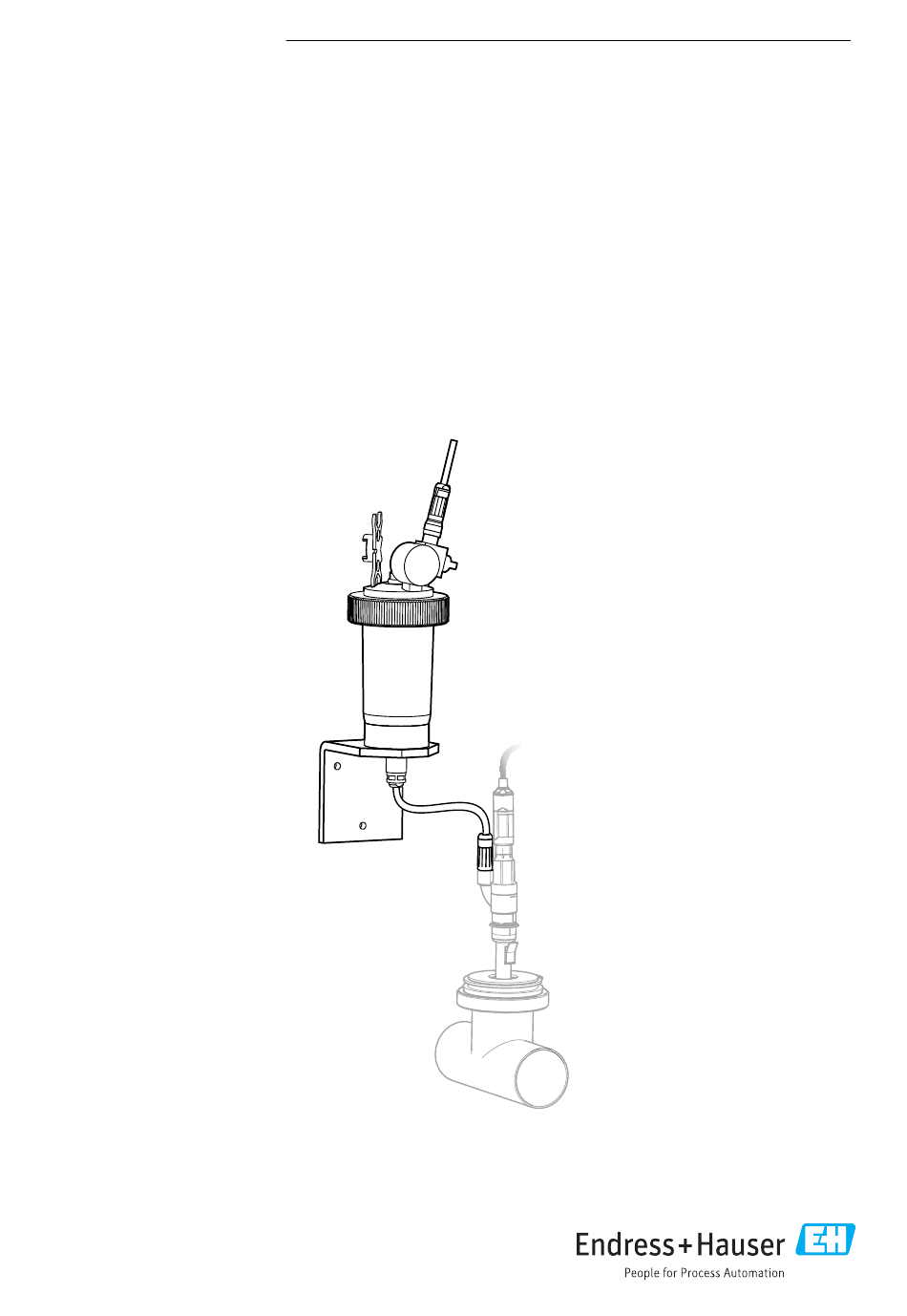

- Page 1 Products Solutions Services BA00128C/07/FR/15.17 71349691 Manuel de mise en service CPY7B Réservoir d' é lectrolyte...
-
Page 2: Table Des Matières
Sommaire CPY7B Sommaire Informations relatives au document ......3 Mises en garde ..... . 3 Symboles . -
Page 3: Informations Relatives Au
CPY7B Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences) -
Page 4: Consignes De Sécurité
Consignes de sécurité fondamentales CPY7B Consignes de sécurité fondamentales Exigences imposées au personnel • Le montage, la mise en service, la configuration et la maintenance ne doivent être réalisés que par un personnel spécialisé et qualifié. • Ce personnel qualifié doit être autorisé par l' e xploitant de l' i nstallation en ce qui concerne les activités citées. -
Page 5: Sécurité Du Produit
CPY7B Réception des marchandises et identification du produit Sécurité du produit 2.5.1 Etat de la technique Ce produit a été construit et contrôlé dans les règles de l' a rt, il a quitté nos locaux dans un état technique parfait. Les directives et normes européennes en vigueur ont été respectées. -
Page 6: Contenu De La Livraison
Instructions de montage dans des systèmes pressurisés Généralités ‣ N' u tilisez que la version résistante à la pression – CPY7B-B ou CPY7B-C – dans les systèmes pressurisés. ‣ Ne dépassez jamais la pression max. admissible de 11 bar (160 psi) à température ambiante de 30 °C (86 °F). -
Page 7: Installation Du Réservoir D'électrolyte
CPY7B Montage En cas de fortes fluctuations de la pression du produit : ‣ Régulez la pression dans le réservoir d' é lectrolyte de sorte qu' e lle soit en permanence supérieure à la pression du produit. Installation du réservoir d'électrolyte 4.2.1... -
Page 8: Contrôle Du Montage
Montage CPY7B 4.2.2 Montage sur sonde CPY7B-B1/C1 CPY7B-A1 A0005480 2 Montage en tête de sonde CPA111 Manomètre Tuyau semi-rigide Raccord de flexible Tuyau spiralé Vanne manuelle Raccord de tuyau Tube d' é cartement Contre-écrou Raccord de tuyau Ecrou-raccord Fonctionne comme un clapet anti-retour en position "fermée". -
Page 9: Mise En Service
CPY7B Mise en service Mise en service Remplissage de l'électrolyte ‣ Etat de fonctionnement : Arrivée d' a ir comprimé fermée : Dévisser le raccord de tuyau ‣ ‣ Fermer la vanne manuelle Vanne manuelle fermée Purger le réservoir : Retirer la partie supérieure :... -
Page 10: Purge
Mise en service CPY7B AVIS Rupture de la vanne manuelle si une force est exercée à l'ouverture du réservoir ‣ Tenir uniquement par la clé hybride, pas par la vanne manuelle ! Purge Après le remplissage d' é lectrolyte, il faut purger le tuyau d' é lectrolyte. -
Page 11: Maintenance
Coupez l' a limentation en air comprimé avec la vanne manuelle (manette en position horizontale). Observez le manomètre au CPY7B. Si la pression n' e st pas retombée après 15 minutes, les presse-étoupe sont étanches. Si la pression a chuté, resserrez les presse-étoupe. Vérifiez que le joint est intact et correctement positionné. -
Page 12: Réparation
été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit. -
Page 13: Mise Au Rebut
CPY7B Accessoires http://www.fr.endress.com/fr/support-assistance-ligne/retour-materiel-declaration- decontamination. Mise au rebut Veillez à respecter les directives locales. Accessoires Solution de KCl CPY4 • Solution d' é lectrolyte, concentration 1,5 ou 3 mol/l • Volume 100 ml ou 1000 ml Tube diaphragme CPY6 • Pour la mesure de pH/redox avec pont électrolytique •... - Page 14 Caractéristiques techniques CPY7B 9.1.2 Courbe température/pression p (abs.) 14.5 °C °F A0029749-FR Process Les limites de température de process et de pression de process de l' e nsemble du système sont déterminées par les limites des composants utilisés (sonde, électrode, câble, accessoires, etc.).
- Page 15 CPY7B Caractéristiques techniques Construction mécanique 9.3.1 Dimensions CPY7B-*0 CPY7B-*1 Ø99 (3.90) Ø99 (3.90) 3 x Ø7 (0.28) 60 (2.36) 90 (3.54) A0005471 3 Dimensions en mm (inch) 9.3.2 Volume utile 200 ml (6.8 fl.oz.) 9.3.3 Poids 0,450 kg (1 lbs)
- Page 16 Caractéristiques techniques CPY7B 9.3.4 Matériaux Réservoir sous pression Polycarbonate Joints toriques EPDM Tuyau non pressurisé PTFE Tuyau semi-rigide PTFE Tuyau spiralé Polyamide PA12W Couvercle (version non pressurisée) PVC, noir Couvercle (version sous pression) PA6G, noir (polyamide coulé 6, noir) 9.3.5 Raccords pressurisés...
- Page 20 *71349691* 71349691 www.addresses.endress.com...
