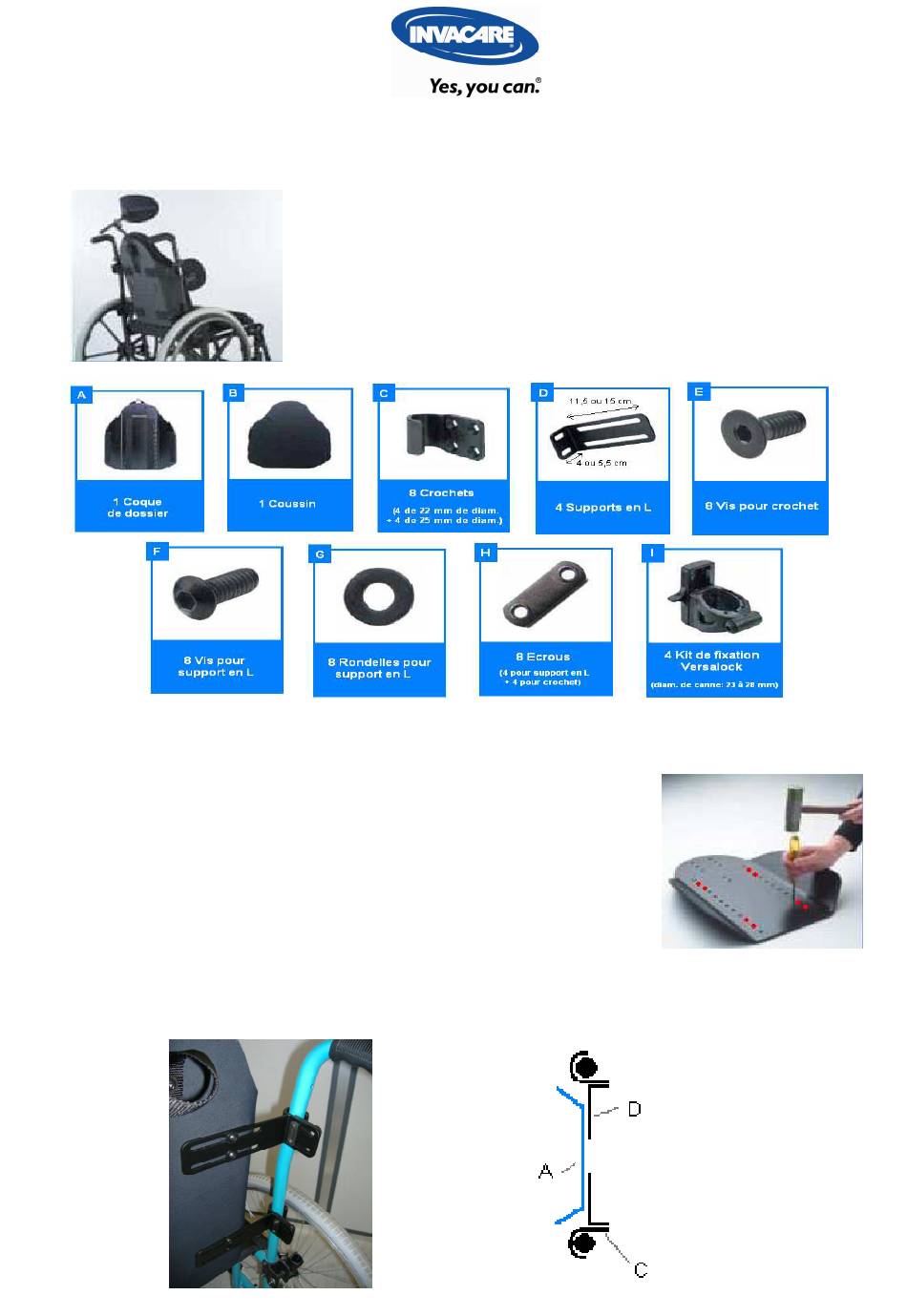

Invacare Pro-tech Instructions De Montage

Outils nécessaires:
tournevis cruciforme, marteau, clé Allen de 1/8" (3 mm) et de 5/32" (4 mm).
Toutes les vis doivent être serrées à 20 in-lb (2,3 N). Lisez attentivement les instructions suivantes avant le montage.
Etape 1:
Démontez la toile de dossier du fauteuil roulant.
Etape 2:
Perforez les trous, déjà partiellement percés, aux endroits appropriés à gauche et à droite
de la coque (A) à l'aide d'un tournevis et d'un marteau. (Figure 1)
Etape 3:
Placez la coque
1) Pour réduire la profondeur d'assise de 0 à 3 cm (Figures 2 et 3)
Montez les supports en L (D) sur la coque (A) à l'aide des vis pour support (F), des rondelles (G) et des écrous (H). Fixez
ensuite les crochets à l'aide des vis pour crochet (E) et des écrous (H) dans les deux trous les plus prés du crochet.
Instructions de montage du dossier Pro-tech
Ce dispositif est conçu pour que tous les utilisateurs puissent bénéficier des atouts
importants d'un bon positionnement. Il doit être mis en place par des personnes
qualifiées. Nous nous engageons à fournir le meilleur service possible et si vous le
jugez nécessaire à vous fournir une formation supplémentaire pour le montage de
ce dossier.
Figure 2
Figure 1
Figure 3
n° 1
1/3
