BRANCHEMENT DU CABLE
D'ALIMENTATION
Pour le branchement du câble d'alimen-
tation à la cuisinière, procéder de la
façon suivante:

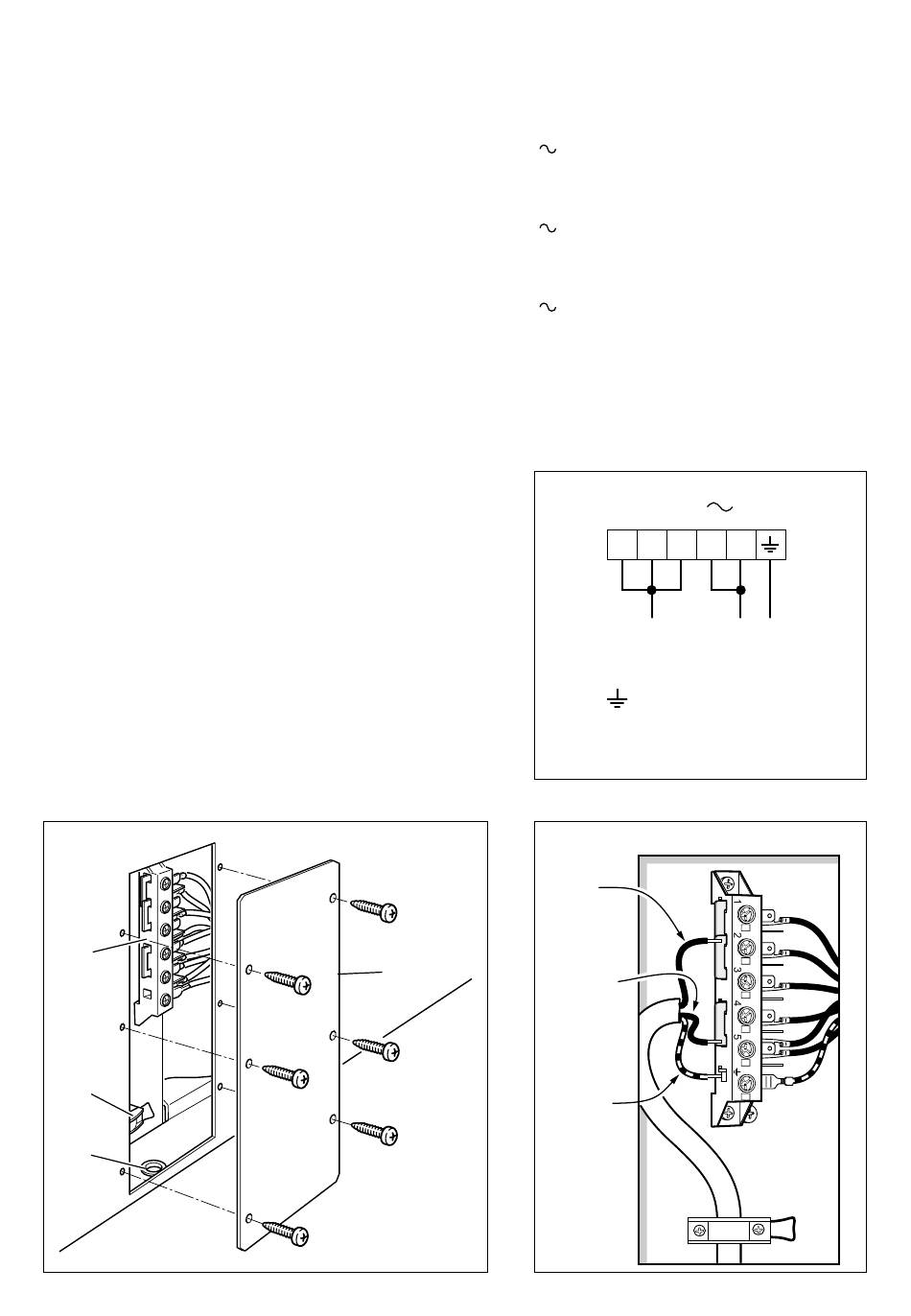

– Dévissez les 6 vis de fixation de la pro-
tection "A" située derrière la cuisinière
(fig. 10.1).
– Ouvrir complètement le serre-fil D.
– Placer les ponts sur la borne B (fig.
10.1) comme illustré dans les schémas
des figures 10.2 et et 10.3.
– Insérer le câble d'alimentation à tra-
vers le passe-câble P.
Le câble d'alimentation doit présenter
une dimension adaptée aux caractéris-
tiques électriques de l'appareil.
Consultez la section "Section des
câbles d'alimentation".
– Reliez les fils à la borne serre-fils "B"
comme illustré dans les schémas des
figures 10.2 et et 10.3.
– Tendre le câble d'alimentation et les
fixer avec le serre-fil "D".
– Remonter la protection "A".
N.B. Il faut laisser environ 3 cm de
plus au conducteur de terre par rap-
port aux autres.
B
D
P
106
SECTION DES CABLES
D'ALIMENTATION TYPE HO5RR-F
136 PX 634
Mod.
230 V
136 PX 636
Mod.
230 V
136 PX 838
Mod.
230 V
(**) Raccordement par boîte de
connexion murale
(*) Facteur de contemporanéité appli-
qué
A
Fig. 10.1
3 x 4 mm
3 x 4 mm
3 x 4 mm
230 V
1 2 3 4 5
L
N (L
1
PE
Terre
N
Neutre
L
Phase
Rouge
ou
Marron
L1
(Phase)
Noir
ou
N
Bleu
(L
)
2
(Neutre)
PE
Vert
et
jaune
(Terre)
2
(*) (**)
2
(*) (**)
2
(**)
)
PE
2
Fig. 10.2
Fig. 10.3
