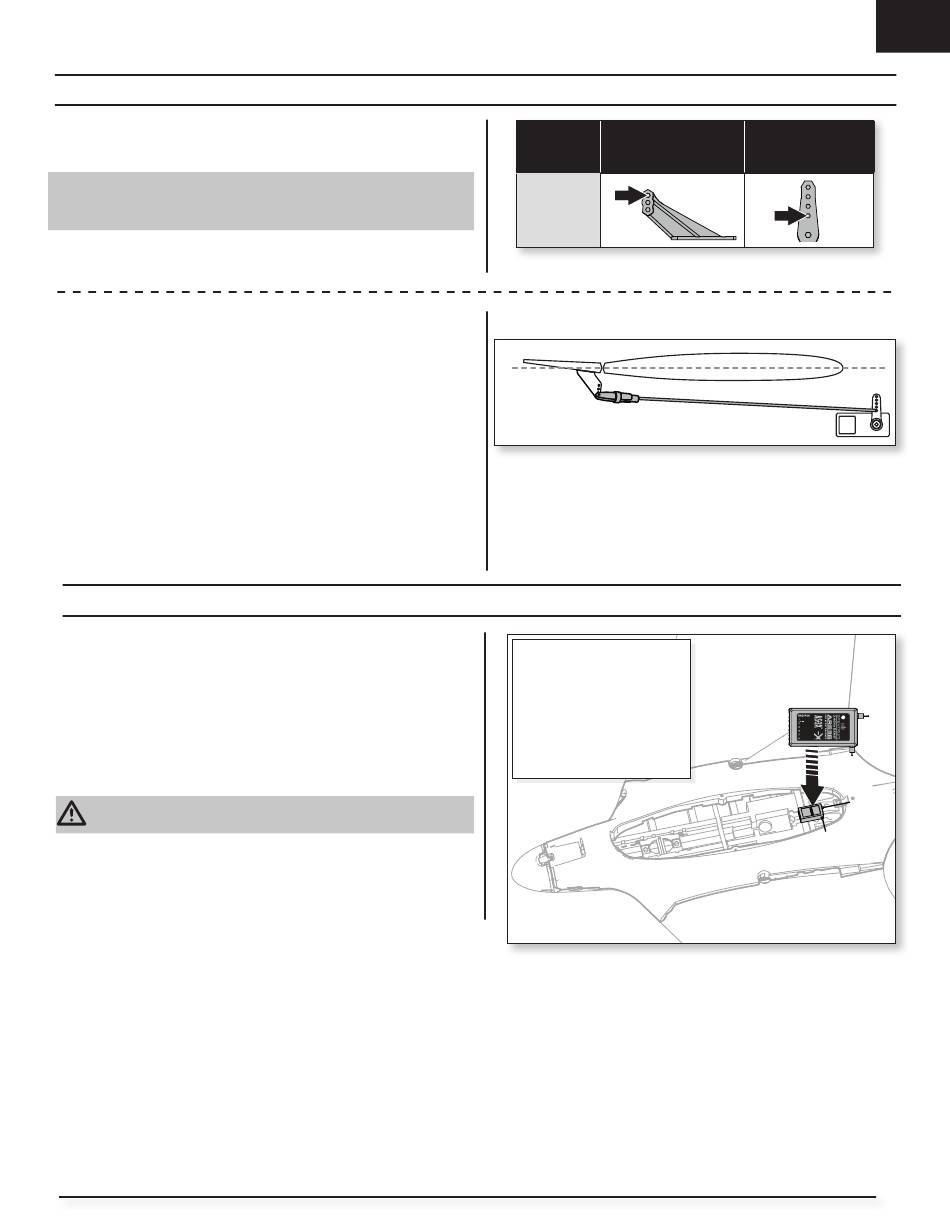

Réglages aux guignols et aux bras de servos
Le tableau de droite représente les positions par défaut des tringleries aux
guignols et aux bras de servos. Effectuez le premier vol avec ces réglages par
défaut avant d'effectuer des modifications.
REMARQUE: Si les courses sont modifiées, les valeurs de gain de l'AR636
devront être ajustées. Consultez le manuel du Spektrum AR636 pour effectuer
l'ajustement des valeurs de gain.
Après le premier vol, vous pourrez ajuster les position des tringleries pour
obtenir la réponse désirée. Consultez le tableau ci-dessous.
Réglage du neutre des gouvernes
Après l'assemblage et le paramétrage de votre émetteur, vérifiez que les
gouvernes sont bien centrées. Assurez-vous que le bord de fuite est à 1 mm au
dessus de la ligne centrale, ceci est l'emplacement central du modèle. Si les
gouvernes ne sont pas correctement centrées, effectuez le réglage mécanique
en jouant sur la longueur des tringleries.
Si un réglage est nécessaire, ajustez la longueur de la tringlerie en vissant/
dévissant la chape.
Après l'affectation de l'avion à l'émetteur, placez les trims et les sub-trims à 0.
Effectuez le réglage mécanique des tringleries pour centrer les gouvernes.
Choix et installation du récepteur pour la version PNP
Nous vous recommandons le récepteur Spektrum AR636 pour ce modèle. Si
vous désirez utiliser un autre récepteur, il devra avoir 3 voies au minimum.
Référez-vous au manuel de votre récepteur pour consulter les instructions
relatives à son installation et son utilisation.
Installation (AR636 représenté)
1. Retirez la verrière du fuselage.
2. Installez le récepteur à parallèle à la longueur du fuselage comme sur
l'illustration. Utilisez de l'adhésif servo double-face.
ATTENTION: Une mauvaise installation du récepteur peut causer un
crash.
3. Connectez les servos des gouvernes à leurs ports respectifs en utilisant le
tableau de référence.
Guignols
Elevons
1 = Gaz
2 = Elevon droit
3 = Elevon gauche
4 = NA
5 = NA
6 = NA
FR
Bras de ser-
vos
39
