8.2 Test de l'ajustement du laser et du trajet du faisceau

Vérifi er le réglage du laser une fois par semaine ou lorsque les résultats de soudage ne sont pas satisfaisants en
fonction des réglages laser habituels.
Poser un papier photo laser sur le fond de la chambre de travail au-dessus de la plaque circulaire.
Régler le foyer à 2.0, régler à 300 V, 1 ms et activer l'impuls de laser.
Examiner l'empreinte sur le papier photo :
Dans le cas idéal, il doit être circulaire et ne présenter qu'un petit bord noir légèrement rogné. La pellicule noire de
la photo doit être homogène. Si le bord présente des franges ou si des petits points noirs sont visibles, le verre de
protection de l'objectif doit être remplacé.
Si la tache est ovale ou si elle manque de cohésion et si elle est asymétrique, des objets entravent la rayon laser ou
la laser doit être réajusté (service après-vente !).

8.3 Remplacement du verre de protection

Si le verre de protection est trop fortement encrassé, (voir fi g. 16) celui-ci peut être remplacé de la façon suivante :
Mettre l'appareil à l'arrêt.
Ouvez la trappe de chargement.
Saisir la partie inférieure de l'objectif du laser et tourner la bague de fi xation moletée vers la gauche.
Sortir la bague de fi xation avec le verre de protection sans changer la position.
Echanger le verre de protection usagé contre un verre de protection neuf. Revisser la bague de fi xation avec le verre
de protection neuf à la partie inférieure de l'objectif.
Verre de prot.
sortie laser
Vis de fi xation support
de fi ltre (2 x)
Support
fi ltre

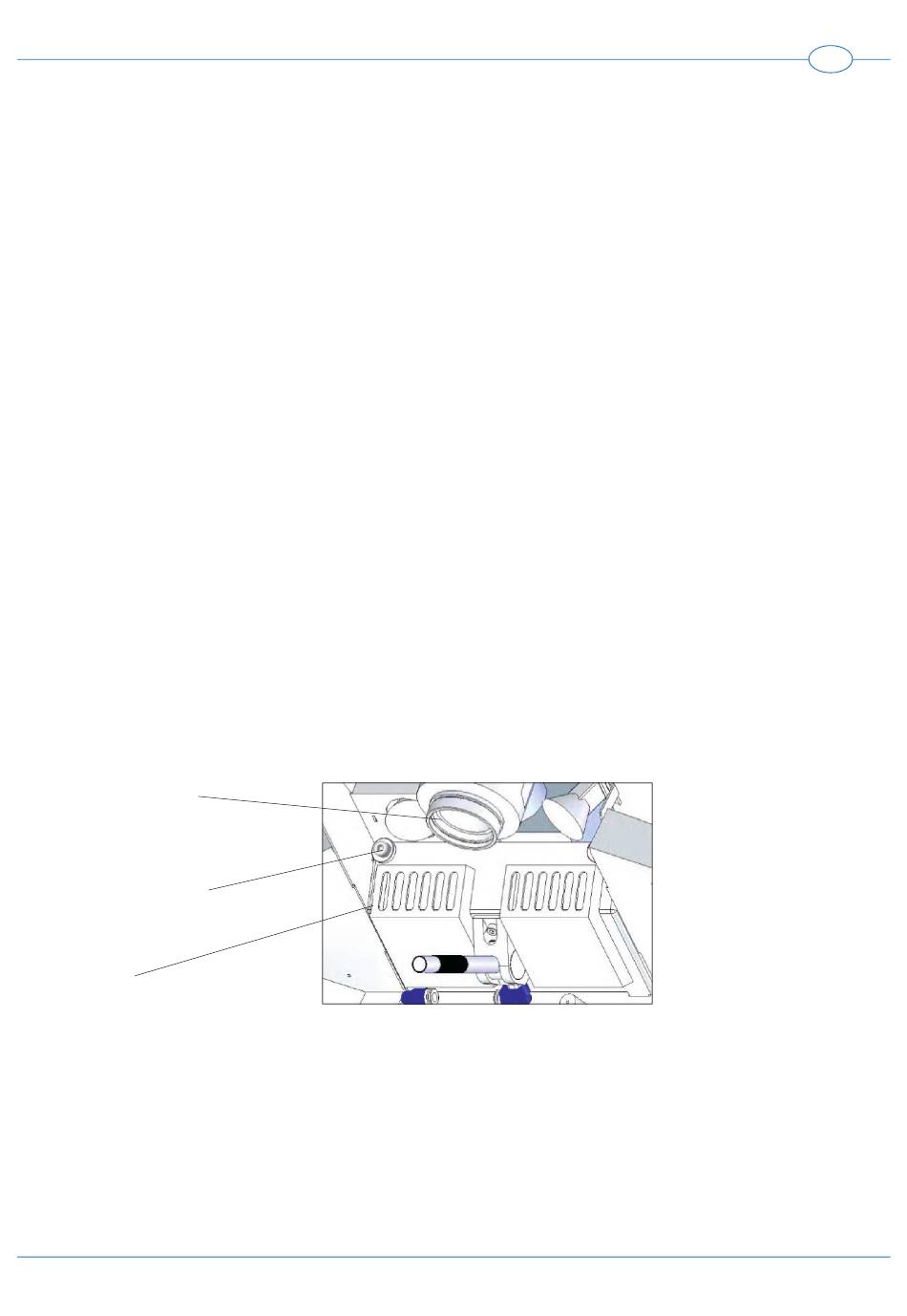

Fig. 16 : Maintenance dans la chambre de travail

