6.1 La loupe binoculaire
Cette loupe vous permet de bien positionner la pièce sous le faisceau laser. Elle est équipée de filtres qui protègent
les yeux de l'utilisateur de ce faisceau et des forts rayonnements de celui-ci pendant le soudage. Après l'avoir bien
réglée à votre vue, vous serez en mesure de réaliser de façon parfaitement exacte les cordons de soudure les plus
fins.
Le premier réglage à effectuer est l'écartement des yeux.
6.2 Réglage du réticule (croisillon) de la loupe binoculaire « Jenoptik »
Réglage de l'écartement des yeux
L'écartement des yeux est bien réglé lorsque vous percevez une seule image ronde avec les deux yeux. Si ce n'est
pas le cas, rapprochez les oculaires avec les deux mains ou écartez-les l'un de l'autre.
Réglage de la pupille de sortie
La distance correcte entre l'œil et l'oculaire est de 22 mm environ. Vous l'aurez trouvée quand vous aurez devant
vous un champ de vision clair, sans ombres. Pour cela, procédez en approchant lentement vos yeux des deux oculaires
de la binoculaire.
Adaptation des bonnettes de la binoculaire
Si vous ne portez pas de lunettes et que vous souhaitez être très près des oculaires : déployez d'une main chaque
bonnette vers le haut en tenant de l'autre main la bague de réglage dioptrique située en dessous de la bonnette.
Si vous portez des lunettes : rabattez les bonnettes vers le bas (voir fig. 12).
Réglage des oculaires de la binoculaire en fonction de votre acuité visuelle
Régler la dioptrie de chaque oculaire sur « 0 ». Placer ensuite un objet test (petite plaque métallique par exemp-
le) sous l'objectif puis, avec le système de fixation pour pièces rondes, positionner cet objet jusqu'à ce que vous
puissiez l'observer de façon très nette avec l'œil droit. Ensuite, régler la dioptrie de l'oculaire gauche jusqu'à ce
que l'objet test soit bien net, lequel ne devra pas être déplacé durant cette étape (voir fig. 13 page 28).
Alignement du réticule par rapport à la graduation
Pour effectuer cet alignement : tenez d'une main la bague de réglage dioptrique puis tournez l'oculaire jusqu'à ce
que le réticule soit bien à l'horizontale par rapport à la graduation (voir fig. 14 page 28).
L'utilisateur n'a besoin d'effectuer ce réglage qu'une seule fois. Il devra bien noter sa propre valeur dioptrique
pour l'oculaire gauche (nombre de traits de graduation dans le sens « + » ou « - »). La prochaine fois qu'il
utilisera la soudeuse, il devra la régler sur cette même valeur. Cette étape est indispensable.
Bonnette
déployée
Bague de réglage
dioptrique

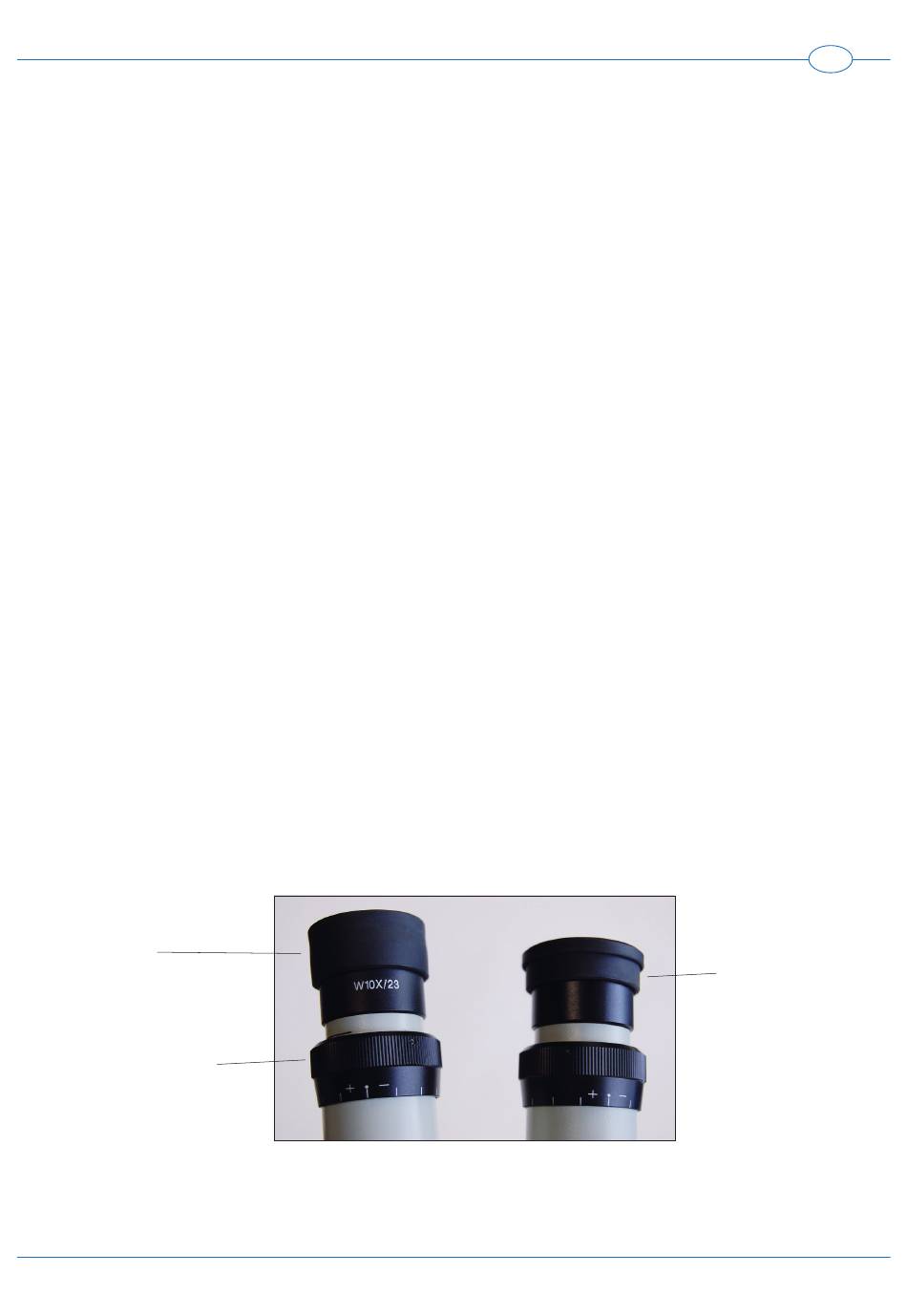

Fig. 12 : Réglage des oculaires de la binoculaire
Bonnette
repliée
