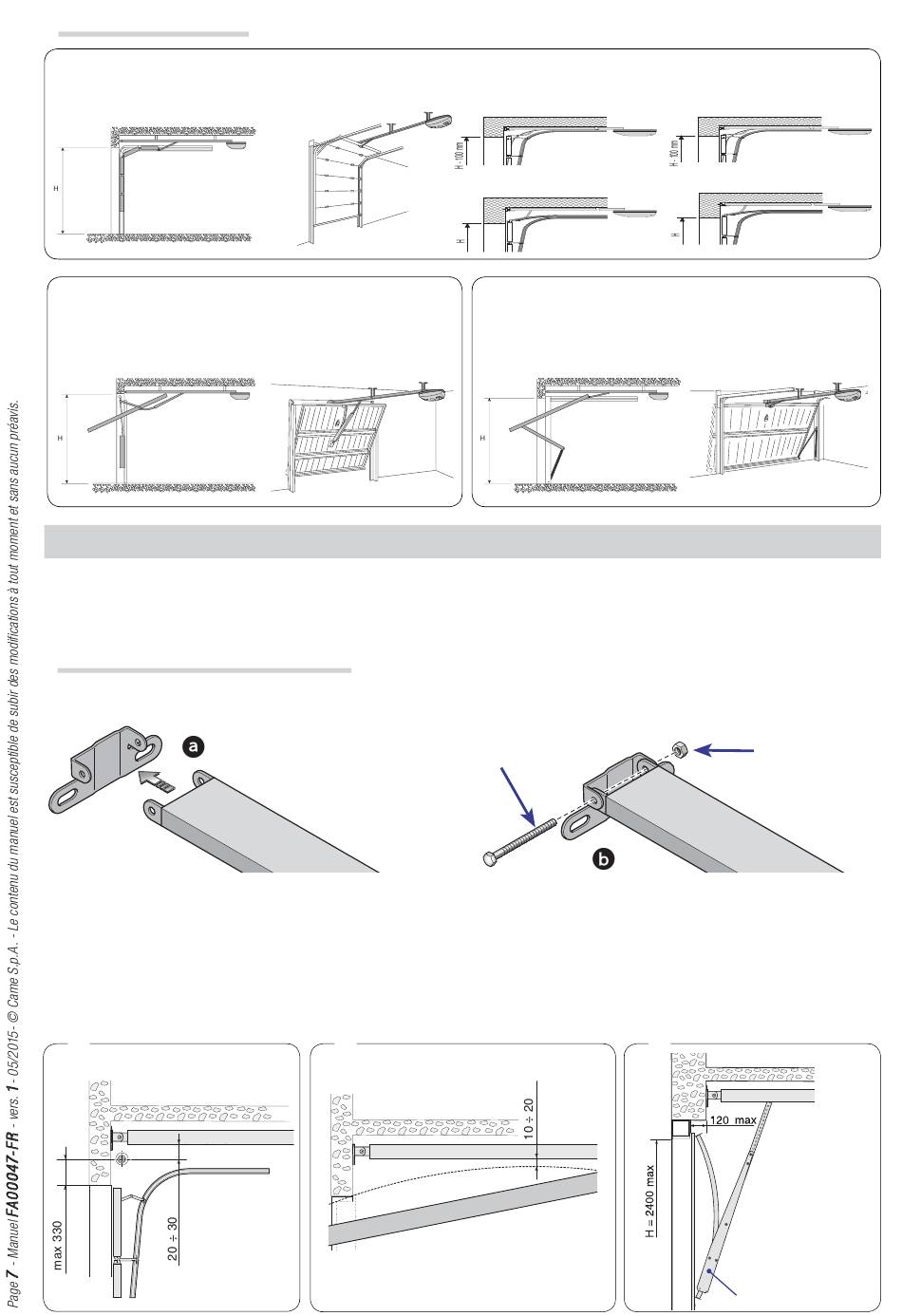

Exemples d'application

PORTE SECTIONNELLE

PORTE BASCULANTE À CONTREPOIDS,
débordante à retrait partiel
INSTALLATION
⚠ Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation du
motoréducteur et des accessoires varie en fonction des encombrements. C'est donc l'installateur qui doit
choisir la solution la plus indiquée.
Assemblage du rail de transmission
Fixer l'étrier au rail de transmission a à l'aide de la vis et de l'écrou fournis b.
Positionner le rail de transmission comme suit :
Pour portes sectionnelles sur le gabarit de la bride de la barre du ressort.
Pour portes basculantes entre 10 et 20 mm à partir du point le plus haut de la courbe de glissement du vantail.
Pour portes basculantes à contrepoids débordantes à retrait partiel, utiliser le bras v201 (voir les documents
techniques en annexe).
(mm)
* porte sectionnelle
à double rail
PORTE BASCULANTE À RESSORTS,
débordante à retrait total
M6x80
(mm)
* porte sectionnelle
à simple rail
M6
V201
(mm)
