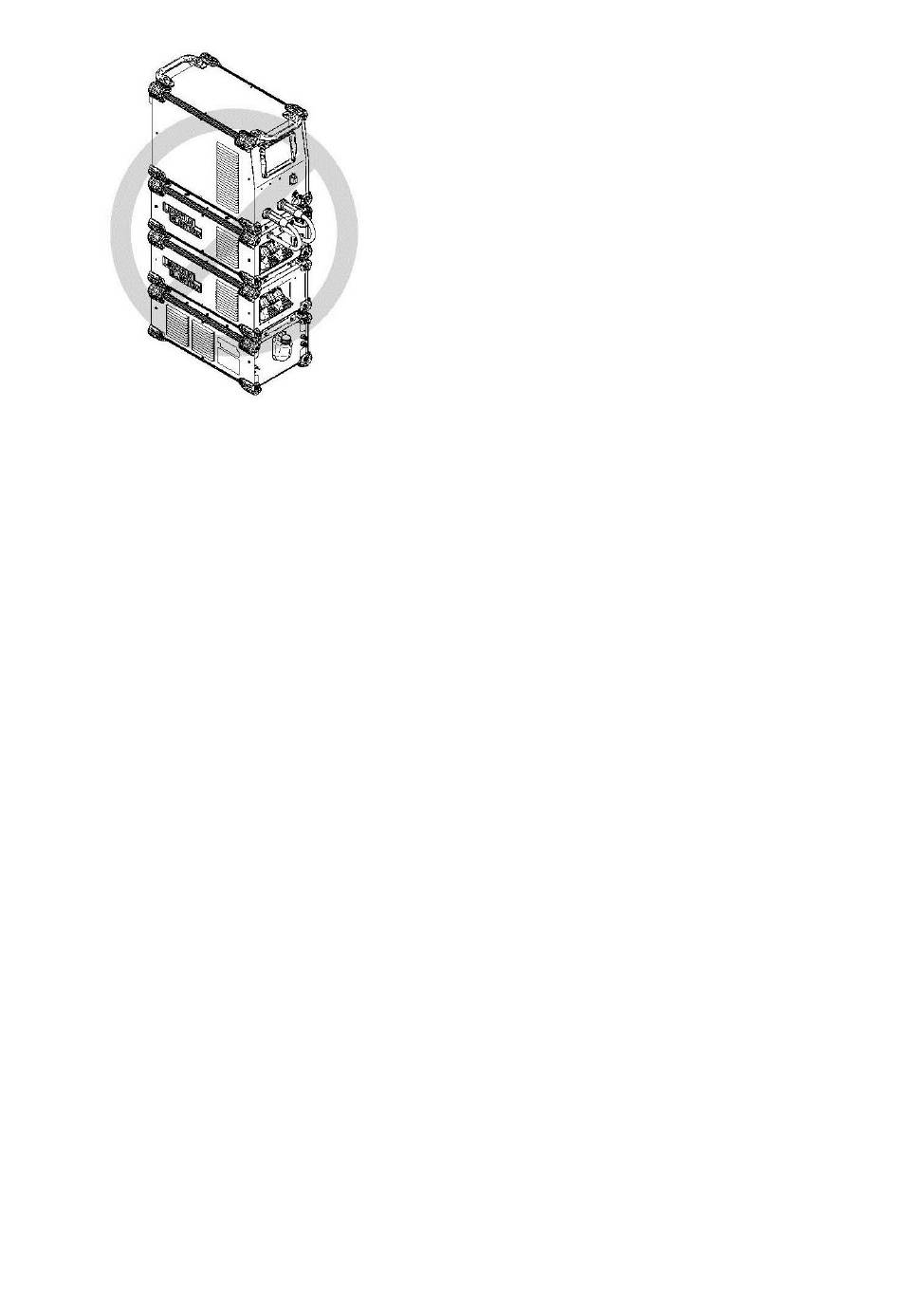

LA HAUTEUR D'EMPILEMENT TOTALE NE DOIT PAS
DÉPASSER LA HAUTEUR D'UN GÉNÉRATEUR +
DEUX MODULES
Schéma 2
Mise à la terre de la machine et
protection contre les interférences de
haute fréquence
Il est impératif de mettre à la terre le générateur
hôte ! Reportez-vous aux codes électriques en
vigueur à l'échelle locale et nationale afin d'obtenir
les méthodes de mises à la terre adéquates.
Le Module Avancé utilise une impulsion haute fréquence
pour générer l'arc des procédés de soudage GTAW
(TIG) choisis. Bien que la puissance de cette impulsion
soit considérablement inférieure par rapport à celle
observée sur les circuits stabilisateurs d'arc, il est
vivement recommandé de placer l'alimentation et le
Module Avancé à l'écart des machines à commande
radio, au risque de compromettre le bon fonctionnement
des équipements commandés par radiofréquence,
avec des risques de dégâts matériels et de blessures
physiques.
Les impulsions initiales à haute fréquence risquent
également de provoquer des interférences avec les
équipements radio, TV et électroniques, souvent en
raison de la présence d'interférences rayonnées.
L'application de méthodes de mise à la terre adaptées
permet le plus souvent de réduire/éliminer ces
problèmes.
Les interférences rayonnées peuvent apparaître dans
quatre cas :
1.
Interférence directe émise par la soudeuse.
2.
Interférence directe provenant des fils de soudage.
3.
Interférence directe par réaction dans les lignes
d'alimentation.
4.
Interférence provenant de la réflexion locale du
« captage » par des objets métalliques n'étant pas
mis à la terre.
Tenez compte de ces facteurs et respectez les
instructions d'installations indiquées afin de limiter les
risques et autres complications :
Français
1.
Maintenez les lignes d'alimentation de la soudeuse
aussi courtes que possible, tout en veillant à les
renfermer le plus possible à l'aide d'un conduit
métallique rigide ou dans un blindage équivalent sur
une distance de 15,2 m (50 pieds). Vérifiez la
bonne liaison électrique entre ce conduit et la terre
de la soudeuse. Les deux extrémités du conduit
doivent être raccordées à une mise à la terre
plantée et la longueur doit être continue dans son
ensemble.
Maintenez les fils de travail et d'électrode aussi
2.
courts que possible, et aussi près les uns des
autres que possible. Leurs longueurs ne doivent
pas dépasser 7,6 m. Enveloppez les fils à l'aide
d'un ruban adhésif, le cas échéant.
3.
Vérifier que les revêtements caoutchoutés des
câbles de la torche et de travail ne présentent
aucun risque de coupures ou de craquelure,
susceptibles de provoquer des fuites de haute
fréquence.
4.
Vérifiez que la torche est en bon état, et que tous
les branchements sont bien serrés afin de réduire
les fuites de haute fréquence.
5.
Il est recommandé de raccorder la pièce à souder à
une prise de terre près de la pince de soudage,
selon l'une des méthodes suivantes :
Une tuyauterie hydraulique métallique
souterraine en contact direct avec la terre sur
dix pieds ou plus.
Une tuyauterie galvanisée de 3/4" (19 mm) ou
une tige solide galvanisée en fer, acier ou
cuivre de 5/8" (16 mm) mise à la terre sur au
moins huit pieds.
La mise à la terre doit être faite en toute sécurité et le
câble de terre doit être aussi court que possible, en
utilisant un câble de la même taille que le câble de
travail, ou plus grand. Toute mise à la terre sur le
conduit électrique du châssis du bâtiment ou sur un
long système de tuyauteries risque de provoquer des
réflexions locales, qui transformeraient effectivement
ces membres en antennes émettrices.
6.
Maintenez les couvercles de protection et toutes les
vis bien en place.
7.
Dans la mesure du possible, il est préférable de
renfermer les conducteurs électriques situés à
moins de 15,2 m (50 pieds) de la soudeuse dans un
conduit métallique rigide raccordé à la terre ou un
blindage équivalent. Évitez les conduits métalliques
flexibles.
8.
Lorsque la soudeuse est enfermée dans un
bâtiment métallique, celui-ci doit être raccordé à
plusieurs bonnes mises à la terre électriques
plantées autour du périmètre du bâtiment.
Si ces procédures d'installation recommandées ne sont
pas appliquées, des problèmes d'interférences avec les
appareils radio, TV et électroniques peuvent survenir et
provoquer des caractéristiques de soudage
insatisfaisantes à cause de la perte de puissance de
haute fréquence.
Empilage
L'empilage du Module Avancé Power Wave® ne doit
pas dépasser la taille d'un générateur au-dessus, et d'un
module en dessous.
