Raccordez Tous Les Câbles De Détection À L'extrémité De La Soudure - Lincoln Electric POWER WAVE K2912-1 Manuel D'utilisation

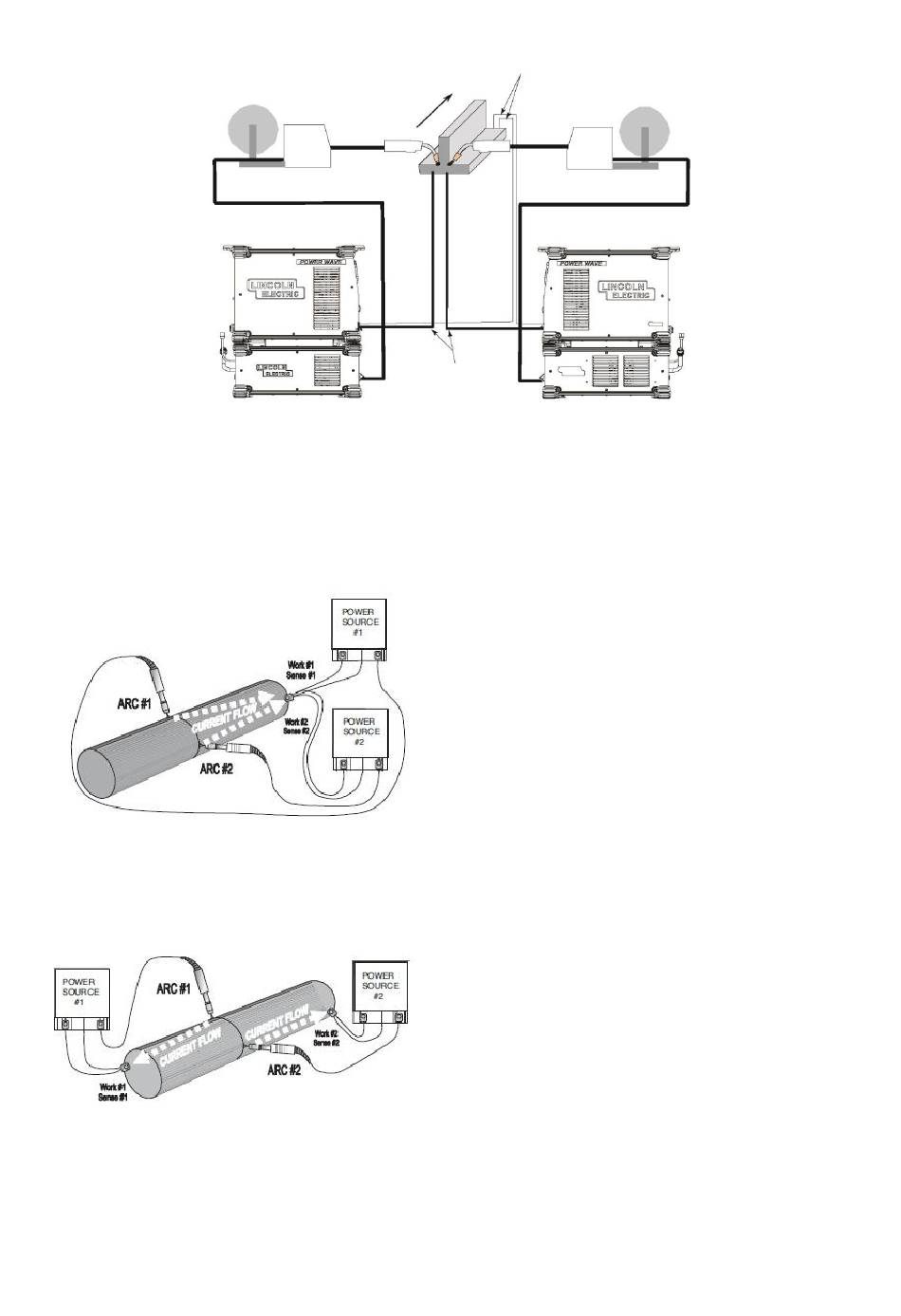

Dans le cas des soudures circonférentielles, raccordez tous les câbles de terre sur un côté du joint de soudure et
tous les câbles de détection de la tension de terre sur le côté opposé de telle manière qu'ils soient en dehors du chemin
de courant.
Mauvais raccordement

La circulation du courant provenant de l'Arc n

La circulation du courant provenant de l'Arc n

Aucun des câbles de détection ne détecte la bonne tension de soudage, ce qui occasionne une instabilité de l'arc
lors de l'amorçage et du soudage.
Meilleur raccordement

Le Câble de détection n

Le Câble de détection n

En raison de chutes de tension dans la pièce à souder, la tension d'arc risque d'être faible, ce qui peut impliquer une
dérogation au mode opératoire standard.
Français
SENS DE
SOUDAGE
RACCORDEZ
TOUS LES
CÂBLES DE
TERRE AU DÉBUT
DE LA SOUDURE
o
1 affecte le Câble de détection n
o
2 affecte le Câble de détection n
o
1 n'est affecté que par la circulation du courant provenant de l'Arc n
o
2 n'est affecté que par la circulation du courant provenant de l'Arc n
RACCORDEZ TOUS LES CÂBLES
DE DÉTECTION À L'EXTRÉMITÉ
DE LA SOUDURE
Schéma 5
10
o
2.
o
1.
o
1.
o
2.
Français
