Coupez toujours l'alimentation électrique lorsque vous procédez à l'installation (fusible retiré ou disjoncteur coupé).
Assurez-vous de la présence du Neutre à l'arrière de votre interrupteur / bouton poussoir.

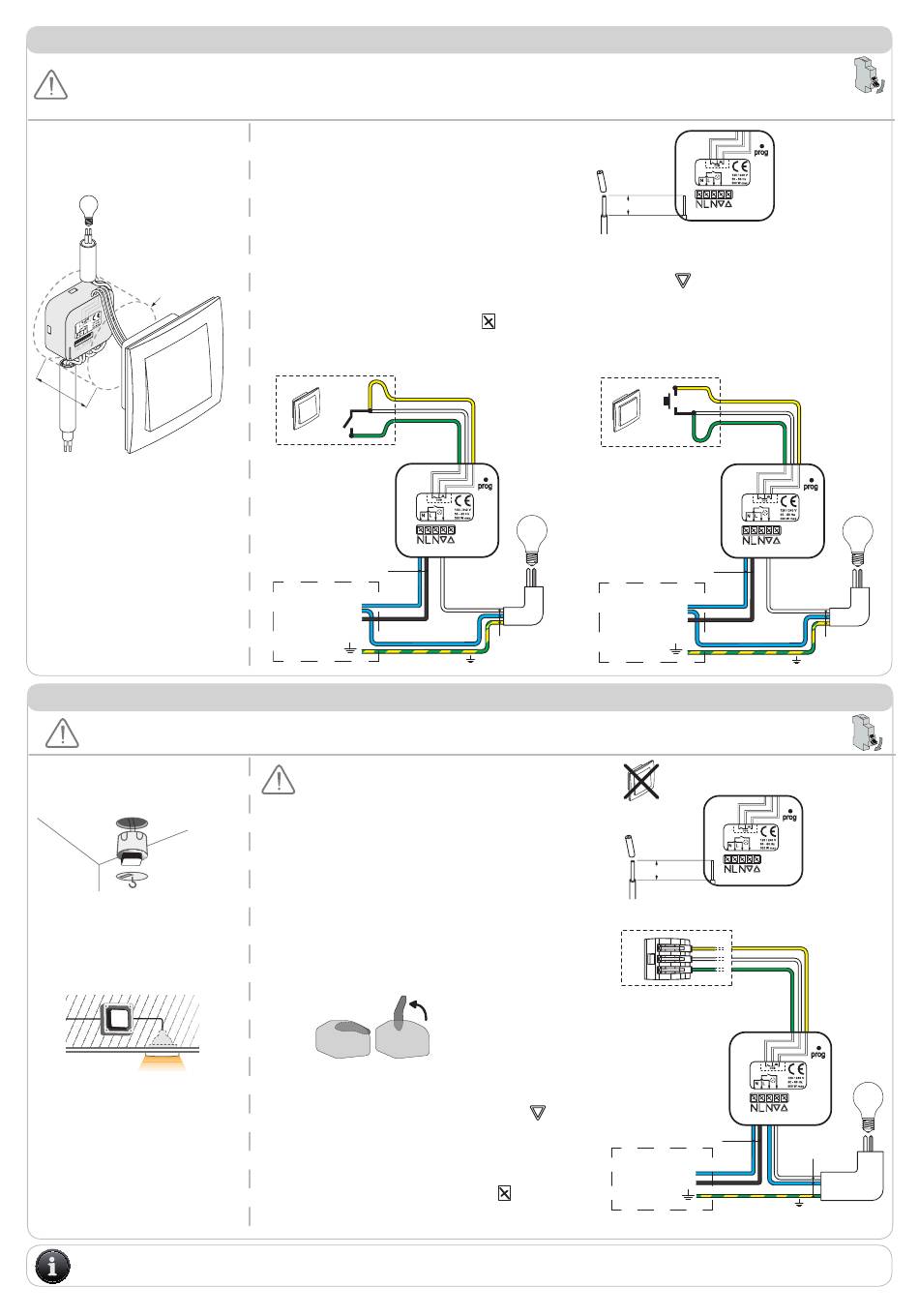

Installation derrière un
interrupteur ou un bouton
poussoir
Ø60 mm
5 0
m m
Installation dans une boîte d'encastrement de luminaire ou dans un faux-plafond
Coupez toujours l'alimentation électrique lorsque vous procédez à l'installation (fusible retiré ou disjoncteur coupé).
Installation dans une boîte
d'encastrement de luminaire
Installation dans un faux-plafond
Dans ce cas d'installation, le micro-
récepteur doit être placé dans un
boîtier étanche
Si votre type d'installation ne correspond pas aux cas décrits ci-dessus, veuillez contacter l'assistance Somfy.
Installation derrière un interrupteur / bouton poussoir
[1]. Dénudez les fils à l'aide du gabarit de dénudage
en bas à gauche du micro-récepteur.
[2]. Raccordez le micro-récepteur :
- à l'interrupteur ou au bouton poussoir
- à l'éclairage en câblant la Phase (L) de l'éclairage sur la borne
- à l'alimentation secteur en respectant le câblage Neutre (N) et Phase (L)
Nota : Appuyez sur les grips d'insertion
Interrupteur
1
jaune
blanc
L
vert
2
1.5 mm
max.
2
Tableau électrique
bleu
N
230V~50/60 Hz
L
120V~60 Hz
Si l'installation comporte un ou des interrupteurs,
pontez les bornes du ou des interrupteurs.
[1]. Dénudez les fils à l'aide du gabarit de dénudage
en bas à gauche du micro-récepteur.
[2]. Raccordez le micro-récepteur :
- utilisez la barrette de connexion fournie pour relier
entre eux les fils jaune, blanc et vert du micro-
récepteur.
Nota : N'hésitez pas à forcer un peu sur les leviers
de la barrette pour les mettre en position verticale.
- à l'éclairage en câblant le Neutre (N) de l'éclairage
sur la borne N centrale du micro-récepteur et la
Phase (L) de l'éclairage sur la borne
récepteur.
- à l'alimentation secteur en respectant le câblage
Neutre (N) et Phase (L).
Nota : Appuyez sur les grips d'insertion
avec un outil pour câbler et/ou décâbler le micro-
récepteur.
du bornier avec un outil pour câbler et/ou décâbler le micro-récepteur.
Bouton poussoir
Tableau électrique
L
N
bleu
1.5 mm² max.
vert/jaune
du micro-
du bornier
2
8 < d < 10 mm
du micro-récepteur
1
jaune
L
blanc
vert
2
1.5 mm
max.
2
bleu
N
230V~50/60 Hz
120V~60 Hz
L
bleu
vert/jaune
8 < d < 10 mm
jaune
blanc
vert
1.5 mm
max.
2
Tableau électrique
bleu
N
230V~50/60 Hz
L
120V~60 Hz
bleu
vert/jaune
Copyright © 2012 Somfy SAS. All rights reserved
