SOMFY inteo Centralis Indoor RTS Guide D'utilisation Et De Montage

MONTAGE
1
Données techniques:
– Tension de service: 220-240 V ~ 50/60 Hz
– Température de service: de -20°C à +50°C
– Fusible: 3,15 A
– Classe de protection: IP30 ➔ pas de montage à l'extérieur
– Après l'installation, produit de classe II
– Dimensions: 80 x 80 x 40 mm
– Garantie: 2 ans
2
Montage:
Veuillez lire attentivement la notice de montage avant de raccorder l'appareil.
A CÂBLAGE
Le récepteur Centralis Indoor RTS peut être utilisé en combinaison avec tous les opérateurs
standard de Somfy. Le câblage devra être effectué conformément au schéma de montage ci-
contre.
Veuillez également respecter les prescriptions en vigueur pour les installations électriques et
tenir compte des points suivants:
• Distance minimale entre le récepteur et l'émetteur: 30 cm.
• Distance minimale entre deux récepteurs: 20 cm.
• Avant de brancher l'appareil, il faut couper le courant: Vous trouvez le fusible sous le
capot jaune du Centralis Indoor RTS.
• Veillez à ce qu'aucune traction ne s'effectue sur les bornes après l'installation.
Somfy AG
8303 Bassersdorf
Tel. 01 838 40 30
Tél. 026 400 04 10
www.somfy.ch
inteo

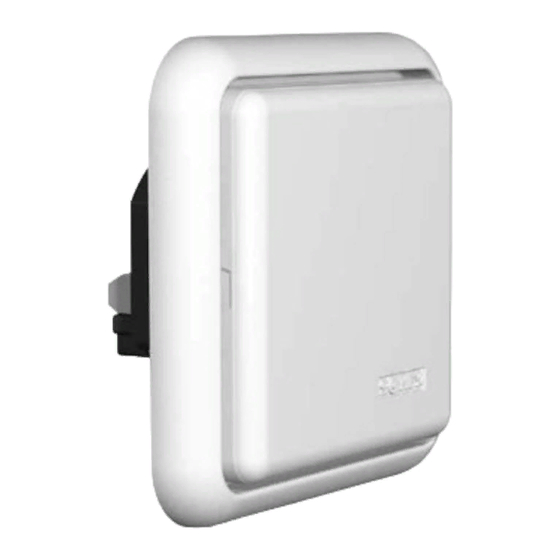

Le Centralis Indoor RTS est un récepteur radio pour la comman-
de sans fil des stores en toile, des volets roulants et des stores
à lamelles motorisés. Il peut être utilisé avec tous les émetteurs
RTS de Somfy. Les commandes sont transmises par radio
(433,42 MHz). La portée est de 300 mètres sur un terrain sans
obstacle. Elle sera encore de 20 mètres environ si les signaux
doivent traverser deux murs en béton armé.
Fax. 01 836 41 95
Fax. 026 400 04 15
support@somfy.ch
Utilisation

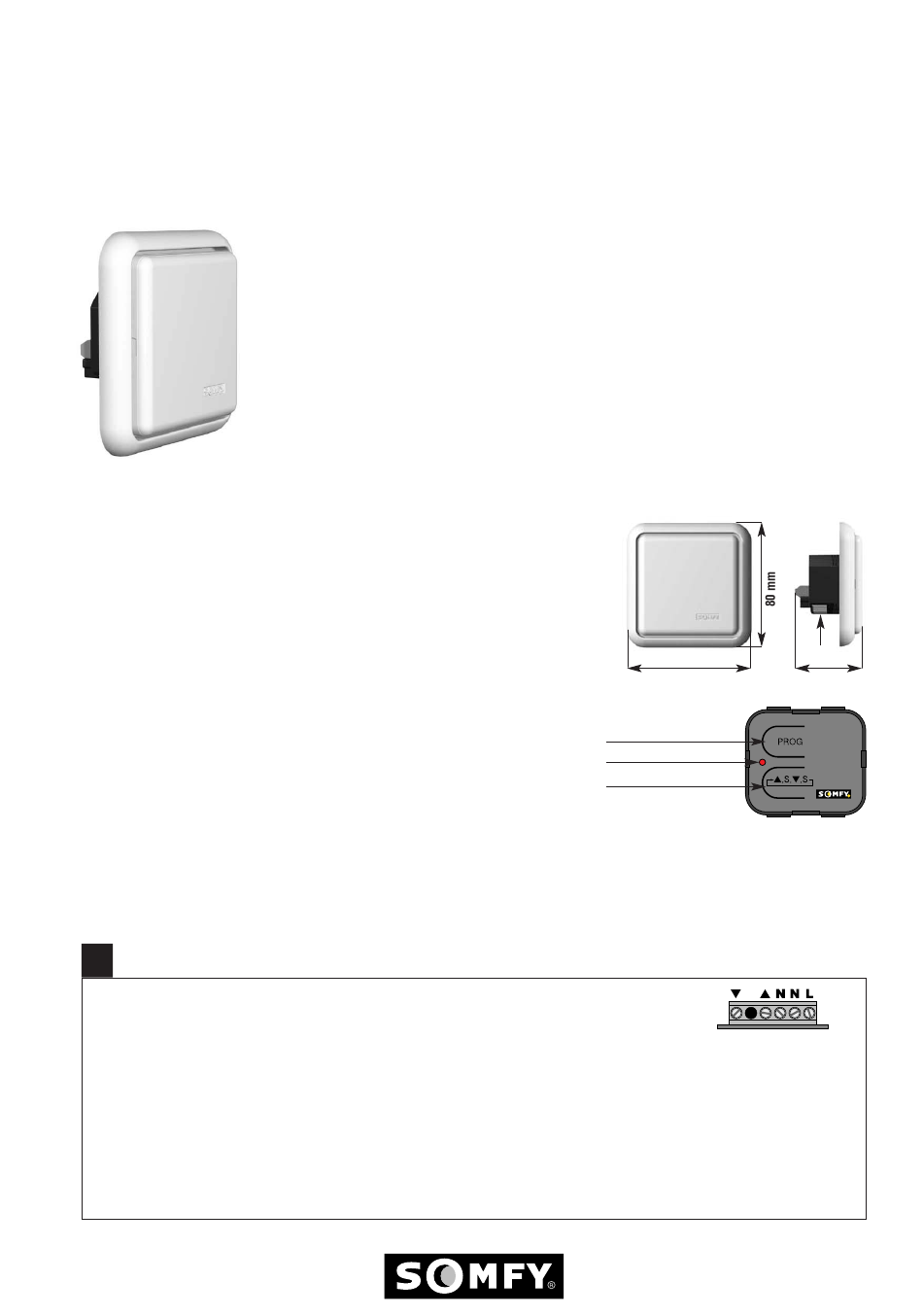

Centralis Indoor RTS
Touche de programmation
LED
Commande de
secours intégrée
Fusible
80 mm 40 mm
Bornier de branchement
L Phase
N Conducteur neutre
N Conducteur neutre de
l'opérateur
▲
MONTEE
▼
DESCENTE
7/01
