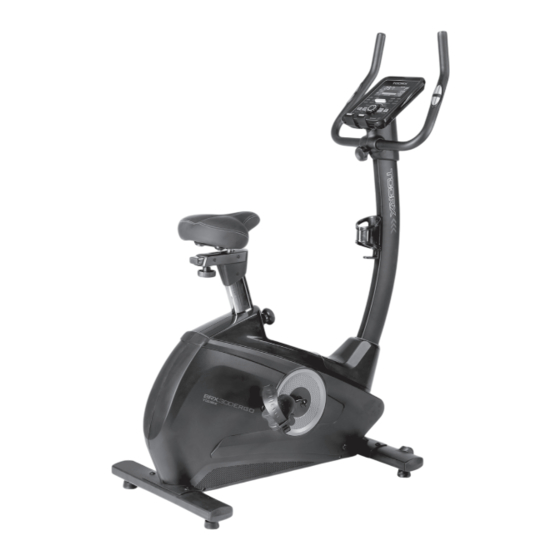

toorx BRX300 ERGO Manuel De L'utilisateur

Masquer les pouces Voir aussi pour BRX300 ERGO:

Publicité

Table des Matières

MANUEL DE L'UTILISATEUR
iConsole App Manual
www.toorx.it/iconsole

Publicité

Table des Matières
loading

Manuels Connexes pour toorx BRX300 ERGO

Sommaire des Matières pour toorx BRX300 ERGO

  • Page 1 MANUEL DE L'UTILISATEUR iConsole App Manual www.toorx.it/iconsole...

  • Page 2: Rassemblez Vos Outils

    Notes de pré-montage Ouvrez les boîtes : Veillez à faire l'inventaire de toutes les pièces qui sont incluses dans la boîte. Vérifiez le tableau du matériel en comptant le nombre de pièces incluses pour un montage correct . Si l'une des pièces manque, contactez le concessionnaire. RASSEMBLEZ VOS OUTILS N°...

  • Page 3: Nettoyer Votre Espace De Travail

    SPÉCIALISÉ QUANTITÉ Clé en L 5×80×80S(avec une croix) Clé en L 6×40×120 Clé plate t4.0×32×110 NETTOYER VOTRE ESPACE DE TRAVAIL Assurez-vous que vous avez dégagé un espace suffisamment grand pour pouvoir monter correctement l'appareil. Assurez-vous que l'espace est libre de tout ce qui pourrait causer des blessures lors du montage.
  • Page 4 Instruction du produit Console Guidon Bouteille Seat Bolt Pédale Stabilisateur avant Stabilisateur Informations techniques dorsal DIMENSION Déplié : 1090x560x1490mm PLAGE DE VITESSE EN-HAUT& EN-BAS 9 niveaux, distance de 270 mm FACE & DOS distance de 70mm *NOUS NOUS RÉSERVONS LE DROIT DE MODIFIER LE PRODUIT SANS AVIS PRÉALABLE.
  • Page 5 INSTRUCTIONS DE MONTAGE Étape 1 : Fixez le stabilisateur avant (2) au cadre principal (1) avec une rondelle courbe (28), une rondelle élastique (27) et une vis Allen C.K.S. à demi-filetage (26). Étape 2 : Fixez le stabilisateur arrière (3) au cadre principal (1) avec une rondelle courbe (28), une rondelle élastique (27) et une vis Allen C.K.S.
  • Page 6 Étape 3 : Desserrer le bouton et fixer la tige de selle(4) au cadre principal. Puis serrez le bouton. Étape 4 : 1.Fixez les selles (5) à la tige de selle(4) avec le carter (25) et les boutons de poignée (23), ne les serrez pas.
  • Page 7 Étape 5 : 1.Fixez la bande de garniture du montant vertical (46) au montant vertical supérieur (6). Prenez le couvercle du montant vertical (13) du cadre principal (1). Ensuite, fixez-le au montant vertical supérieur (6). 2.Connectez le fil de communication du moteur (10) et le fil de communication de la console (9).
  • Page 8 Étape 7 : 1.Connectez le fil de communication(9) et le trou arrière de la console. Branchez le fil de connexion du capteur tactile de pulsation (11) et la prise de la console (12). 2.Fixez la console (8) au montant supérieur vertical (6) avec la vis Philips C.K.S. à filetage plein (24).
  • Page 9 Étape 9 : Fixez le porte-bouteille (20) au montant supérieur vertical (6) avec une vis de type Philips à filetage plein (37). Conseils d'entraînement : 1,L'utilisateur doit mettre les pieds complètement à l'intérieur de la pédale, et ajuster la résistance du contrôle magnétique en fonction de l'utilisateur. 2.
  • Page 10 Dessin éclaté pour le montage...
  • Page 11 Part list NAME DESCRIPTION Main frame Front stabilizer Rear stabilizer Saddle post Saddle Upper Upright post Handlebars Console Console communication wire Motor communication wire Handle pulse connection wire Console outset Upright post cover Arm cover left Arm cover right Saddle cover(L) Saddle cover(R) Pedal(L) Pedal(R)
  • Page 12 Φ215.4/Φ30 One-way EMS flywheel set Hex locking nut Φ10 Flat washer Allen C.K.S. full thread screw M10×20 Allen C.K.S. half thread screw M10×55×20 Philips pan head full thread screw M4×16 Saddle locking piece Crank cover Hex flange full thread screw 5/16-18UNC-1"...
  • Page 13 Hexagon countersunk head full tooth M10×25 screw Adjust the screw connection strap Φ13×Φ8.5×8.4 Powder metallurgy set Cross groove countersunk head full M5×20 tooth screw Brake cable Hexagon socket pan head full tooth M10×38 screw Hex nut Philips C.K.S. self-tapping screw ST4×16 Power communication wire Magnetic sensor...
  • Page 14 Demi-dessin pour le montage...

  • Page 15: Part List

    Part list NAME DESCRIPTION Main frame Front stabilizer Rear stabilizer Saddle post Saddle Upper upright post Handlebar post Console Console communication wire Motor communication wire Handle pulse connection wire Console outlet wire Upright post cover Handlebar cover(L) Handlebar cover(R) Saddle cover(L) Saddle cover(R) Pedal(L) Pedal(R)
  • Page 16 CONSOLE FONCTIONS D’AFFICHAGE : ÉLÉMENT DESCRIPTION TIME [TEMPS] Temps d'entraînement affiché pendant l'exercice. Fourchette 0:00 ~ 99:59 SPEED Vitesse d'entraînement affichée pendant l'exercice. [VITESSE] Fourchette 0,0 ~ 99,9 DISTANCE Distance d'entraînement affichée pendant l'exercice. Fourchette 0,0 ~ 99,99 Calories brûlées pendant l'affichage de l'entraînement. CALORIES Plage 0 ~ 9999 PULSE [POULS]...

  • Page 17: Molette De Commande

    CLÉS : ÉLÉMENT DESCRIPTION MOLETTE DE ‧ Niveau de résistance croissant COMMANDE en Haut MOLETTE DE ‧ Niveau de résistance décroissant COMMANDE en Bas ‧ Mode Confirme le réglage ou la sélection. ‧ Maintenez la touche enfoncée pendant 2 secondes, l’ ordinateur se Reset réinitialisera et démarrera sur la base du réglage utilisateur.
  • Page 18 Mode Manuel Appuyez sur START dans le menu principal pour commencer l’entraînement en mode manuel. 1. Appuyez sur UP ou DOWN pour sélectionner le programme d'entraînement, choisissez Manuel et appuyez sur Mode pour entrer. 2. Appuyez sur UP ou DOWN pour prérégler TIME, DISTANCE, CALORIES, PULSE et appuyez sur MODE pour confirmer.
  • Page 19 DOWN pour ajuster le niveau de charge. 4. Appuyer sur la touche START/STOP pour interrompre l’entraînement. Appuyez sur RESET pour revenir au menu principal. Mode Sportif 1. Appuyez sur UP ou DOWN pour sélectionner le programme d'entraînement, choisissez le mode Sportif et appuyez sur Mode pour entrer.
  • Page 20 3. Appuyez sur UP ou DOWN pour prérégler l'HEURE. 4. Appuyez sur la touche START/STOP pour commencer l’entraînement. Appuyez sur UP ou DOWN pour ajuster le niveau de Watt. Appuyer sur la touche START/STOP pour interrompre l’entraînement. Appuyez sur RESET pour revenir au menu principal.
  • Page 21 "E-4" - Se produit lorsque FAT % dépasse la plage de réglage (5,0%~ 50%). Chargeur USB Cette console fournit un port USB pour la tablette ou la fonction de charge mobile uniquement. iConsole APPLI Activez le Bluetooth sur la tablette, recherchez un dispositif de console et appuyez sur connecter. Allumez iconsole+ appli sur la tablette, et appuyez sur connecter pour commencer l'entraînement avec la tablette.
  • Page 22 Profil du programme : BEGINNER 1 BEGINNER 2 BEGINNER 3 BEGINNER 4 ADVANCE 4 ADVANCE1 ADVANCE 2 ADVANCE 3 SPORTY 1 SPORTY 2 SPORTY 3 SPORTY 4...
  • Page 23 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
