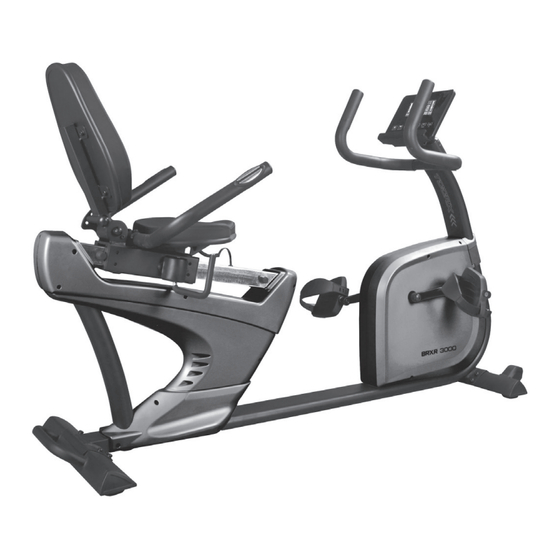

- Page 1 MANUEL D'UTILISATION iConsole A pp Ma nual www.toorx.it/iconsole Notice originale en italien. Lire le manuel très attentivement et toujours le garder à portée de main près du produit.
-
Page 2: Table Des Matières
TABLE DES MATIÈRES 1.0 AVERTISSEMENTS DE SÉCURITÉ ..........................pag. 3 1.1 DESTINATION DE L'APPAREIL ET CONTRINDICATIONS ................pag. 4 1.2 ETIQUETTES SUR LE PRODUIT..........................pag. 5 1.3 CARACTERISTIQUES TECHNIQUES ........................pag. 6 2.0 INSTALLATION DU PRODUIT..........................pag. 2.1 DEBALLAGE - CONTENU DE L'EMBALLAGE ..................... -
Page 3: Avertissements De Sécurité
AVERTISSEMENTS DE SÉCURITÉ COMPORTEMENTS AUTORISÉS COMPORTEMENTS INTERDITS • Avant le montage et l'utilisation, lisez attentivement ce • Ne pas installer la machine à l'intérieur des centres de manuel d'instructions et toute autre feuille éventuelle fitness ou dans des endroits où est utilisés pour du d'instructions jointe. -
Page 4: Destination De L'appareil Et Contrindications
DESTINATION DE L'APPAREIL ET CONTRINDICATIONS Respecter les indications contenues dans ce guide L’appareil décrit dans cette notice a été élaboré et certifié pour un usage privé au sein d’un milieu domestique. C’est garantit une sécurité personnelle maximale et une plus un appareil sportif qui permet de reproduire les grande durée de vie du produit. -
Page 5: Etiquettes Sur Le Produit
ETIQUETTES SUR LE PRODUIT 1) L’étiquette d’identification du produit indique l’adresse du distributeur, les donnés techniques et le numéro de série. 2) Symboles de rappel concernant l’obligation de lire la notice d’instruction est obligatoire avant d’accomplir une quelconque opération de montage ou une quelconque intervention de maintenance sur l’appareil. -
Page 6: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES AJUSTEMENT INTENSITÉ contrôle électronique à 32 niveaux SYSTÈME DE RALENTISSEMENT frein à induction électromagnétique à régulation électronique INFORMATIONS CONSOLE temps, distance, calories, vitesse, RPM, rythme cardiaque, watts, Manuel du programme, 12 programmes par défaut, 4 programmes PROGRAMMES DISPONIBLES HRC, programme Watt, programme utilisateur, fonctions de récupération et masse grasse DIMENSIONS MAX (LXPXH) -
Page 7: Installation Du Produit
INSTALLATION DU PRODUIT CARACTÉRISTIQUES DE LA PIÈCE • La pièce appropriée pour l’installation et le stockage du produit doit être: - un environnement domestique ou commercial, - couvert et suffisamment grand, - équipé d'un éclairage artificiel et naturel approprié, - équipé d'une ou plusieurs fenêtres de ventilation, - avec une température de fonctionnement comprise entre 5C et 32C dégrée, - avec une humidité... -
Page 8: Deballage - Contenu De L'emballage
DEBALLAGE - CONTENU DE L'EMBALLAGE L’emballage est constitué par une boite en carton fermée avec des points métalliques et des bandes de serrage. MATÉRIEL DE MONTAGE Pour soulever et déplacer la boite il est nécessaire de demander de l’aider à une tierce personne. Quand la boite est posée par terre, merci de respecter Étape -1 M8x1.25x20 L 8pcs... -
Page 9: Composants De Montage
COMPOSANTS DE MONTAGE &... -
Page 10: Assemblage Du Produit
ASSEMBLAGE DU PRODUIT Après avoir ouvert l'emballage d'origine à l'endroit choisi Montage des barres de support pour l'installation du produit, afin de faciliter les opérations d'assemblage, préparer une zone sans a. Fixez la barre de support arrière 2 au corps central 1 éléments de meublier, puis retirez tout le matériel en serrant quatre vis 9, [M8x20 mm] équipées de quatre contenu sur le sol , et commencer à... - Page 11 Support de tube de guidon Connectez le connecteur du faisceau de console supérieur 46, provenant du tube support de guidon 5, à la prise correspondante 47, sortant du DANGER corps principal. • Insérez le tube de support de guidon 5 dans le Lors de la fixation du tube de support du guidon au corps principal, le câblage de connexion électrique peut point d’attelage prévu sur le corps principal et...
-
Page 12: Console Et Pédales
Console et pédales f. Vissez la pédale gauche 16L, marquée de la • Approchez la console 60 du siège de fixation et lettre (L), à la manivelle gauche 15L, en tournant la connectez le connecteur du câblage supérieur 52A clé dans le sens anti-horaire. et les deux connecteurs 46 du câblage des capteurs de détection du pouls cardiaque aux connecteurs g. - Page 13 Assemblage du guidon • Fixez le guidon arrière 48 au chariot coulissant 88 en serrant deux vis 8 [M8 x50 mm] munies de rondelles courbées 11 [Ø22xØ8,5 mm]. • Reliez le connecteur de faisceau de câbles 47 des capteurs de détection du pouls cardiaque à la prise correspondante 49 du câble en spirale, à...
- Page 14 Assemblage rembourrages de siège • Accoupler le rembourrage du siège 42 au chariot coulissant 88 et le fixer en serrant quatre vis 61 [M8x15 mm] munies de rondelles plates 108 [Ø14xØ6,5 mm]. • Accoupler l rembourrage de dossier 38 au support de dossier du chariot coulissant 88 et la fixer en serrant quatre vis 9 [M8x20 mm] avec des rondelles plates 13 [Ø16xØ8,5 mm].
-
Page 15: Mise A Niveau
Mise à niveau Pour les petits mouvements à l'intérieur de la pièce, saisissez la poignée sur la barre de support arrière 2, • Pour compenser les inégalités du sol, le produit est puis inclinez l'appareil jusqu'à ce qu'il soit en équilibre équipé... -
Page 16: Programme D'entreinemment
PROGRAMME D'ENTREINEMMENT L’utilisation de cet appareil doit être faite en Avant de commencer à utiliser cet appareil, nous respectant trois phases: vous conseillons de consulter votre médecin afin qu'il vérifie votre condition physique et votre état ÉCHAUFFEMENT: avant d'exécuter un de santé, et pour évaluer avec lui les précautions entraînement en utilisant cet appareil, il est à... -
Page 17: Utilisation De La Ceinture Émetteur (En Option)
UTILISATION DE LA CEINTURE ÉMETTEUR (EN OPTION) PRECAUTION - Avant d'utiliser l'émetteur lecture-end attentivement les instructions sur cette page et ceux fournis par un fabricant. - Après chaque utilisation, débranchez Bande élastique l'émetteur de l'élastique de la bande, essuyer la sueur et les sécher soigneusement. - Nettoyer l'émetteur avec un chiffon humide et un savon doux;... -
Page 18: Conseils D'utilisation
CONSEILS D'UTILISATION • Le dos est monté sur un support basculant 75; l'inclinaison du dossier est réglée en tirant sur le Si vous vous apprêtez à utiliser l’outil pour la première bouton 37. Une fois l'inclinaison appropriée établie, fois, vous devez d’abord vous familiariser avec la console relâchez le bouton 37 pour verrouiller le dossier en et étudier son fonctionnement avant de tenter un position. -
Page 19: Nettoyage
MAINTENANCE DANGER • Gardez l'appareil toujours propre et sans poussière. • N'utilisez pas de substances inflammables ou nocives pour le nettoyage. N'utilisez pas de solvants pour nettoyer les pièces en plastique, mais uniquement les produits à base d'eau et les chiffons doux. -
Page 20: Fonction Des Boutons
MANUEL D'INSTRUCTIONS DE CONSOLE 【 FONCTION DES BOUTONS 】 UP (Haut) Pour effectuer un ajustement vers le haut ou augmenter la résistance de l'entraînement. DOWN (Bas) Pour effectuer un ajustement vers le bas ou diminuer la résistance de l'entraînement. ENTER (Entrée) Pour confirmer tous les réglages. -
Page 21: Procédure De Fonctionnement
【 PROCÉDURE DE FONCTIONNEMENT 】 (1) MISE SOUS TENSION – 1-1 Branchez l’adaptateur pour mettre la console sous tension, le système émet un bip sonore. 1-2 L'écran LCD affiche tous les segments pendant deux secondes ainsi que « 78,0 » (diamètre de la roue), « E » (UE) et « K » (KM) pendant une seconde. - Page 22 4-4 Utilisez les touches HAUT (▲) et BAS (▼) pour les réglages du TEMPS, de la DISTANCE, des CALORIES et du POULS. Appuyez sur « ENTER » (Entrée) à chaque fois que la valeur est définie. 4-5 Appuyez sur « START » (Démarrer) et commencez à pédaler. Les barres des RPM (T/min) et du PULSE (Pouls) affichent les valeurs en conséquence.
-
Page 23: Programme Utilisateur
(7) PROGRAMME UTILISATEUR 7-1 Utilisez les touches HAUT (▲) et BAS (▼) pour créer le programme souhaité par l'utilisateur. Appuyez sur « ENTER » (Entrée) lorsque chaque valeur du graphique est définie. 7-2 Appuyez sur « ENTER » (Entrée) et maintenez enfoncé pendant 2 secondes et passez au réglage du TEMPS. -
Page 24: Graisse Corporelle
(9) GRAISSE CORPORELLE 9-1 Cette fonction est valide après que l'utilisateur a cessé de pédaler (ou a appuyé sur « STOP » (Arrêt)). 9-2 Une entrée continue des signaux des tours/min est nécessaire pour le test de la GRAISSE CORPORELLE. 9-3 Appuyez sur «... -
Page 25: Applications
APPLICATIONS : 1.Cette console a été intégrée dans un module Bluetooth 4.0 pour un fonctionnement d'applications. 2. Une fois la console connectée au périphérique intelligent via Bluetooth, la console s’éteindra. Remarque : 1. Après 4 minutes sans pédalage ni signal d’entrée de pouls, la console passe en mode d'économie d'énergie. Appuyez sur n'importe quelle touche pour réactiver la console. -
Page 26: Vue Eclatée
VUE ÉCLATÉE... -
Page 27: Part List
Part List: Part NO. Description Material Specification Main frame Rear stabilizer Front stabilizer Wheel cover 93.2*64.7*62 Handlebar post Sliding beam Q195 50*100*1.8T*740L Spring washer D15.4 XD8.2x2T Allen bolt M8*1.25*50L,8.8 Allen bolt M8x1.25x20L,8.8 Q235A M8*1.25*8T Curved washer Q235A D22xD8.5x1.5T Rear chain cover (left) Flat washer Q235A D16*D8.5*1.2T... - Page 28 Part NO. Description Material Specification Bushing 125*75*53 Bushing 125*75*53 Upper computer cable 600L Lower computer cable 950L Sensor cable 150L Electric cable 450L Belt wheel ZL102 D260*19 Handle pulse PE18 Waved washer 65Mn D27*D20.3*0.5T Allen bolt M8*1.25*50L,8.8 Round magnet Computer SE-1699-31 Screw M6*1.0*15L,8.8...
- Page 29 Bolt Q235A M5x0.8x15L,8.8 Part NO. Description Material Specification Buffer strip 219*15*2T Screw ST4*1.41*15L Bolt Q235A M5x0.8x10L Line plug D4*D12*13 Flat washer Q235A D14*D6.5*0.8T Computer fixing plate Q235A 220*120*3T Bolt Computer bracket 120*40*70 Computer fixing bracket 120*110*2.5T Screw M8*1.25*45L Connect cable 150L Buffer 40.5*28.5*6T...
- Page 30 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
