Boulonneuse pistolet électrique
Modèle
ERP5
ERP20
ERP30
ERP40
ERP5TC
ERP20TC
Téléchargez la dernière version de ce document à l'adresse suivante :
http://www.desouttertools.com/info/6159928130_FR
Lire l'ensemble des mises en garde et consignes de sécurité.
Le non-respect des mises en garde et des consignes de sécurité
peut entraîner un choc électrique, un incendie ou des blessures
graves.
Conserver l'ensemble des mises en garde et consignes pour
pouvoir les consulter ultérieurement.
Notice d'utilisation du produit
Référence
6151661980
6151661990
6151662000
6151662010
6151662020
6151662030
AVERTISSEMENT
Référence
documentation
6159928130_FR
Publication n°
02
Date
09/2020
Page
1 / 16
Publicité
Table des Matières
Manuels Connexes pour Desoutter ERP5
Sommaire des Matières pour Desoutter ERP5
- Page 1 Référence documentation 6159928130_FR Publication n° Date 09/2020 Page 1 / 16 Boulonneuse pistolet électrique Notice d'utilisation du produit Modèle Référence ERP5 6151661980 ERP20 6151661990 ERP30 6151662000 ERP40 6151662010 ERP5TC 6151662020 ERP20TC 6151662030 Téléchargez la dernière version de ce document à l'adresse suivante : http://www.desouttertools.com/info/6159928130_FR...
-
Page 2: Table Des Matières
Sommaire Informations produit .......................... 3 Informations générales........................ 3 Signalétique de sécurité....................... 3 Garantie .......................... 3 Site web .......................... 3 Informations sur les pièces de rechange ................ 3 Dimensions (mm) ......................... 4 Fichiers DAO........................ 5 Aperçu ............................. 5 Vue d'ensemble ........................ 5 Description du produit ...................... 5 Caractéristiques techniques.................... 7 Accessoires.......................... 9 Présentation de l'entretien...................... 10 Programme de maintenance.................... 10 Pièces de rechange ...................... 10 Installation............................ 11... -
Page 3: Informations Produit
• Pour éviter la détérioration ou la destruction de certaines parties de l'outil, il convient de procéder à l'entretien de ce dernier conformément aux périodicités d'entretien recommandées et de suivre les bonnes consignes. • Les réparations dans le cadre de la garantie ne sont effectuées que dans les ateliers de Desoutter ou par des parte- naires d'entretien agréés. -
Page 4: Dimensions (Mm)
Informations produit Dimensions (mm) ERP5 / ERP20 / ERP30 Modèle ØC ERP5 ERP20 ERP30 ERP5TC / ERP20TC Modèle ØC ERP5TC 4 / 16 09/2020... -
Page 5: Fichiers Dao
Pour tout renseignement concernant les dimensions d'un produit, consulter les plans cotés en archive : https://www.desouttertools.com/resource-centre Aperçu Vue d'ensemble Les ERP sont des boulonneuse à poignée pistolet alimentées par un des coffrets Desoutter suivants. - CVIL II - CVI3 Function - CVI3 Vision - TWINCVI3 Elles sont tenus à... - Page 6 Informations produit Accouplement Gâchette Bouton de sens inverse Témoin LED ERP5TC / ERP20TC Témoin LED Câble supérieur Anse multi-positions pivotante 6 / 16 09/2020...
-
Page 7: Caractéristiques Techniques

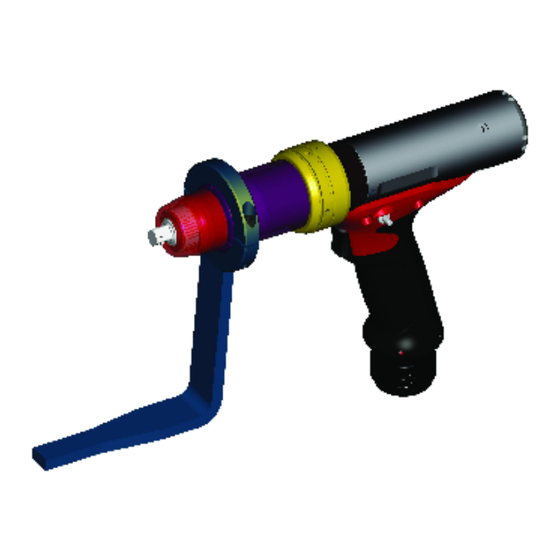

Informations produit ERP40 Barre de réaction Caractéristiques techniques Tension (V) 3 ~ 115 V / 230 V Accouplement Modèle Type ERP5 Hex. 1/4 F ERP20 Hex. 1/4 F ERP30 Sq. 3/8 ERP40 Sq. 3/8 ERP5TC Hex. 1/4 F ERP20TC Hex. 1/4 F Plage de couple (Nm) Modèle... - Page 8 Informations produit Vitesse nominale (tr/min) Modèle Mini. Maxi. ERP5 2000 2590 ERP20 1540 1540 ERP30 1070 1070 ERP40 ERP5TC 2000 2590 ERP20TC 1540 1540 Poids (kg) Modèle ERP5 ERP20 ERP30 ERP40 ERP5TC ERP20TC Poids (lb) Modèle ERP5 2,42 ERP20 2,65 ERP30...
-
Page 9: Accessoires
Informations produit Accessoires Accessoires inclus Anse 467003 Carter de protection pour ERP20 / ERP30 6152111550 Carter de protection pour ERP20TC 6152111570 Carter de protection pour ERP40 6152111560 Bague de suspension 6152110610 Accessoires nécessaires Adaptateur d’outil CVI II 6159360700 Câble d'outil Longueur (m) Longueur (ft) Référence... -
Page 10: Présentation De L'entretien
Informations produit Rallonge pour outil Longueur (m) Longueur (ft) Référence 16,0 6159170830 32,8 6159170840 49,2 6159170850 65,6 6159170860 6159170870 6159170880 Accessoires en option Anse multi-positions pivotante 6153991840 Présentation de l'entretien Programme de maintenance Merci de nous consulter à propos du programme Tool Care : ce programme comprend une assistance à la production et des solutions de maintenance. -
Page 11: Installation
Installation Installation Instructions d’installation Raccorder l’outil au coffret Respecter les versions minimum requises pour le firmware indiquées dans le chapitre Caractéristiques tech- niques. Raccordement à CVI3 Function / CVI3 Vision / TWINCVI3 L’adaptateur CVI II doit être monté entre l’outil et le coffret. Éteindre le coffret. -
Page 12: Comment Installer Des Accessoires En Option
Installation Raccorder le câble à l’outil. Branchez le câble sur le coffret. Comment installer des accessoires en option Se référer au manuel d'utilisation de l’accessoire disponible sur https://www.desouttertools.com/resource-centre. 12 / 16 09/2020... -
Page 13: Fonctionnement
Fonctionnement Fonctionnement Mode d’emploi Comment inverser la rotation Bouton de marche arrière Appuyer sur ce bouton. Les LED rouge et verte clignotent alternativement. Appliquer l'outil sur la fixation et appuyer sur la gâchette. Démarrage de l'outil AVERTISSEMENT Risques de blessure Au fur et à... -
Page 14: Maintenance
Maintenance préventive Cycle intensif Le fonctionnement en cycles intensifs peut exiger des révisions plus fréquentes et des maintenances préventives plus rapprochées. Prenez contact avec l'équipe de maintenance Desoutter pour obtenir un programme de maintenance per- sonnalisé. Recommandations Il est recommandé de procéder régulièrement à la révision et à la maintenance préventive de l'outil, une fois par an ou après un nombre maximum de vissages (reportez-vous au tableau ci-dessous), à... -
Page 15: Vérification Avant La Remise En Service
Maintenance Vérification avant la remise en service Avant de remettre l'équipement en service, vérifiez que ses réglages principaux n'ont pas été modifiés et que les dis- positifs de sécurité fonctionnent correctement. Remise en service Avant de remettre les différentes parties du système en service, vérifiez que les réglages principaux ont été correcte- ment configurés et que les dispositifs de sécurité... - Page 16 Traduction de la notice originale Fondée en 1914, la société Desoutter Industrial Tools, dont le siège est en France, est un leader mondial des outils d'assemblage électriques et pneumatiques qui compte un large éventail de clients dans le domaine de l'assemblage et de la fabrication, notamment dans l'aéronautique, l'automobile, les véhicules légers et lourds, les engins tout terrain et l'industrie générale.
