Modèle
BLRTA025-2350-10S
BLRTA025-2350-4Q
Téléchargez la dernière version de ce document à l'adresse suivante :
http://www.desouttertools.com/info/6159929430_FR
Lire l'ensemble des mises en garde et consignes de sécurité.
Le non-respect des mises en garde et des consignes de sécurité
peut entraîner un choc électrique, un incendie ou des blessures
graves.
Conserver l'ensemble des mises en garde et consignes pour
pouvoir les consulter ultérieurement.

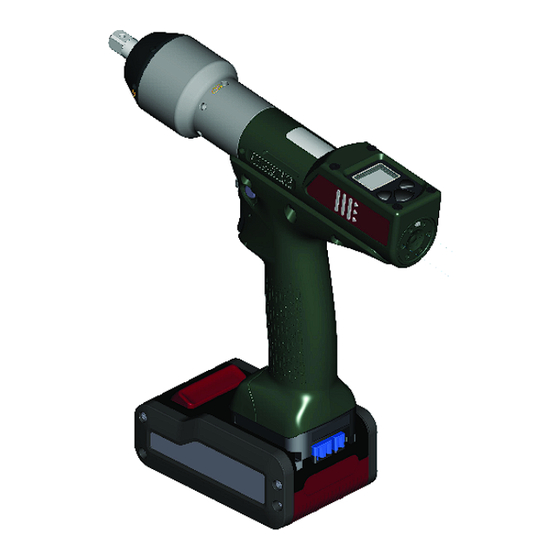

Boulonneuse sans fil E-Pulse
Notice d'utilisation du produit
Référence
6151660230
6151660240
AVERTISSEMENT
Référence
documentation
6159929430_FR
Publication n°
01
Date
06/2020
Page
1 / 28
Publicité
Manuels Connexes pour Desoutter BLRTA025-2350-10S
Sommaire des Matières pour Desoutter BLRTA025-2350-10S
- Page 1 06/2020 Page 1 / 28 Boulonneuse sans fil E-Pulse Notice d'utilisation du produit Modèle Référence BLRTA025-2350-10S 6151660230 BLRTA025-2350-4Q 6151660240 Téléchargez la dernière version de ce document à l'adresse suivante : http://www.desouttertools.com/info/6159929430_FR AVERTISSEMENT Lire l'ensemble des mises en garde et consignes de sécurité.
- Page 2 Sommaire Informations produit .......................... 3 Informations générales........................ 3 Garantie .......................... 3 Site web .......................... 3 Informations sur les pièces de rechange ................ 3 Dimensions .......................... 3 Fichiers DAO........................ 4 Aperçu ............................. 4 Vue d'ensemble ........................ 4 Description du produit ...................... 5 Caractéristiques techniques.................... 6 Accessoires.......................... 7 Installation.............................. 8 Instructions d’installation ......................... 8 Insertion du bloc-batterie...................... 8 Comment connecter l'outil à...
- Page 3 • Pour éviter la détérioration ou la destruction de certaines parties de l'outil, il convient de procéder à l'entretien de ce dernier conformément aux périodicités d'entretien recommandées et de suivre les bonnes consignes. • Les réparations dans le cadre de la garantie ne sont effectuées que dans les ateliers de Desoutter ou par des parte- naires d'entretien agréés.
- Page 4 Vue d'ensemble Les outils BLRTA sont des boulonneuses sans fil e-Pulse. Elles sont tenues à la main par l’opérateur et alimentées par un bloc-batterie Desoutter. À la livraison, l’écran de l'outil est protégé par un mot de passe. Les outils sont livrés avec 6 Psets qui sont paramétrables depuis l’écran de l'outil ou depuis CVI CONFIG.
- Page 5 Informations produit Couple cible Vitesse d'approche Amplitude d’impulsion Description du produit Dans l’illustration suivante, l’outil est présenté sans son manchon de protection. Accouplement Lumière avant Gâchette Bouton de sens inverse Témoin LED Encombrement du bloc-batterie Affichage Boutons programmables 06/2020 5 / 28...
- Page 6 Informations produit Caractéristiques techniques Tension (V) 18 V ou 36 V Accouplement Modèle Type BLRTx025-2350-10S Sq. 3/8" BLRTx025-2350-4Q Hex. 1/4" F BLRTx signifie BLRTA/BLRTC. Type de blocage de la sortie Modèle Type BLRTx025-2350-10S via orifice BLRTx025-2350-4Q mandrin à changement rapide BLRTx signifie BLRTA/BLRTC. Plage de couple (Nm) Modèle Min.
- Page 7 Informations produit Poids Modèle (kg) (lb) BLRTx025-2350-10S 1,250 2,76 BLRTx025-2350-4Q 1,260 2,78 BLRTx signifie BLRTA/BLRTC. Le poids indiqué n’inclut pas le bloc-batterie ni le manchon de protection. Conditions de stockage et d’utilisation Température de stockage -20 à +70 °C (-4 à +158 F) Température de fonctionnement 0 à...
- Page 8 Installation Installation Instructions d’installation Insertion du bloc-batterie Dans l’illustration suivante, l’outil est présenté sans son manchon de protection. Insérer le bloc-batterie à l’avant ou à l’arrière de l’outil jusqu’à ce qu’un bruit de blocage soit clairement entendu. Il n’y a pas d’interrupteur MARCHE/ARRÊT : l’outil est prêt à fonctionner dès qu'un bloc-batterie est en place. Lorsque l'outil est mis sous tension, les LED de l’outil clignotent.
- Page 9 Installation Cliquer sur Sélectionner pour sélectionner l’outil. Comment installer des accessoires en option Se référer au manuel d'utilisation de l’accessoire disponible sur https://www.desouttertools.com/resource-centre. 06/2020 9 / 28...
- Page 10 Fonctionnement Fonctionnement Notice de configuration Comment configurer l’outil Icônes et boutons Le mot de passe est activé. Le mot de passe est désactivé. Appuyer sur le bouton « Valider/Marche arrière ». Appuyer sur le bouton de droite. Appuyer sur le bouton de gauche. Bouton « Valider/Marche arrière »...
- Page 11 Fonctionnement Aller à Saisir le mot de passe, puis mot de passe Pset, utiliser les boutons pour afficher « 1 », enregistrer et valider. Le cadenas rouge devient vert. C’est la même procédure pour désactiver le mot de passe de la maintenance. Comment configurer de nouveaux mots de passe Pour configurer de nouveaux mots de passe, les mots de passe actuels doivent être désactiver et le cadenas vert doit s’afficher.
- Page 12 Fonctionnement Appuyer sur ce bouton pendant 2 secondes. Appuyer sur ce bouton pour accéder à la Configuration. Aller à Unité de couple, utiliser les boutons pour sélectionner l'unité de couple et valider. Comment configurer le mode marche arrière Aller à l'écran principal. Appuyer sur ce bouton pendant 2 secondes.
- Page 13 Fonctionnement Paramètre Description Vitesse d'approche Vitesse appliquée du début jusqu’au « Couple de rétrogra- dage ». Couple de rétrogradage Valeur de couple où la vitesse passe de « Vitesse d'ap- proche » à « Couple de rétrogradage ». Vitesse finale (ou Vitesse de rétrogradage) Vitesse appliquée depuis le « Couple de rétrogradage » jus- qu’à...
- Page 14 Fonctionnement Paramètres 6-15 Nm 15-20 Nm 20-25 Nm Amplitude d’impulsion Type d'assemblage : élastique Paramètres 6-15 Nm 15-20 Nm 20-25 Nm Vitesse d’approche Amplitude d’impulsion Serrez votre application Couple final ≥ couple cible Augmentez l’amplitude d’impulsion de 10 % Certaines impulsions sont bruyantes Diminuez la vitesse d'approche de 10 % Nombre d'impulsions Trop faible...
- Page 15 Fonctionnement Appuyer sur ce bouton pendant 2 secondes. Appuyer sur ce bouton pour accéder à Pset. Aller à Activer, cocher la case pour activer ce Pset, enregistrer et valider. Démarrage de l'outil Utiliser une douille appropriée avec l'outil. Sélectionner le Pset approprié. Tenir l'outil à...
- Page 16 Fonctionnement Pour les outils fonctionnant en utilisation intensive, il se peut que les rapports soient nuls lorsque la batterie est faible. Contrôle de l’angle avec surveillance du couple Annuler couple Couple maxi. Coule mini. Seuil d’angle Couple de départ du Pset. Angle mini.
- Page 17 Fonctionnement Comment lire le rapport de serrage Couleur de LED Description Action à effectuer Vert Accepter le rapport Néant Jaune Approche incomplète Serrer de nouveau. Jaune et rouge (orange) Refuser le rapport Desserrer et serrer de nouveau. Rouge Au-dessus des limites maxi. Retirer et remplacer la fixation.
- Page 18 Maintenance Maintenance Version du firmware sur l’écran de l'outil La version du firmware de l'outil s’affiche dans le menu « Maintenance/Outil ». AX.YY.ZZ. Informations de l’outil depuis l’écran de l'outil Accéder au menu « Maintenance/Outil » pour obtenir les informations suivantes : Nombre total Nombre de serrages depuis la fabrication de l'outil. Batterie La tension en cours s’affiche.
- Page 19 Maintenance Prenez en compte les instructions suivantes sur les vues éclatées. Prudence : lors du remontage, serrez dans le bon sens. Filetage à gauche Filetage à droite Lors du remontage : Appliquer la colle recommandée. Serrer au couple requis. Lubrifier avec la graisse ou l'huile préconisées. N'appliquez pas trop de graisse sur les engrenages ou les roule- ments ;...
- Page 20 Maintenance Appuyer sur ce bouton pendant 2 secondes. Appuyer sur ce bouton pour accéder à l’Entretien. Aller à Outil, puisAlarme d’entretien, sélectionner un niveau, enregistrer et valider. Une fois l’entretien effectué, réinitialiser les indicateurs. Aller au menu « Maintenance/Alarme d’entretien » et appuyer sur OK. Étalonnage via l’écran de l'outil La procédure d’étalonnage est recommandée pour compenser tout décalage de l’outil ou après le remplacement d’un élément de l’outil.
- Page 21 Mettre à niveau le firmware de l’outil Cliquer sur cette icône. Cliquer sur Mettre à niveau le firmware de l’outil. Contacter votre représentant Desoutter pour obtenir la dernière version du firmware. Suivre les instructions qui s'affichent à l'écran. 06/2020 21 / 28...
- Page 22 1- La valeur de l'étendue du capteur de couple est hors limites. 2- Ressayer une fois et démarrer l’outil sans contrainte mécanique. Si le problème persiste encore, contactez votre représentant Desoutter pour obtenir de l’aide. I005 Défaillance de décalage 1- La valeur de décalage du capteur de couple est hors limites.
- Page 23 2- Vérifier que le câble d’outil n’est pas endommagé. W212 Résultat non stocké 1- Impossible de stocker le résultat de l'assemblage dans le système. 2- Contactez votre représentant Desoutter pour obtenir de l’aide. W216 Courant élevé 1- Courant maximum dépassé.
- Page 24 Erreur de la gâchette de l'outil 1- La gâchette de l’outil ne fonctionne pas correcte- ment. 2- Vérifier et nettoyer la gâchette. Si le problème per- siste encore, contactez votre représentant Desoutter pour obtenir de l’aide. E045 Tension anormale de la batterie 1- Vérifier le bloc-batterie.
- Page 28 Traduction de la notice originale Fondée en 1914, la société Desoutter Industrial Tools, dont le siège est en France, est un leader mondial des outils d'assemblage électriques et pneumatiques qui compte un large éventail de clients dans le domaine de l'assemblage et de la fabrication, notamment dans l'aéronautique, l'automobile, les véhicules légers et lourds, les engins tout terrain et l'industrie générale.
