Installation

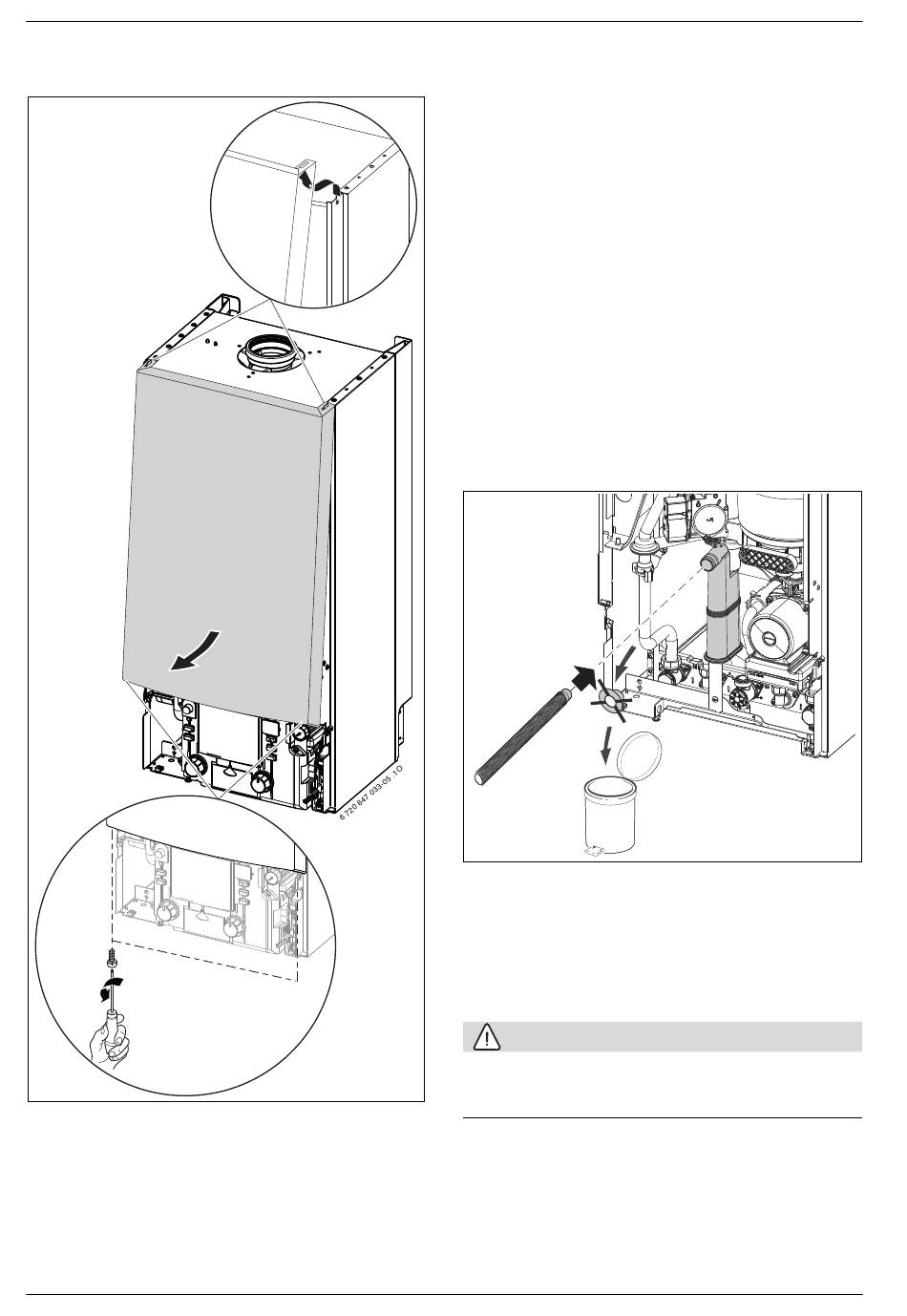

▶ Tirer vers l'avant la partie inférieure de l'habillage et le soulever légè-
rement vers le haut.
2. 2. 2.
1.
Fig. 30
26
5.6.3
▶ Retirer les bouchons de protections sur la plaque de robinetterie et
sur l'appareil.
▶ Placer des joints au niveau des raccordements de la plaque de robi-
3.
netterie.
▶ Placer l'appareil en engageant les encoches supérieures dans les cro-
chets de la barre d'accrochage.
▶ Serrer les écrous sur la robinetterie.
5.7
La soupape de sécurité chauffage a pour but de protéger la chaudière et
toute l'installation contre les surpressions éventuelles. Elle est réglée en
usine pour que son fonctionnement intervienne lorsque la pression dans
le circuit atteint environ 3 bars.
▶ Raccorder le tube de vidange de la soupape chauffage vers une cana-
lisation qui doit être à écoulement visible.
5.8
▶ Retirer le bouchon du siphon.
▶ Monter le tuyau d'évacuation des condensats sur le siphon de l'appa-
reil et le raccorder à l'évacuation de l'installation en suivant une pente
descendante.
Fig. 31
5.9
Afin de pouvoir évacuer de façon sûre l'eau sortant des soupapes de
sécurité et les condensats, il est possible d'utiliser l'accessoire n° 432.
▶ Réaliser le système d'évacuation à partir de matériaux résistants à la
corrosion.
▶ Monter l'évacuation directement sur le raccord DN 40 côté bâtiment.
▶ Ne pas modifier ou fermer le système d'évacuation.
▶ Ne poser les flexibles qu'en direction descendante.
Suspendre l'appareil
Raccordement soupape de sécurité chauffage
Monter le tuyau d'évacuation des condensats sur le
siphon
Siphon à entonnoir Accessoire n° 432
PRUDENCE :
égalis CONDENS PLUS – 6720872077 (2018/11)
0010015232-001
