Schéma électrique de la chaudière pour eau chaude à pellets
5.6.3.

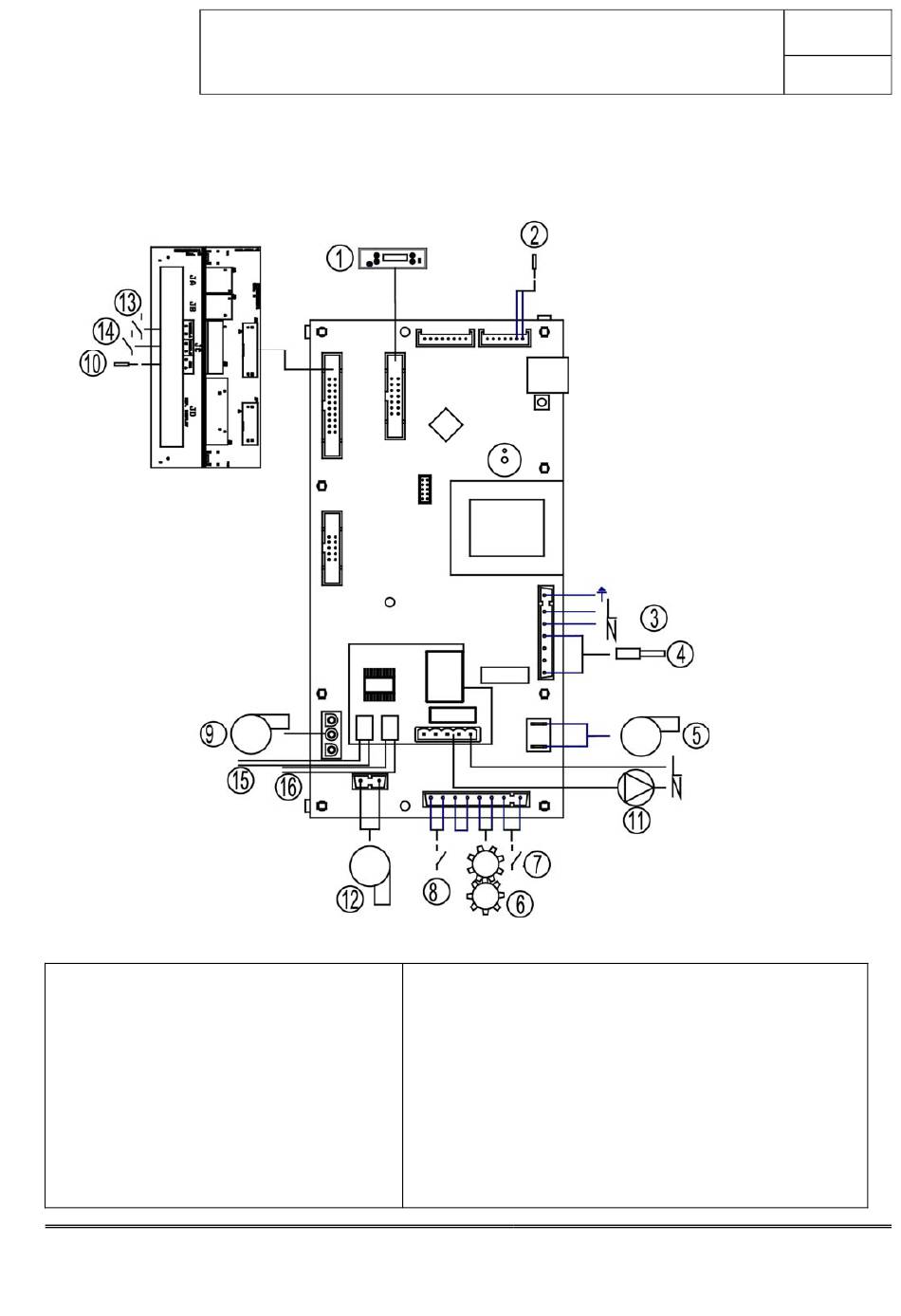

Figure 5.6.3.1. Schéma électrique général du panneau de commande de la chaudière à pellet
1. Panneau de commandes
2. Sonde pour fumées
3. Alimentation
4. Bougie
5. Ventilateur des fumées
6. Motoréducteur
7. Protection thermique de température
d'eau
8. Protection thermique de température de
réservoir
Procédure d'installation du systéme
PRACTIKA 28-33
MANUEL D'UTILISATION ET D'INSTALLATION
9. Contrôle des tours du volet d'expulsion de fumées
10. Sonde de température d'eau
11. Pompe max 230V 3A
12. Extracteur des fumées
13. Thermostat ambiance à contact sec
14. Domotique
15. Signal d'anomalie (normalement fermé, max 230V 3A)
16. Signal extérieur (normalement ouvert, max 230V 3A)
