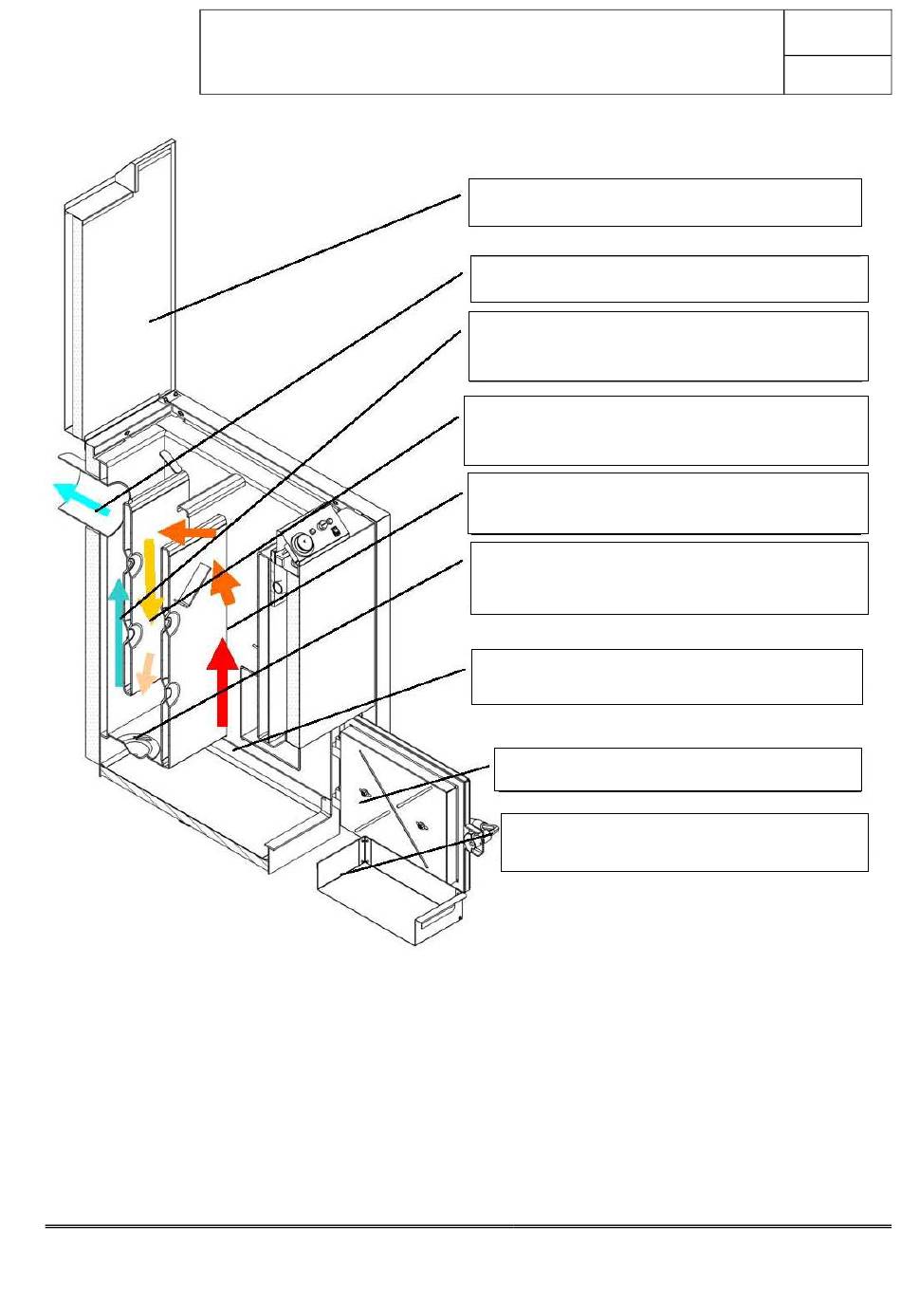

Figure 3.4.5 Section transversale de la chaudière à pellets (le passage des gaz de combustion est représenté
schématiquement, les pièces principales de l'échangeur de chaleur sont mises en évidence, le branchement
du brûleur à droite est représenté).
Caractéristiques techniques
PRACTIKA 28-33
MANUEL D'UTILISATION ET D'INSTALLATION
Couvercle supérieur de la chaudière
Conduite de sortie du gaz de combustion
« Passage tertiaire » des gaz de combustion dans
la chaudière
« Passage secondaire » des gaz de combustion
dans la chaudière
« Premier passage » des gaz de combustion dans
la chaudière
Couvercle d'enlèvement des cendres de la
conduite de convexion
Chambre de combustion de la chaudière
Volet de la chambre de combustion
Récipient de cendres
Service technique - Droits réservés - Reproduction interdite
Chapitre
3
page 17
