OPERATING INSTRUCTIONS
Dometic Corporation
LaGrange, IN 46761
USA
289 0692-00
05/2012
DANGER: Risk of child entrapment.
refrigerator: Take off the doors, leave the shelves in place, so that
children may not easily climb inside.
FOR YOUR SAFETY
If you smell gas:
1. Shut off gas supply at
main valve.
2. Open windows.
3. Don't touch electrical
switches.
4. Extinguish any open
flame.
5. Immediately call your
gas supplier.
FOR YOUR SAFETY
Do not store or use gasoline
or other flammable vapors
and liquids in the vicinity of
this or any other appliance.
FRANÇAIS PAGE 25
RECORD THIS INFORMATION FOR FUTURE REFERENCE
BEFORE INSTALLING THE UNIT:
Model No.
Product No.
Date Purchased

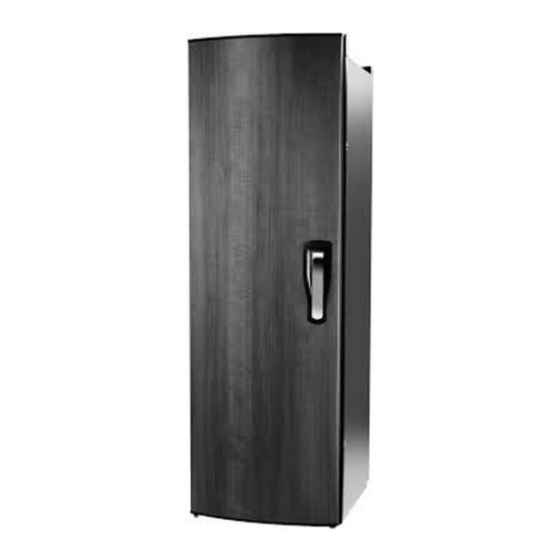

REFRIGERATOR MODEL
RML 8330 UL
For Mobile Home or Recreational Vehicle
Installation
Operation by LP Gas, 12V DC or 120V AC
FOR CHILD SAFETY
Before you throw away your old
Improper installation, adjustment,
alteration, service or maintenance
can cause injury or property dama-
ge. Refer to this manual. For assi-
stance or additional information
consult a qualified installer, service
agency or the gas supplier.
Cet appareil doit être réparé
seulement par un réparateur
autorisé. Modification de l'appareil
pourrait être extrèmement
dangeruse, et pourrait causer mal
ou mort.
REFRIGERATOR
RML 8330
IMPORTANT INSTRUCTIONS
Serial No.
Place of Purchase
WARNING
AVIS
MODEL
READ CAREFULLY
