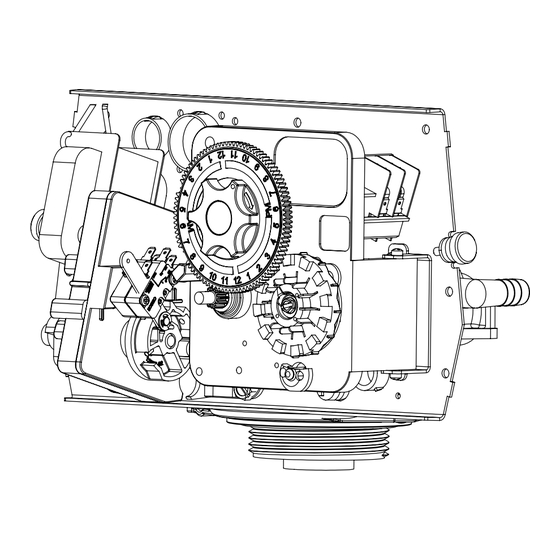

FLECK 2510
MANUEL D'ENTRETIEN
waterpurification.pentair.com

Publicité

Table des Matières
loading

Manuels Connexes pour Pentair FLECK 2510

Sommaire des Matières pour Pentair FLECK 2510

  • Page 1 FLECK 2510 MANUEL D'ENTRETIEN waterpurification.pentair.com...

  • Page 2: Table Des Matières

    FICHE TECHNIQUE TABLE DES MATIÈRES Numéro de tâche : _________________________________________________ FICHE TECHNIQUE ................2 Numéro de modèle : ________________________________________________ INSTALLATION ................. 3 INSTRUCTIONS DE DÉMARRAGE............ 3 Dureté de l'eau : _______________________________________ppm ou gal/min PROCÉDURE DE RÉGLAGE DE LA MINUTERIE 3200 ..... 4 Capacité...

  • Page 3: Installation

    INSTALLATION 10. Sur les unités munies d'un bypass, placez la vanne en position de bypass. Ouvrez l'arrivée d'eau principale. Ouvrez un robinet d'eau douce froide à proximité et laissez couler l'eau pendant quelques Pression de l'eau minutes ou jusqu'à ce que le système soit exempt de matières Une pression d'eau de 1,4 bar (20 lb) minimum est requise pour un étrangères (résidus de soudure généralement) pouvant résulter de fonctionnement correct de la vanne de régénération.

  • Page 4: Instructions De Démarrage Suite

    INSTRUCTIONS DE DÉMARRAGE SUITE VOYANT POSITION DE PIGNON 24 HEURES SERVICE 5. Mettez la vanne en position de départ du cycle de remplissage BOUTON DE RÉGÉNÉRATION MANUELLE du bac à saumure. Veillez à ce que l'eau s'écoule dans le bac à saumure au débit désiré.

  • Page 5: Procédure De Réglage Du Cycle De Régénération 3200, 3210, 3220, 3230

    PROCÉDURE DE RÉGLAGE DE LA Procédure de réglage de la minuterie MINUTERIE 3210 SUITE Modification de la durée du détassage La roue de programmation, telle qu'illustrée sur le dessin, est en 3. Le bouton noir au centre fait un tour dans les trois heures position de service.

  • Page 6: Minuterie De L'horloge 3200

    MINUTERIE DE L'HORLOGE 3200 615023200 Rév. A 6 • FLECK 2510 Manuel d'entretien...

  • Page 7: Minuterie De L'horloge 3200 Suite

    MINUTERIE DE L'HORLOGE 3200 SUITE Article Qté Réf. Description Article Qté Réf. Description 27 ....1 ..14381 ....Roue dentée, 12 jours 1....1 ..13870 ....Boîtier, Minuterie, 3200 ..14860 ....Roue dentée, 7 jours 2....1 ..14265 ....Clip, Ressort 28 ....1 ..13014 ....Pointeur, Régénération 3....3 ..

  • Page 8: Minuterie Différée Par Compteur 3210

    MINUTERIE DIFFÉRÉE PAR COMPTEUR 3210 61502-3210 Rév. A 8 • FLECK 2510 Manuel d'entretien...

  • Page 9: Minuterie Différée Par Compteur 3210 Suite

    MINUTERIE DIFFÉRÉE PAR COMPTEUR 3210 SUITE Article Qté Réf. Description Article Qté Réf. Description 30 ....1 ..14198 ....Étiquette, Indicateur 1....1 ..13870 ....Boîtier, Minuterie, 3200 31 ....1 ..15465 ....Étiquette, Mise en garde 2....1 ..13802 ....Engrenage, Actionneur de cycle 32 ....1 ..

  • Page 10: Minuterie Immédiate Par Compteur 3220

    MINUTERIE IMMÉDIATE PAR COMPTEUR 3220 61502-3220 Rév. B 10 • FLECK 2510 Manuel d'entretien...

  • Page 11: Minuterie Immédiate Par Compteur 3220 Suite

    MINUTERIE IMMÉDIATE PAR COMPTEUR 3220 SUITE Article Qté Réf. Description Article Qté Réf. Description 34 ....1 ..19210-05 ....Roue de programmation, 1....1 ..13870 ....Boîtier, Minuterie 9000/3230 2....1 ..15431 ....Engrenage, Actionneur de cycle, 35 ....17 ..41754 ....Broche, Ressort, 1/16 x 5/8 inox, Système n° 5 Minuterie 3....1 ..

  • Page 12: Vanne Sxt 2510

    VANNE SXT 2510 Article Qté Réf. Description 1 .......1 ...251006-001 ....2510, SOF, DNF, CLK, SXT-, 24-60, CW 2--, .50, LES, NA2, 1650, HWBP ....251006-002 ....2510, SOF, DNF, M34, SXT-, 24-60, CW 1--, .50, LES, NA2, 1600, HWBP ....251006-004 ....2510, SOF, DNF, M34, SXT-, 24-60, CW 1--, .50, LES, NA2, 1650, HWBP ....251006-005 ....

  • Page 13: Accessoires De La Vanne 2510

    ACCESSOIRES DE LA VANNE 2510 Couvercles 60219-02 ......Couvercle, environnemental, noir, fenêtre transparente 60219-12 ......Couvercle, environnemental, noir, fenêtre noire 60232-110......Couvercle, designer, 1 pièce, noir 60232-310......Couvercle, designer, gris/noir Bypass 60041SS......Bypass, 1 po, inox, NPT 60040SS......Bypass, 3/4 po, inox, NPT COUVERCLE, COUVERCLE, DESIGNER 60049 .......

  • Page 14: Ensembles De Conversion De Vanne 2510

    ENSEMBLES DE CONVERSION DE VANNE 2510 Contrôleur de débit de saumure 60010-25 ......Contrôleur de débit de saumure, 1650, 0,25 gal./min, plastique (0,75 lb NaCl/min) 60010-50 ......Contrôleur de débit de saumure, 1650, 0,50 gal./min, plastique (1,5 lb NaCl/min) 60010-100......Contrôleur de débit de saumure, 1650, 1 gal./min, plastique (3 lb NaCl/min) 60020-25 ......
  • Page 15 ENSEMBLES DE CONVERSION DE VANNE 2510 Étiquettes 14214 ......Étiquette, 13 k 14076 ......Étiquette, 16 k 13969 ......Étiquette, 18 k 14046 ......Étiquette, 21 k 13961 ......Étiquette, 24 k 14047 ......Étiquette, 26 k 14180 ......Étiquette, 28 k 13962 ......Étiquette, 30 k 14048 ......Étiquette, 32 k ÉTIQUETTE INTERRUPTEUR 13971 ......

  • Page 16: Tête Motrice (Environnementale)

    TÊTE MOTRICE (ENVIRONNEMENTALE) BR61501-1500 Rév. C 16 • FLECK 2510 Manuel d'entretien...
  • Page 17 TÊTE MOTRICE (ENVIRONNEMENTALE) SUITE Article Qté Réf. Description Article Qté Réf. Description 23 ....2 ..41581 ....Bouchon, Trou, 0,125 dia., blanc 18697-15 Plaque arrière, articulée 24 ....1 ..10872 ....Vis rondelle, hexagonale, 8-32 x 2....1 ..11838 ....Cordon d'alimentation, 6 pieds, 5/16 20 po-lb ±20 % Amérique du Nord, plat 25 ....1 ..

  • Page 18: Tête Motrice Manuelle

    TÊTE MOTRICE MANUELLE 60409 Rév. A Article Qté Réf. Description 1....1 ..12593 ....Plaque arrière, manuel 2....1 ..12592 ....Support, Position de levier 3....1 ..12596 ....Vis, spéciale, usinée, 1/4 - 20 x 1/2 4....1 ..12707 ....Rondelle, Ressort 5....1 ..11235 ....Écrou, hexagonal, 1/4 - 20, Vis usinée, Zinc 6....1 ..
  • Page 19 VANNE Pièces de détassage facultatives 61500-2510 Rév. B Article Qté Réf. Description Article Qté Réf. Description 1 ....1 ..19328 ....Corps de vanne, 2510 16 ....1 ..13304 ....Joint torique, -121 2 ....1 ..11385-01 ....Boîtier, Régulateur de débit, plastique 17 ....
  • Page 20 VANNE SUITE Article Qté Réf. Description Article Qté Réf. Description 27 ....1 ..15137 ....Vis rondelle, hexagonale usinée, ..60705-45 ....Contrôleur de débit de mise à l'égout, 10-24 x 3/8 plastique, 4,5 gal./min 28 ....1 ..10757 ....Entretoise, extrémité ..

  • Page 21: Compteur

    COMPTEUR 60088 Rév. E Article Qté Réf. Description 1....4 ..12473 ....Vis - Couvercle de compteur, 10-24 x 5/8 po 2....1 ..15659 ....Couvercle de compteur - Ext., Angle droit (non illustré) ..15452 ....Capuchon de compteur, 3/4 po à 2 po, plage standard, angle droit/90, plastique, palettes 3....1 ..

  • Page 22: Ensemble De Système De Saumure 1600

    ENSEMBLE DE SYSTÈME DE SAUMURE 1600 60029 Rév. C Article Qté Réf. Description Article Qté Réf. Description 1....2 ..10332 ....Raccord, Insert, 3/8 12 ....1 ..12552-02 ....Tige de vanne de saumure, 1600, avec siège 2....1 ..12767 ....Grille, Saumure 13 ....1 ..

  • Page 23: Système De Saumure 1650

    SYSTÈME DE SAUMURE 1650 60011 Rév. D Article Qté Réf. Description Article Qté Réf. Description 1....1 ..10328 ....Coude, 90 1/4 NPT x 3/8 19 ......60010-25 Contrôleur de débit de saumure (Pièces) 3....3 ..10332 ....Insert, 3/8 1 ..17907 ....Boîtier 4....1 ..

  • Page 24: Vanne De Bypass (Plastique)

    VANNE DE BYPASS (PLASTIQUE) 60049 Rév. G Article Qté Réf. Description 1....2 ..13305 ....Joint torique, -119 2....2 ..13255 ....Clip, Montage 3....2 ..13314 ....Vis hexagonale indentée à tête fendue, 8-18 x 60 4A ....1 ..18706 ....Étrier, 1 po, NPT, Plastique ..

  • Page 25: Vanne De Bypass (Métal)

    VANNE DE BYPASS (MÉTAL) 60040SS Rév. T 60041SS Rév. U Article Qté Réf. Description 1....1 ..40614 ....Corps de vanne de bypass, 3/4 po ..40634 ....Corps de vanne de bypass, 1 po, inox 2....1 ..14105 ....Joint, Bypass, 560CD 3....1 ..11972 ....Bouchon, Bypass 4....1 ..

  • Page 26: Vanne De Saumure À Flotteur 2300

    VANNE DE SAUMURE À FLOTTEUR 2300 60027 Rév. D Article Qté Réf. Description Article Qté Réf. Description 1....1 ..60027-00 ....Vanne de saumure à flotteur, ..60002-36 ....Air-check, n° 500, 36 po de long 2300, sans coude ..60002-48 ....Air-check, n° 500, 48 po de long 2....1 ..

  • Page 27: Vanne De Saumure À Flotteur 2310

    VANNE DE SAUMURE À FLOTTEUR 2310 FLECK • 27 2510 Manuel d'entretien...

  • Page 28: Vanne De Saumure À Flotteur 2310 Suite

    VANNE DE SAUMURE À FLOTTEUR 2310 SUITE Article Qté Réf. Description Article Qté Réf. Description 1....1 ..19645 ....Corps, Vanne de saumure à ..60002-34 ....Air-check, n° 500, 34 po de long flotteur, 2310 ..60002-36 ....Air-check, n° 500, 36 po de long 2....1 ..

  • Page 29: Outils Et Remplacement Des Joints Et Des Entretoises

    OUTILS ET REMPLACEMENT DES JOINTS ET 6. Retirez d'abord le joint à l'aide du crochet avec l'anneau (voir la « Figure 7 »). DES ENTRETOISES Injecteur Tourne-écrou Tuyau de saumure Adaptateur à douille Joint Crochet pour joints Crochet pour joints Outil extracteur Figure 7 7.

  • Page 30: Conseils Pour Le Dépannage Général Du Compteur

    OUTILS ET REMPLACEMENT DES JOINTS ET DES ENTRETOISES SUITE 11. Pour remplacer les joints, les entretoises et la bague d'extrémité, utilisez l'outil spécial avec le manchon en laiton sur une extrémité. Cet outil a un double emploi (voir la Figure 5).

  • Page 31: Dépannage

    DÉPANNAGE Problème Cause Correction Le conditionneur d'eau ne se L'alimentation électrique vers l'unité a été Veillez à assurer une alimentation électrique continue régénère pas. interrompue. (contrôlez le fusible, la bougie, la chaîne ou l'interrupteur). La minuterie est défectueuse. Remplacez la minuterie. Panne de courant.

  • Page 32: Données De Débit Et Taux D'aspiration De L'injecteur

    DONNÉES DE DÉBIT ET TAUX D'ASPIRATION DE L'INJECTEUR SAUMURAGE SAUMURAGE Injecteur 1600 0 Injecteur 1600 1 RINÇAGE RINÇAGE TOTAL TOTAL SAUMURAGE SAUMURAGE Injecteur 1600 2 Injecteur 1600 3 RINÇAGE RINÇAGE TOTAL TOTAL SAUMURAGE Injecteur 1600 4 RINÇAGE TOTAL 32 • FLECK 2510 Manuel d'entretien...

  • Page 33: Câblage

    CÂBLAGE FLECK • 33 2510 Manuel d'entretien...

  • Page 34: Ensembles D'entretien

    ENSEMBLES D'ENTRETIEN Ensembles d'engrenages 24 heures 60705-8�0 ������������������������� Contrôleur de débit à l'égout, raccordement 40096-02 �������������������������� Cadran, ensemble de régénération 2 AM, noir rapide x 3/4 po F, 8,0 gal�/min 40096-24 �������������������������� Cadran, ensemble de régénération 12 AM, 60705-9�0 ������������������������� Contrôleur de débit à l'égout, raccordement noir rapide x 3/4 po F, 9,0 gal�/min 60519-02 ��������������������������...
  • Page 35 FLECK • 35 2510 Manuel d'entretien...
  • Page 36 Toutes les marques commerciales et tous les logos Pentair sont la propriété de Pentair, Inc. ou de ses filiales. Tous les autres logos et marques commerciales ou déposées sont la propriété de leurs détenteurs respectifs. Parce que nous nous efforçons constamment d'améliorer nos produits et services, Pentair se réserve le droit de modifier les spécifications sans préavis.
